CREO参数化设计密封储料罐体结构

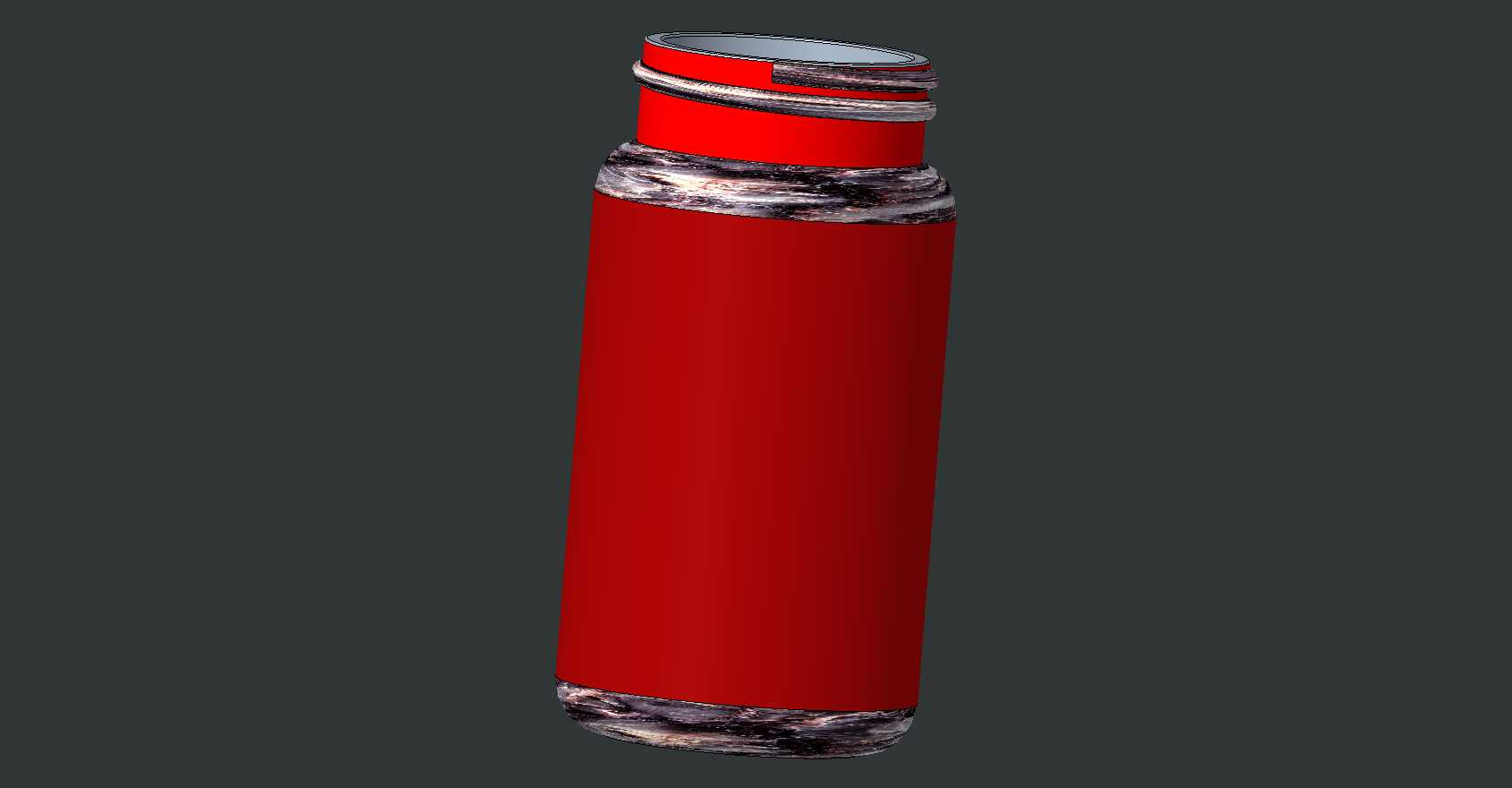

　　日常做工业容器类结构设计时，这类带密封结构的立式储料罐体是很常见的需求，很多小型物料暂存工位、实验室试剂分装单元、甚至民用便携储液场景都能用到同结构逻辑的产品，这次在CREO里搭建JAADI结构的罐体时，最先敲定的是立式直筒的主体构型，毕竟同容积下直筒结构的材料利用率最高，侧壁受力也更均匀，不会出现异形结构的应力集中点。

　　做结构之前先梳理了实际使用的边界：这类罐体如果用在工业产线的小件物料暂存，通常要适配工位旁的安装架预留空间，筒身外径控制在常规安装卡箍的适配范围内，底部做加厚的卷边结构，一方面是增加放置时的支撑稳定性，避免筒身因为侧壁较薄出现放置倾斜，另一方面卷边位置可以嵌套密封胶圈，要是需要叠放或者对接下方出料接口的时候，能直接靠卷边的胶圈实现端面密封，不用额外做法兰连接结构，减少零件数量。

　　筒身上下两端的金属饰圈结构不是单纯的装饰件，上端靠近罐口的位置，饰圈是做在螺纹结构的下方，和罐口的外螺纹做了0.2mm的过盈配合压装，一方面是遮挡螺纹加工末端的退刀槽位置，避免加工毛刺外露划手，另一方面这个饰圈可以作为罐盖拧紧时的限位结构，罐盖拧到和饰圈端面贴合的时候就达到设计的密封压紧量，不会因为用户过度拧动导致密封圈被压溃失效。下端的饰圈和底部卷边是同圆心装配，除了装饰作用之外，还能在罐体意外倾倒的时候承担磕碰缓冲，避免红色涂装的筒身直接和硬质地面接触掉漆，毕竟这类罐体的筒身如果用薄壁不锈钢做基材，外喷红色耐磨涂层的话，一旦磕碰掉漆很容易在潮湿环境下出现锈蚀，影响使用寿命。

　　罐口的螺纹选的是标准粗牙三角螺纹，牙距按照常规密封容器的通用规格选取，配合罐盖内侧的硅胶密封圈，拧紧后可以实现日常储液、储粉状物料的密封要求，不会出现漏液或者粉料受潮的问题。建模的时候全程用参数化驱动，筒身的高度、直径、壁厚，还有螺纹的规格、饰圈的宽度尺寸都提前绑定了参数关系，后续如果要适配不同容积的需求，只需要修改对应的参数值，整个模型就能自动更新，不用重新逐个特征绘制，这也是CREO做这类通用工业容器设计的优势，后续衍生不同容量的系列产品时能省下大量重复建模的时间。

　　实际应用里，这类结构的罐体如果做食品级材质处理，还能用来盛装饮品、散装食材，要是换成耐腐的工程塑料材质，也能用来盛装实验室的弱腐蚀性试剂，结构的通用性很强。设计的时候特意把筒身的直段部分做了足够的长度占比，整个罐体高度的八成以上都是等直径直筒，这样不管是贴产品标签，还是在产线上做视觉定位识别，都有足够的平整基准面，不会因为曲面过多导致标签起皱或者视觉识别抓不到特征点。安装边界上，因为是立式放置结构，底部的支撑面直径和筒身直径的比例控制在1.1:1，这个比例下罐体放置的静态稳定角足够大，日常使用中碰到轻微的碰撞不会轻易翻倒，要是需要固定在设备机架上，也可以在底部饰圈的位置预留安装螺丝孔，不用破坏筒身的主体结构，不会影响筒身的密封性能。

　　建模过程中对各个配合面的公差也做了提前考量，筒身和上下饰圈的配合选的是过渡配合，压装的时候不需要太大的压力就能装配到位，后期如果饰圈出现磕碰损坏也能方便更换；罐口螺纹和罐盖的配合选的是间隙配合，公差带控制在标准范围内，既保证拧动的时候顺畅不卡滞，又不会因为间隙过大导致密封失效。整个结构没有复杂的异形曲面，所有特征都是常规的车削、压装就能加工实现，不需要开复杂的注塑模具或者做五轴加工，量产的时候加工成本很低，适合批量推广使用。
