积木式盒形连接结构三维设计

　　这类带阵列凸台的盒形拼接结构，日常在工业教具拼装、模块化工装治具搭建、小型工位物料承载单元的快速组合场景里使用率极高，区别于常规一体成型的盒体，它靠顶面规则排布的圆柱形凸台实现单元间的卡扣拼接，不需要额外紧固件就能完成多单元的组合拓展，适配小批量临时工位的快速搭建需求，也能作为青少年机械结构认知的实操教具，让使用者直观理解模块化拼接的定位逻辑与受力传递路径。

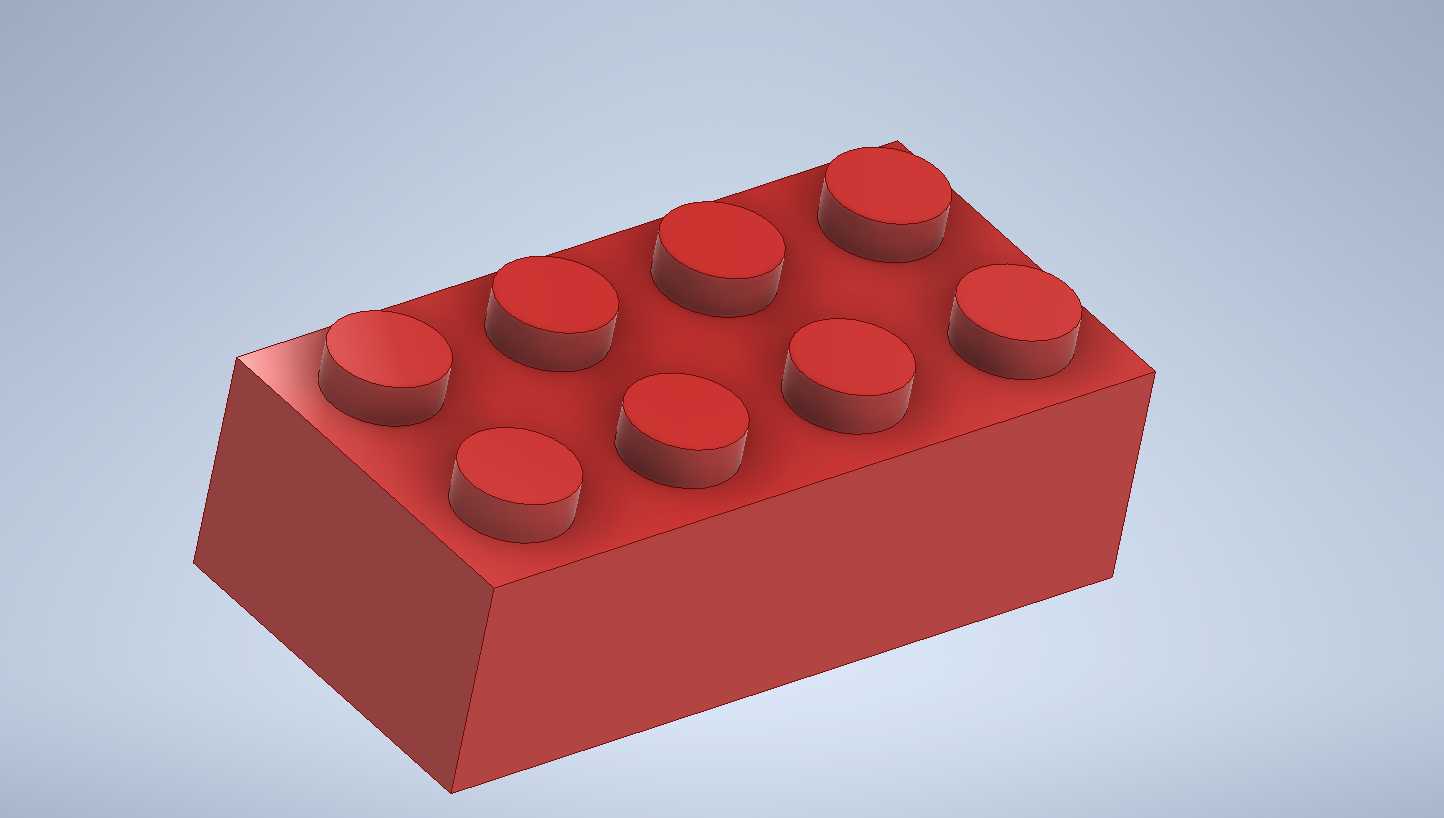

　　设计过程中优先用壳特征完成主体的壁厚控制，整体盒体采用等壁厚设计，避免注塑成型时出现缩痕、填充不均的问题，顶面的8个圆柱形凸台采用2行4列的规则阵列排布，每个凸台的直径、高度以及凸台之间的中心距都严格匹配通用拼接间隙标准，保证不同单元拼接时既能顺畅卡入，又不会因为间隙过大出现拼接松垮、错位的问题。盒体的侧壁与底面过渡处采用小圆角处理，既可以降低应力集中风险，也能避免锐边划伤操作人员，同时圆角的曲率半径与壁厚保持固定比例，适配常规注塑工艺的脱模要求，不需要额外做复杂的滑块结构就能完成开模生产。

　　从安装边界来看，单个盒体的长宽尺寸按照凸台阵列的中心距整数倍设定，保证多单元拼接时外轮廓能够完全对齐，不会出现拼接后边缘参差不齐的情况，凸台的高度设置兼顾了拼接深度与拆卸便利性，既保证拼接后单元之间不会因为轻微外力就脱开，也能在需要拆分时借助简易工具甚至徒手就能完成分离。盒体内部的空腔可以根据实际使用需求做分隔设计，作为物料承载时可以放置小型螺丝、电子元器件等零散零件，作为教具使用时空腔内也可以加装小型磁块、传感元件拓展功能，壳体的壁厚根据整体尺寸做匹配，在保证结构强度满足日常拿取、拼接受力的前提下尽可能控制壁厚，减少材料消耗，也能降低整体重量。

　　实际应用中这类结构不需要复杂的装配工序，操作人员只需要将一个单元的凸台对准另一个单元对应位置的凹槽压入即可完成拼接，拼接后的组合体可以根据场地需求拼成直线型、L型甚至平面矩阵型，适配不同的工位布局需求。在做结构验证时，重点要校核凸台与盒体主体连接位置的剪切强度，因为拼接过程中以及日常使用时，凸台根部是主要受力位置，如果根部圆角过小或者壁厚不足，频繁拼接拆卸很容易出现凸台断裂的问题，所以设计时在凸台与顶面的连接位置做了渐变过渡处理，分散根部的集中应力，提升反复拆装的使用寿命。另外盒体的底面平整度也做了严格控制，保证放置在工作台面上时不会出现晃动，作为工装底座使用时能够保证搭载的小型元件定位精度，不会因为底面不平出现位置偏移。

　　不同于定制化的专用盒体，这种标准化的拼接盒形结构可以批量生产，根据实际使用需求灵活组合数量，不需要针对不同场景单独开模，大幅降低了小批量应用场景的制造成本，不管是生产线旁的小型物料分类存放，还是教学场景里的结构搭建练习，甚至是展会临时的展品陈列支架，都能通过不同数量的单元组合快速适配，不需要额外做定制加工。设计时也充分考虑了堆叠需求，盒体底部对应顶面凸台的位置预留了匹配的凹腔，多个单元上下堆叠时凸台可以卡入底部凹腔，保证堆叠时不会出现滑落，堆叠层数根据壁厚强度做了对应限制，避免底层单元因为承重过大出现侧壁变形。
