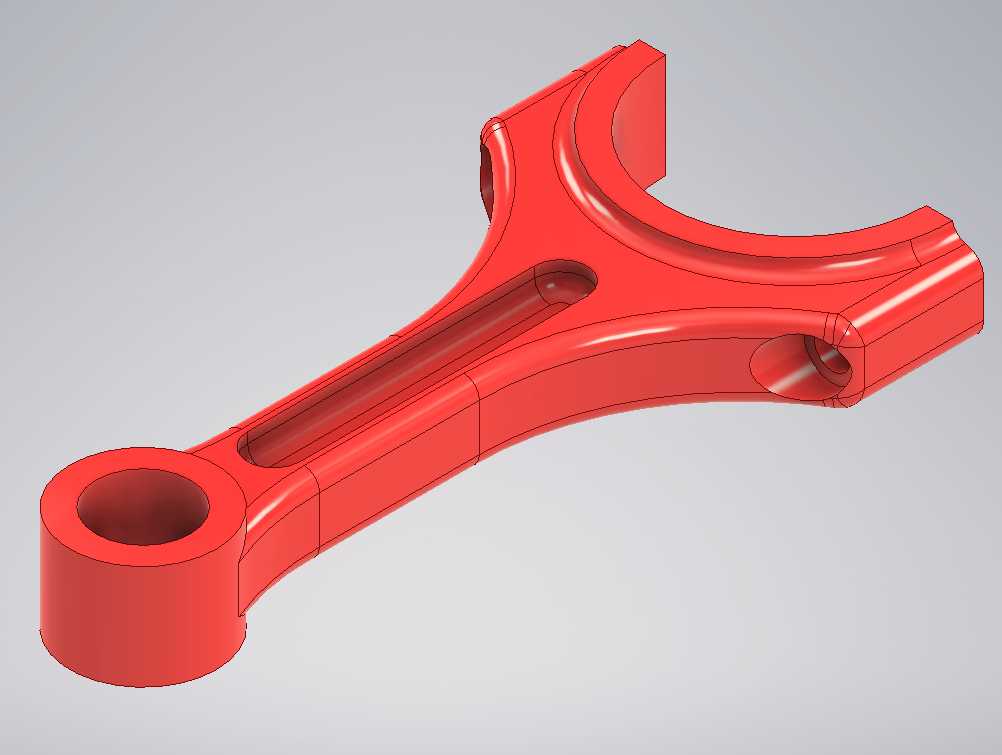

内燃机用分体式叉型连杆结构设计

　　这款叉型连杆主要适配大排量V型布局内燃机的曲柄连杆机构，区别于传统平切口连杆，其大头采用叉型分瓣结构，可同时适配同曲柄销上的两个活塞连杆组安装需求，在V6、V8等多缸内燃机的窄夹角机型中应用广泛，能有效缩减发动机轴向尺寸，优化动力总成的舱内布置空间。从功能层面看，连杆作为内燃机核心传动构件，承担着将活塞往复直线运动转换为曲轴旋转运动的动力传递作用，工作过程中需持续承受活塞销传递的爆发压力冲击，以及曲轴旋转带来的交变惯性力载荷，因此结构设计上对刚度、疲劳强度的匹配要求极高，既要避免大载荷下的杆身弯曲变形，也要控制往复运动的整体质量，降低曲轴端的动平衡调校难度。设计过程中首先确定大小头的中心距参数，

　　该尺寸直接关联发动机的活塞行程与压缩比匹配，中心距偏差需控制在0.02mm以内，否则会导致燃烧室容积偏差超出允许范围，影响整机压缩比一致性。小头端采用整圆青铜衬套过盈压装结构，衬套内孔与活塞销采用间隙配合，配合间隙控制在0.01-0.03mm区间，兼顾高温工况下的热膨胀余量与运动副的润滑需求，小头端的油孔位置需对准活塞销的润滑油道，保证压力机油能顺利进入衬套摩擦面形成油膜。杆身采用工字形截面设计，相较于传统矩形截面，在同等截面积下可获得更高的抗弯截面模量，大幅提升杆身的纵向弯曲刚度，同时有效降低结构自重，杆身表面的减重凹槽沿轴向贯通，在不削弱结构强度的前提下进一步削减往复运动质量，降低曲轴旋转时的惯性载荷。

　　大头端的叉型分瓣结构采用涨断工艺设计思路，结合面无需额外铣削定位结构，依靠涨断形成的不规则粗糙面实现精准定位，装配后连杆盖与杆身的错位量可控制在0.01mm以内，保证大头孔的圆度精度，大头孔与曲轴曲柄销的配合间隙需严格匹配轴瓦的厚度参数，装配后轴瓦的过盈量需符合设计要求，避免工作过程中出现轴瓦转动、堵死油孔的故障。安装边界方面，大头叉型开口的宽度需匹配曲柄销的长度尺寸，两瓣结构的螺栓安装孔中心距需与曲轴的平衡块避让空间匹配，避免曲轴旋转过程中连杆与平衡块发生运动干涉；小头端的外径尺寸需匹配活塞内腔的避让空间，活塞运行到上止点时，小头顶部与活塞内腔的最小间隙需保留1mm以上，防止热态下出现碰撞。杆身的过渡圆角全部采用大圆弧平滑过渡，

　　避免应力集中，尤其是大小头与杆身的连接位置，圆角半径不小于3mm，从结构上降低交变载荷下的疲劳断裂风险。实际应用中，这类叉型连杆还可适配部分往复式压缩机、柱塞泵的动力端结构，在需要将旋转运动转换为往复直线运动的动力传递场景中，其结构刚度与载荷传递效率均优于普通单头连杆，设计时可根据不同的载荷工况调整杆身截面尺寸与大小头的孔径参数，匹配不同的功率输出需求。
