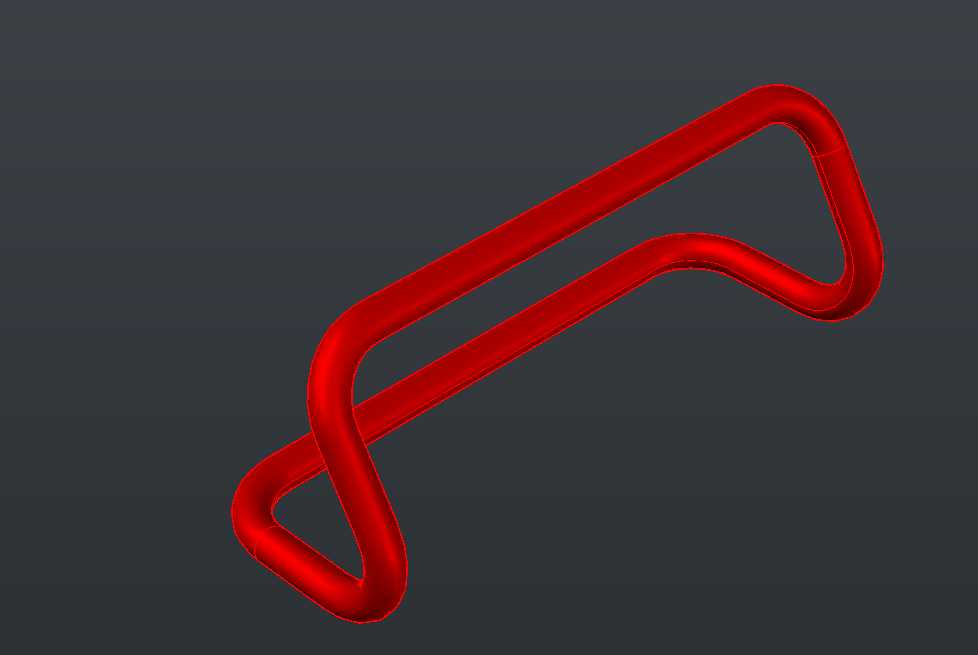

这类空间连续弯折的管状构件,在流体输送、线缆防护、操作扶手、工装定位框架等场景中应用十分广泛,不同于常规的平面弯管,该构件采用多段空间曲率连续的弯折路径,没有生硬的直角转折,管体全程保持等径截面,弯折处的圆角过渡完全匹配管材冷弯加工的最小弯曲半径要求,不会出现加工过程中管壁褶皱、截面瘪陷的工艺缺陷。从结构设计逻辑来看,这类构件的建模核心在于路径的精准控制,首先需要根据实际安装空间的边界约束,确定各个弯折段的端点空间坐标,再通过曲率连续的样条曲线将各端点串联,全程校验路径上每一点的曲率半径,确保所有弯折位置的半径都大于管材允许的最小弯曲半径,避免后续加工时出现管壁开裂或者截面变形超差的问题。在实际设备配套场景中,
这类弯管构件常作为液压系统的硬管管路、气动系统的导气管路,或是设备外围的安全防护扶手,也可用于小型工装的框架支撑结构,当作为流体管路使用时,连续顺滑的弯折路径可以大幅降低流体在管路内的沿程阻力,减少介质输送过程中的压力损失,同时避免直角弯折处容易出现的介质紊流、杂质沉积问题,有效提升管路系统的运行稳定性,延长管路的清洗维护周期。如果作为操作扶手类构件使用,空间弯折的形态可以更好地贴合操作人员的手部施力轨迹,无棱角的圆滑过渡也能避免操作过程中磕碰划伤,提升人机交互的安全性。从安装适配的角度来看,这类构件的两个自由端需要根据对接接口的形式预留对应的装配余量,若采用卡套式接头连接,端部需要保证足够的直线段长度,
确保卡套可以完全卡入管壁实现密封;若采用焊接连接,端部需要加工出适配的焊接坡口,同时要控制两个端点的相对位置公差,确保安装时可以精准对接配套接口,不会出现强制装配导致的管路内应力,避免长期使用过程中出现应力开裂的问题。建模过程中采用扫掠成型的方式,以等径圆形截面沿预先规划好的空间路径扫掠生成实体,全程需要校验截面与路径的垂直关系,避免扫掠过程中出现截面扭转,导致最终生成的管体壁厚不均,影响构件的结构强度。针对不同的使用场景,还可以在建模阶段调整管壁厚度参数,作为承压管路使用时,需要根据系统工作压力计算所需的管壁厚度,确保管路可以承受额定工作压力下的载荷,同时预留足够的安全系数;作为结构支撑或者扶手使用时,可以适当降低管壁厚度,
在满足结构强度要求的前提下控制构件整体重量,降低材料成本。这类空间弯管的设计难点在于路径的空间协调性,很多新手设计时容易只关注平面投影的尺寸,忽略空间维度的位置偏差,导致最终加工出来的构件无法在设备上顺利安装,或是与周边其他零部件出现运动干涉,因此在建模完成后,必须将构件导入整体设备装配体中进行干涉检查,模拟构件安装后的全状态,确认管体与周边的运动部件、固定结构之间都留有足够的安全间隙,尤其是在设备存在运动部件的场景下,需要模拟运动部件的全行程位置,确保弯管在设备运行全程都不会与其他部件发生剐蹭碰撞。另外,这类弯管的加工通常采用数控弯管机完成,建模完成后可以直接提取路径的三维坐标点,转换为弯管机可识别的加工代码,减少后续加工编程的工作量,同时保证设计模型与实际加工成品的尺寸一致性,降低试错成本。在表面处理方面,根据使用环境的不同,可以选择镀锌、喷塑、抛光等不同的处理工艺,建模时不需要额外添加表面处理的结构特征,只需要保证管体外表面的顺滑度,避免出现建模导致的表面凹坑、凸起等缺陷,确保后续表面处理的质量。对于有密封要求的管路应用场景,还需要在建模阶段考虑管路的固定方式,合理设计管夹的安装位置,通过管夹将弯管固定在设备的机架上,避免设备运行过程中管路产生振动,导致接头处出现松动泄漏的问题,管夹的安装位置需要避开弯折的圆弧段,选择在直线段位置布置,确保固定牢靠的同时不会对弯折段的管体造成额外的挤压应力。
