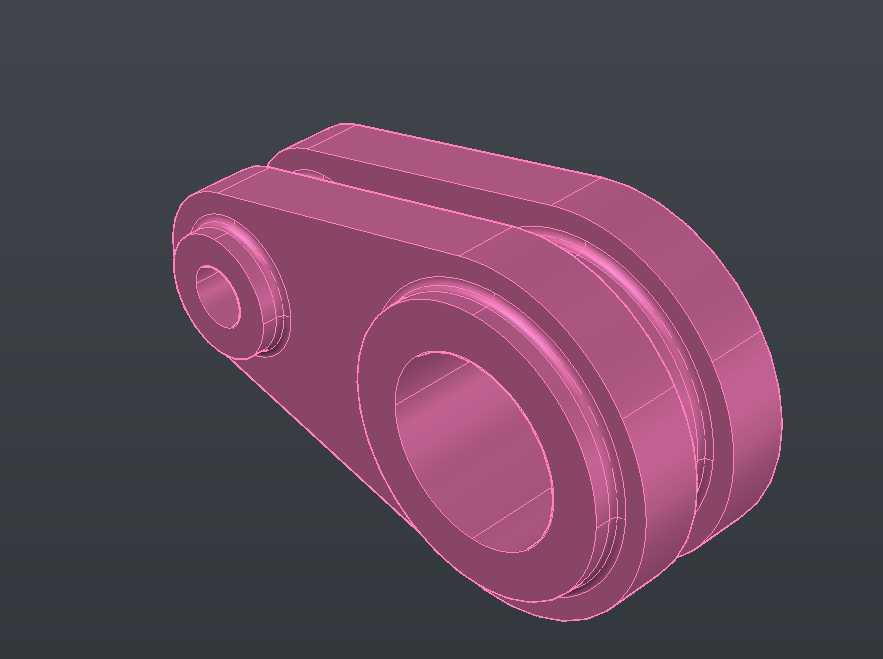

这类带双铰接孔的块状连接构件,在各类需要往复摆动、载荷传递的机械铰接点位应用十分广泛,从工程机械的连杆机构、输送线的摆臂驱动单元,到轻工设备的开合传动结构,都能见到同类型构件的身影。它的核心作用是在两个存在相对摆动需求的部件之间,传递既定方向的拉压载荷,同时通过铰接副的转动自由度,补偿机构运动过程中的角度偏移,避免刚性连接带来的应力集中问题。
从结构设计逻辑来看,该构件采用了非对称的双孔布局,大直径孔位通常作为固定铰接端,用于和设备机架上的固定销轴配合,承担主要的载荷支撑作用,孔位内侧预留的环形台阶结构,是为了适配轴套或者滚动轴承的安装,减少铰接转动过程中的摩擦损耗,同时也能对销轴的轴向窜动起到限位作用;小直径孔位则作为活动驱动端,用于连接驱动连杆或者执行端部件,两个孔位之间的实体连接段采用了变截面的过渡设计,在保证整体结构强度的前提下,尽可能削减了非受力区域的材料余量,既控制了构件自身重量,也避免了应力在转角位置的过度集中。
在实际安装适配过程中,需要重点关注两个铰接孔的中心距参数,这个尺寸直接决定了连杆机构的运动行程与力臂比例,一旦中心距出现偏差,整套机构的运动轨迹就会偏离设计预期,甚至出现运动卡滞、载荷过载的问题。大孔的端面与安装基准面的平行度、小孔轴线与大孔轴线的平行度,都是加工和建模过程中需要严格控制的形位公差,平行度超差会导致铰接销轴安装后出现别劲现象,加速铰接副的磨损,严重时还会在交变载荷作用下引发构件的疲劳断裂。构件外侧的环形凸台结构,一方面是为了增加孔位周边的结构强度,承受销轴传递的径向载荷,另一方面也为密封件、挡圈等附属零件预留了安装空间,避免铰接副内部进入粉尘、碎屑等杂质,延长铰接结构的维护周期。
从建模实现的角度来说,这类构件的建模需要优先确定两个铰接孔的轴线位置与中心距,以此作为整个零件的建模基准,再通过拉伸、切除等基础特征构建主体轮廓,之后对所有的转角位置添加符合工艺要求的圆角过渡,避免尖锐棱角带来的应力集中问题,同时也要兼顾铸造或者机加工的工艺可行性,比如拔模斜度的设置、加工面的余量预留,都要和实际加工工艺匹配。在装配验证环节,需要模拟构件的全行程摆动过程,检查构件和周边相邻部件是否存在运动干涉,尤其是在极限摆动角度下,构件的实体部分不能和机架、连杆等周边零件发生碰撞,同时也要预留足够的润滑空间,方便后期运维过程中对铰接点位加注润滑脂。
这类构件在实际工况中大多承受交变的拉压载荷,因此在结构设计时,除了静态强度校核之外,还需要结合实际工况的载荷频率、冲击幅度做疲劳强度验算,连接段的截面厚度、孔位周边的加强结构尺寸,都要根据实际载荷大小做对应调整,避免长期交变载荷作用下出现裂纹扩展的问题。对于有防腐要求的应用场景,还可以在构件表面做氧化、喷塑等表面处理,提升构件在潮湿、多尘工况下的使用寿命。
