L型带竖筒安装座机械结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455001
  • L型带竖筒安装座机械结构设计
  • L型带竖筒安装座机械结构设计

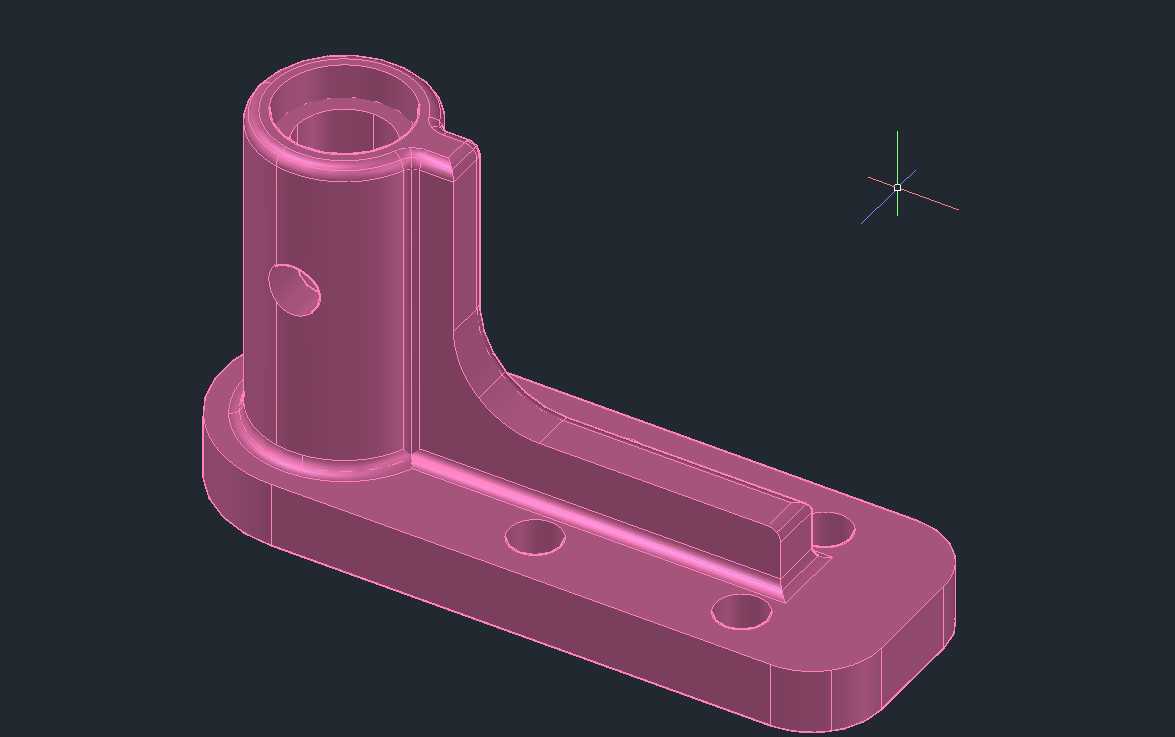

  在轻工自动化生产线、小型输送设备的侧边定位工位,以及工装夹具的侧向支撑模块中,这类L型带竖筒的安装座是应用频次极高的结构件,它同时承担水平基面固定与竖向轴类零件导向承载的双重作用,不需要额外拼接转接件就能完成两个垂直方向的构件连接,能大幅减少装配环节的零件数量,降低累计装配误差。从结构功能来看,底部的水平安装板为整个构件提供稳定的安装基面,板上开设的四个沉头安装孔可适配内六角圆柱头螺钉,安装时螺钉头完全沉入沉孔内,不会突出基面干涉上方搭载的其他零件,安装板的长度方向预留了足够的孔位间距,即使安装基面存在小幅的位置偏差,也能通过孔位的微调余量完成对位,不需要重新加工基面。竖筒部分的内孔为光滑圆柱面,主要用于穿装导向轴、

  定位销或者小型气动元件的活塞杆,内孔的圆柱度公差直接影响穿装零件的运动顺畅度,设计时需要根据搭载零件的配合等级选择对应的公差带,若用于滑动导向场景,内孔表面粗糙度需要控制在Ra1.6以下,减少运动过程中的摩擦阻力。竖筒侧壁开设的径向小孔为顶丝孔,装配时可拧入紧定螺钉,对穿入竖筒内的轴类零件进行周向和轴向的锁紧固定,防止设备运行过程中轴件出现窜动或者转动,顶丝孔的位置设置在竖筒中下部,避开竖筒与底板连接的应力集中区域,避免锁紧力对连接根部的结构强度造成影响。竖筒与水平底板之间的过渡区域采用了大圆弧加强筋结构,这部分是整个构件受力最复杂的位置,当竖筒受到侧向载荷时,直角连接处会产生较大的应力集中,

  圆弧过渡结构能将应力均匀分散到底板的整个连接面上,避免长期受载后出现根部开裂的问题,加强筋的厚度与竖筒壁厚保持1:1.2的比例,既不会因为筋位过厚导致注塑或者铸造过程中出现缩孔缺陷,也能保证足够的支撑刚度。从安装边界来看,这类构件的水平安装板宽度通常根据竖筒外径设定,单边留出1.5倍壁厚的安装余量,竖筒的高度根据需要导向的轴件行程确定,通常会比轴件的插入深度多留出5-10mm的余量,防止轴件运动到下极限位置时与底板发生碰撞。设计这类零件时,首先要明确实际工况的载荷类型,如果是静态定位场景,可选用普通工程塑料或者铸铁材料,壁厚适当减薄以降低成本;如果是承受动态冲击载荷的场景,需要选用45号钢或者铝合金材质,过渡圆角适当加大,

  安装孔的位置要避开底板的应力集中线,同时竖筒的内孔与底板安装面的垂直度公差需要控制在0.02mm以内,保证穿装的轴件与安装基面保持垂直,避免出现卡滞问题。在实际装配场景中,这类安装座通常成对使用,两个安装座的竖筒保持同轴,穿装通长的导向轴,作为小型滑动模组的导向支撑,相比一体式的长导向座,分体式的两个安装座对安装基面的平面度要求更低,即使基面存在小幅的高度差,也能通过安装时的垫片调整保证同轴度,后期维护时也不需要拆卸整个导向轴,只需要更换损坏的单个安装座即可,大幅降低维护成本。细节设计上,底板的所有棱边都做了C1的倒角处理,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能在安装时起到导向作用,方便零件快速卡入安装位;竖筒的上端内孔做了15度的导入倒角,穿装轴件时不需要精确对准就能顺利插入,提升装配效率。竖筒的外圆与内孔保持同轴,壁厚均匀,若采用注塑工艺生产,均匀的壁厚能避免冷却过程中出现不均匀收缩,防止竖筒内孔出现椭圆变形,保证内孔的尺寸精度。
