带法兰连接的90度直角弯管结构设计

　　在流体输送系统的管路布设场景中，受安装空间限制、管路走向调整需求，经常需要用到转向类管件，本次设计的90度直角弯管组件，就是针对这类工况开发的标准化连接构件。这类弯管广泛应用在工业流体输送管网、液压动力管路、化工介质输送管线、暖通循环水系统中，承担管路直角转向的介质导流作用，相比焊接式弯头，法兰连接的结构形式更便于后期管路拆装维护，也能在管路出现泄漏时快速拆解更换密封件，降低运维阶段的停机时长。

　　从实际使用场景来看，这类带法兰的弯管通常用在设备接口与主管路存在垂直方向错位的位置，比如泵站出口与水平主管的转向连接、反应釜侧壁接口与垂直下料管的转向衔接、车间压缩空气管网的墙角转向节点，都需要这类构件完成管路方向的平顺过渡，避免管路出现硬折弯导致的介质流阻骤升，减少管路内部的紊流、涡流现象，降低介质输送过程中的压力损失，也能减少带颗粒介质在折弯处的淤积磨损，延长管路整体的使用寿命。

　　设计过程中首先考虑的是介质流通的平顺性，弯管的转弯段采用等曲率圆弧过渡，圆弧半径取管道通径的1.5倍，这个曲率值是工程实践中平衡安装空间与流阻特性的最优区间——如果曲率半径过小，介质转弯时的离心力会对弯管外侧管壁造成持续冲刷，长期运行容易出现管壁磨穿泄漏的问题；如果曲率半径过大，又会占用过多安装空间，不利于狭小设备舱内的管路紧凑布设。弯管的直段部分与圆弧段采用等壁厚设计，壁厚取值根据常规低压流体输送的压力等级确定，满足1.6MPa公称压力下的强度要求，管壁厚度均匀，避免局部应力集中在介质压力波动时出现开裂风险。

　　两端的法兰结构采用标准化板式平焊法兰设计，法兰密封面为突面形式，适配常用的非金属平垫片，安装时通过均布的螺栓压紧垫片实现端面密封。法兰的螺栓孔位置度在建模时做了严格约束，保证与同规格标准法兰对接时螺栓能够顺利穿入，不会出现孔位错位导致的强制安装问题。法兰与弯管直段的连接位置做了圆角过渡处理，避免焊接位置的应力集中，建模时预留了合理的焊脚尺寸空间，方便实际生产时的焊接作业，也能保证焊接后的连接强度。

　　从安装边界来看，该弯管两个法兰端面的垂直距离与水平距离保持一致，安装时可以根据现场管路走向选择水平转垂直或者垂直转水平的安装方向，不需要额外调整构件角度。两个法兰的端面平行度、垂直度公差在建模时按照管路安装的通用精度要求设定，保证对接后管路不会出现额外的安装应力，避免长期受力导致法兰密封面泄漏或者焊缝开裂。弯管的整体外形没有突出的尖锐结构，外表面做了平顺过渡处理，安装时不会与周边的其他管路、设备构件发生干涉，也方便后期做外部保温、防腐层的包覆作业。

　　功能特性上，该弯管组件除了完成介质转向的核心功能，两端法兰的结构形式也让它可以灵活搭配不同的管路附件，比如在一端加装节流阀、过滤器或者压力检测元件，不需要额外制作过渡接头，减少管路的连接节点数量，也就降低了整个管路系统的泄漏风险。建模过程中对弯管内部的流道做了连续曲面检查，保证内壁没有台阶、凹陷等容易滞留介质的结构，对于输送洁净介质或者易结晶介质的场景，也能减少介质残留，降低管路堵塞的概率。

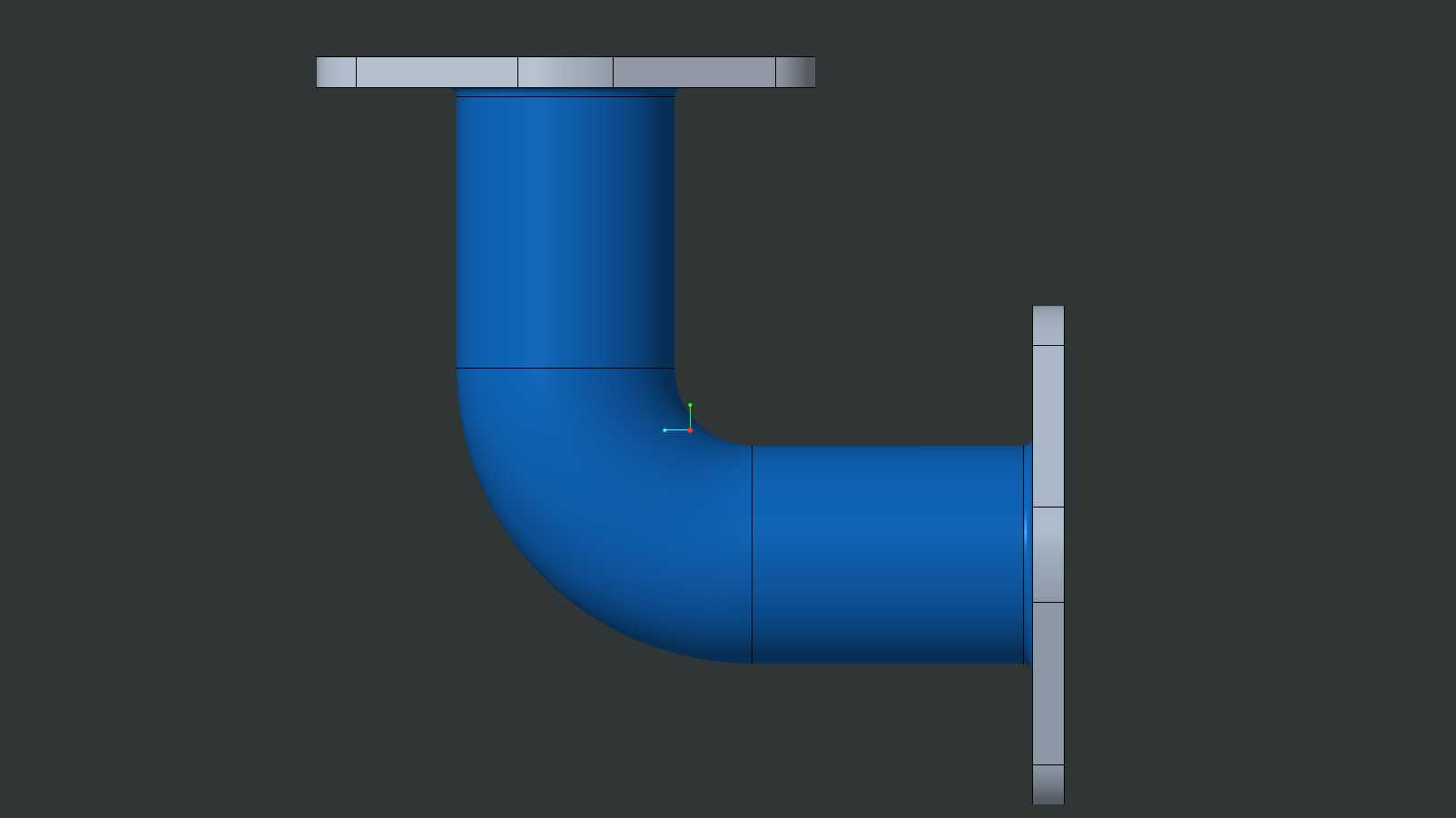

　　在结构细节处理上，弯管的分段拼接位置做了对齐约束，直段与圆弧段的同轴度、圆度公差都控制在管路构件的通用精度范围内，实际生产时无论是采用无缝钢管弯制后焊接法兰，还是采用铸造工艺一体成型，都可以直接参考该三维模型做工艺拆解，不需要额外做结构修正。模型的装配关系清晰，法兰与弯管本体的连接位置、密封面的位置都做了明确的结构表达，能够直接用于管路排布的干涉检查、安装模拟，也可以导出工程图用于生产加工。
