SOLIDWORKS扫描曲面弯槽结构件

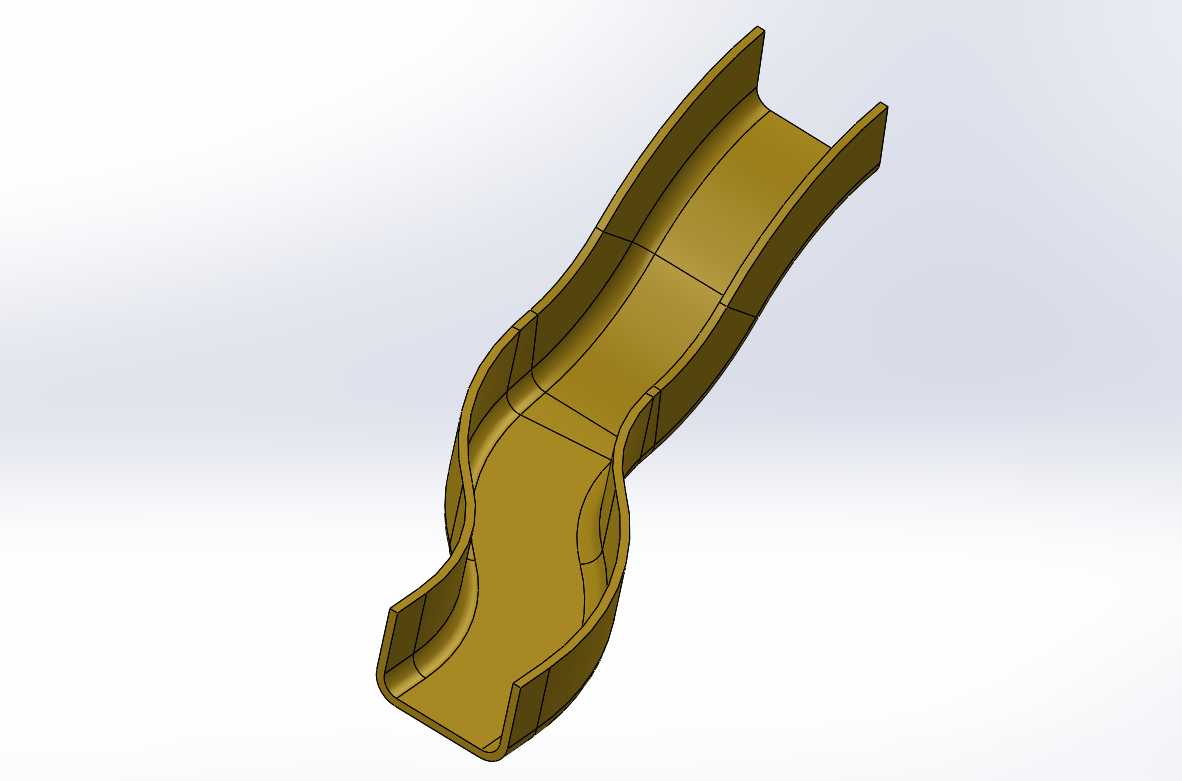

　　这类弯槽结构件常见于物料输送系统、小型工件导向工位以及玩具类滑行轨道的结构中，核心作用是为沿路径移动的物件提供连续的侧向约束与滑行支撑，避免物件在移动过程中出现偏斜、卡滞或脱轨的问题。从结构形态来看，该构件整体沿空间三维曲线延伸，槽体截面保持带双侧挡边的U型形态，全程截面轮廓无突变，挡边高度一致，槽底宽度均匀，能够保证移动件在槽内通行时的接触状态稳定，不会因为路径弯曲出现局部间隙过大或干涉的情况。

　　在实际设计过程中，这类构件的核心难点在于空间路径的顺滑过渡，以及扫描过程中截面与路径的法向匹配。首先需要根据实际安装空间的边界约束，绘制出连续相切的空间引导线，引导线的曲率半径需要根据通行物件的最小转弯半径设定，避免出现曲率过小导致物件无法通过的问题；其次要确定槽体的截面轮廓，截面需要垂直于引导线的法向平面进行放置，扫描过程中需要控制截面的扭转角度，保证双侧挡边始终处于竖直向上的状态，避免出现槽体翻边、挡边歪斜的问题。

　　从安装适配的角度来看，这类弯槽构件的两端通常需要与相邻的直槽段或者设备接口进行对接，因此两端的截面需要保持与对接件完全一致的尺寸，对接端面需要与相邻构件的安装面完全贴合，安装孔位需要根据对接端的固定方式预留，通常在槽体的外侧挡边或者底部预留固定耳板，避免固定结构突出到槽内部影响物件通行。槽体的壁厚需要根据承载的物件重量、材质特性进行设定，如果采用钣金材质加工，壁厚需要匹配钣金折弯的工艺要求，扫描生成的曲面需要进行加厚处理，加厚过程中需要检查局部区域是否出现壁厚不均或者曲面自交的问题，尤其是在路径曲率变化较大的位置，需要调整引导线的曲率或者截面的位置，保证加厚后的实体结构连续无缺陷。

　　在功能特性方面，这类连续弯槽结构相比多段直槽拼接的结构，不存在拼接接缝，能够有效避免物件在接缝位置出现卡顿、磕碰的问题，表面顺滑度更高，运行噪音更小。在轻工生产线上，这类结构常用来输送小型电子元器件、五金小零件，依靠重力或者气动推力让零件沿槽体滑动到指定工位；在玩具产品中，这类结构是滑行类玩具的核心轨道部件，能够让玩具车或者滑块沿弯曲路径顺滑滑行，提升游玩的流畅度；在工业设备的内部走线结构中，这类弯槽也可以作为线缆的防护导向槽，保护线缆在弯曲布局的位置不会出现过度弯折，延长线缆的使用寿命。

　　设计这类结构时，还需要考虑加工工艺的可行性，如果采用注塑工艺生产，需要在扫描实体的基础上添加拔模斜度，保证构件能够顺利从模具中脱出，同时要避免出现倒扣结构；如果采用钣金工艺加工，需要将扫描后的曲面展开为平板形态，检查展开后的轮廓是否存在工艺缺口，折弯位置是否需要添加压痕或者工艺孔，避免折弯过程中出现材料撕裂的问题。另外，槽体的内表面粗糙度需要根据使用场景设定，用于输送物料的槽体内表面需要尽量光滑，减少物件滑行的阻力；用于线缆防护的槽体则可以适当降低表面要求，只要不存在尖锐毛刺即可。

　　在实际建模练习中，这类扫描曲面案例能够帮助设计者熟练掌握空间曲线绘制、扫描特征的方向控制、曲面加厚以及工艺结构添加的全流程操作，理解路径与截面的约束关系，避免在后续实际产品设计中出现扫描特征失败、曲面变形、结构不符合工艺要求的问题。建模过程中需要注意引导线的连续性，尽量使用样条曲线并保证各节点之间相切连续，不要出现硬拐点，否则扫描生成的曲面会出现折痕，影响结构的外观和使用性能；同时要在建模初期就确定好安装边界，将构件的整体长度、弯曲角度、两端接口位置与实际设备的安装空间匹配，避免设计完成后出现尺寸不符无法安装的问题。
