日常做钣金结构设计时,这类L型折弯件是最常接触的基础结构,不管是做设备护罩的安装固定、电气柜内部的元件托装,还是小型工装的定位支撑,都能见到类似结构的身影。很多刚接触钣金设计的工程师容易在这类基础件上踩坑,比如忽略折弯扣除值导致成型后安装孔位错位,或是槽孔设计时没预留装配调节余量,现场安装时孔位对不上只能重新扩孔,既耽误工期也影响外观质量。

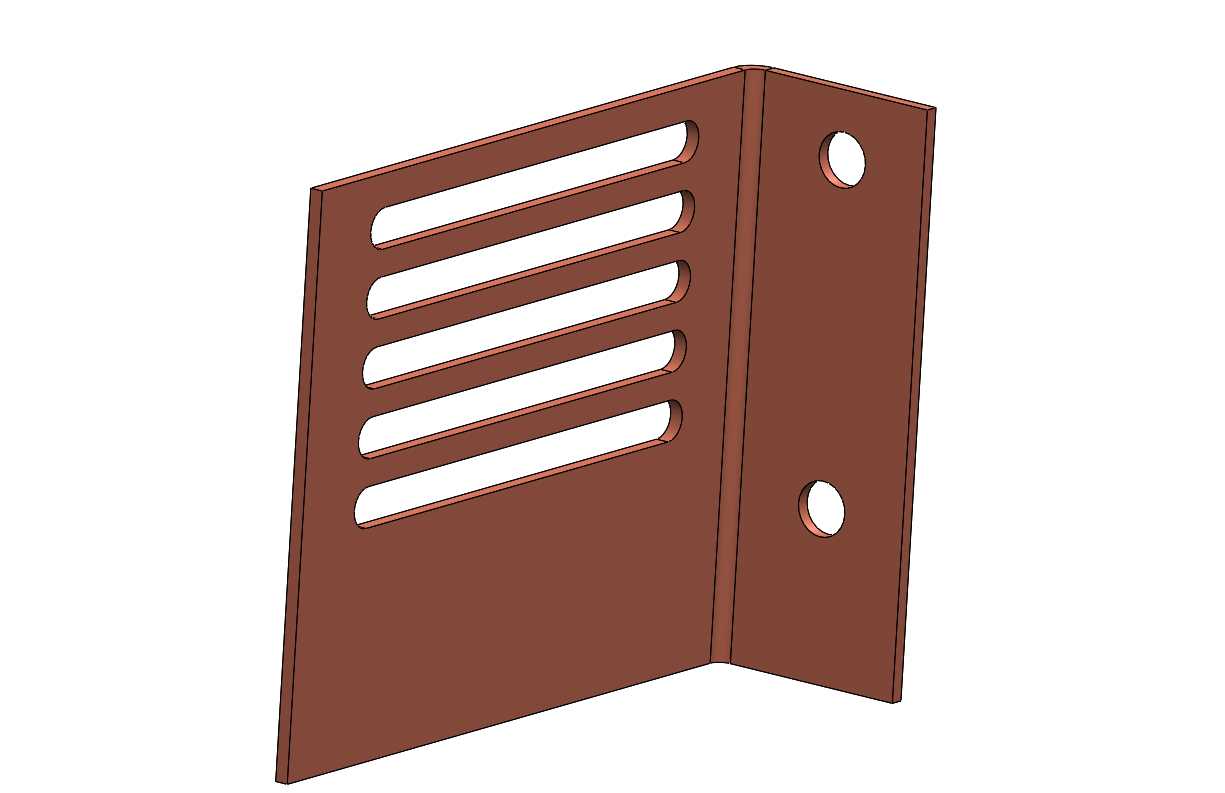

这个折弯件采用90度直角折弯成型,两个翼面承担不同的功能:其中一个翼面加工了六条平行的长圆形通槽,这类槽孔的核心作用是提供装配调节余量,当配套安装的部件存在加工公差、或是现场安装需要微调位置时,长槽可以允许固定螺栓在槽长范围内滑动调整,不用额外加工定制孔位,大幅降低装配适配难度。长槽的排布采用等间距设计,槽边与板件边缘、槽与槽之间都预留了足够的安全距离,避免冲压加工时出现板料变形,也能保证安装后受力均匀,不会因为槽孔过于靠近边缘导致板件受力开裂。
另一个翼面加工了两个圆形通孔,这两个孔是作为基准固定位使用的,装配时先通过这两个孔将支架固定在基准安装面上,保证支架的基础定位精度,再通过另一侧的长槽连接需要调节的功能部件,这种“基准圆孔+调节长槽”的组合是钣金安装件里非常经典的设计逻辑,兼顾了定位可靠性和装配灵活性。两个圆孔的位置分别靠近翼面的上下两端,固定后受力点分布均匀,不会因为受力集中导致折弯处出现变形,孔边同样预留了足够的翻边余量,如果后续需要提升螺纹连接强度,还可以直接在孔位做压铆螺母或是翻边攻丝,不用额外改动整体结构。
从设计思路来看,做这类基础钣金件首先要确定板材厚度,根据实际承重需求选择对应厚度的冷轧钢板或是镀锌板,折弯时要根据板材厚度、折弯下模槽宽计算准确的折弯扣除值,保证两个翼面的成型尺寸符合设计要求,不会出现折弯后尺寸超差的问题。其次是孔位的加工顺序,这类带折弯的零件要注意,所有孔位尽量在折弯前的平板坯料上完成冲压加工,折弯后再冲孔不仅加工难度大,还容易导致折弯处变形,只有当孔位距离折弯线过近、折弯时会拉扯孔位变形的情况下,才会考虑折弯后二次加工孔位。另外长槽的两端要设计成圆弧过渡,不能做成直角方槽,直角槽的端部在受力时会出现应力集中,长期受震动载荷的情况下容易从槽端出现裂纹,圆弧过渡可以有效分散应力,提升零件的使用寿命。
实际应用中这类支架的使用场景非常广泛,比如自动化设备的传感器安装支架,就可以通过长槽微调传感器的检测位置,保证检测精度;电气柜里的线槽、导轨安装也会用到类似结构,通过长槽调节安装高度和水平位置;甚至小型工作台的附件固定、防护栏的连接支撑,都能通过调整板材厚度、槽孔尺寸和翼面长度,衍生出适配不同场景的安装支架。做这类基础件的建模练习时,不能只画出外形就结束,要同步考虑加工工艺的可行性:比如折弯时会不会和模具发生干涉,孔位距离折弯线的距离是否满足最小折弯边要求,板材展开后的坯料尺寸是否能适配常规板材的开料规格,减少废料率,这些细节才是钣金设计里真正需要掌握的核心内容,而不是单纯的三维造型绘制。
从安装边界来看,这类支架的占用空间非常紧凑,90度折弯的结构可以贴附在两个垂直的安装面之间,不会额外占用过多的设备内部空间,翼面的长度和宽度可以根据实际安装空间灵活调整,槽孔的长度可以根据需要的调节行程设计,圆孔的直径则根据选用的固定螺栓尺寸匹配,通常会比螺栓大0.2-0.5mm,方便安装时顺利穿入。如果是用在有防腐需求的场景,还可以在板材加工完成后做喷塑、镀锌或是氧化处理,提升零件的防锈能力,适配不同的工作环境。
