三辐式环形手轮转向操控结构设计

　　这类环形三辐手轮结构，多应用在需要手动精细调节转角、传递小扭矩的工业设备操控场景中，常见于机床进给调节工位、工业阀门启闭操控端、小型试验设备的参数调节机构，也会配套在部分非标自动化设备的手动调试工位，作为人工介入操控的直接交互部件。区别于直柄式手轮，环形外圈的设计能让操作人员在任意角度都能找到施力位置，不需要刻意调整站位对准握柄，在设备周边操作空间局促的工况下，这种全周可握持的结构优势格外明显，哪怕操作人员只能站在设备侧方，也能顺利完成整圈转动操作，不会出现握柄转到死角无法施力的情况。

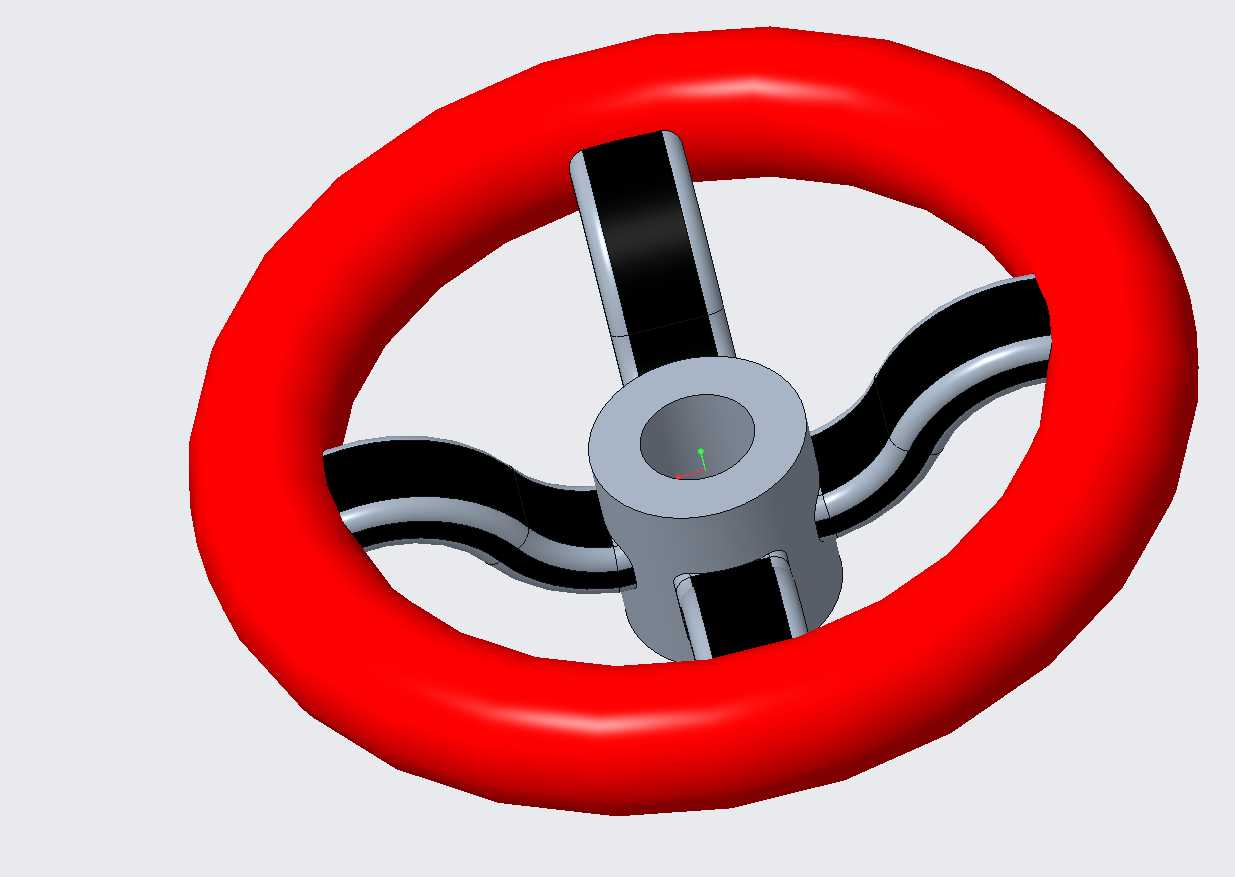

　　从结构功能来看，中心的带孔轴套是整个手轮的扭矩传递核心，轴套内孔可根据配套设备的转轴尺寸做对应公差配合，常规会采用H7/k6的过渡配合，搭配平键或者销钉完成周向固定，避免手轮和转轴之间出现相对滑转，保证操作人员施加在握圈上的扭矩能无损耗传递到设备调节端。三根辐条采用对称120°分布的结构设计，相比两辐结构能在同等材料用量下获得更高的整体刚性，转动时的动平衡表现更好，快速转动时不会出现偏心晃动的问题；辐条采用弧形过渡的流线造型，一方面能降低应力集中系数，避免手轮受大扭矩时辐条和轴套、握圈的连接位置出现断裂，另一方面弧形曲面也能减少握持时的硌手感，即便长时间转动调节也不会造成操作人员手部不适。

　　握圈部分采用大直径圆截面的环形设计，截面直径适配成年人手掌的握持弧度，握持时手掌能和握圈表面形成足够的接触面积，降低单位面积的压强，转动施力时更省力。辐条表面做了分色的凹凸结构设计，并非单纯的外观装饰，凸起的筋条能在手部沾有少量切削液、油污的工况下增加摩擦力，避免转动时手打滑，同时筋条结构也能提升辐条的截面惯性矩，进一步增强辐条的抗扭、抗弯能力，不需要额外增加辐条厚度就能达到更高的结构强度，控制整体零件重量。

　　设计过程中首先要确定的是安装边界尺寸，中心轴套的轴向长度需要匹配设备安装面板的厚度，预留出锁紧螺母或者顶丝的安装空间，轴套伸出面板的长度不能过长，避免操作人员走动时剐蹭衣物；握圈的外径尺寸要结合操作扭矩需求选定，需要传递的扭矩越大，握圈外径可以适当放大，利用杠杆原理降低操作人员需要施加的握持力，常规工业调节用手轮的握圈外径多在120mm到250mm区间，这个尺寸区间既不会因为直径过大占用过多安装空间，也不会因为直径过小导致操作费力。辐条和握圈、轴套的连接位置全部采用圆角过渡，避免直角连接处的应力集中，在承受突发冲击扭矩时，圆角过渡能将应力分散到更大的区域，减少开裂风险。

　　实际选型适配时，需要确认手轮的额定承受扭矩是否匹配设备的调节阻力，这类手轮多用于低转速、小扭矩的手动调节场景，不能用于大扭矩的动力传动路径，也不适合高速旋转的工况。安装时要保证手轮和转轴的同轴度误差控制在0.1mm以内，同轴度过大会导致转动时出现周期性的径向跳动，不仅会加剧转轴支撑部位的磨损，也会让操作人员转动时感受到明显的顿挫感，影响调节精度。手轮的握持表面不需要做过度光滑的处理，适当的表面粗糙度能提升握持摩擦力，在工业车间的多油污环境下也能保证操作可靠性，中心轴套的内孔则需要保证足够的加工精度，和转轴配合后不能出现明显的径向旷量，否则调节时会有空行程，影响调节的精准度。
