单拐偏心曲轴机械结构三维设计

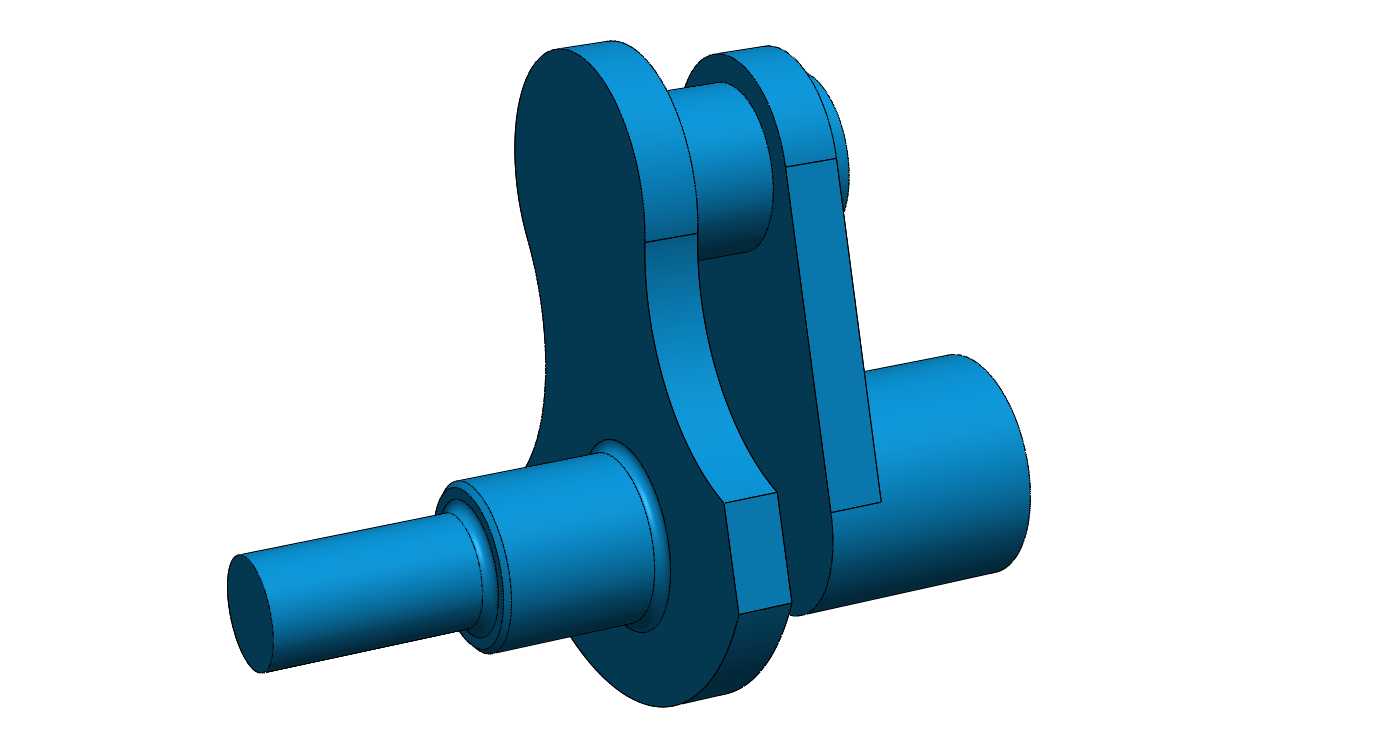

　　在往复式动力机械的传动链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套单拐曲轴的结构设计，完全围绕小排量单缸动力单元的实际工况展开，没有冗余的结构修饰，每一处轴段、圆角、连接臂的尺寸都对应实际装配与受力需求。从安装边界来看，两端伸出的主轴颈为同轴等径设计，是整个零件的装配基准，装配时需要压入箱体两侧的滑动轴承衬套内，轴颈表面预留的粗糙度要求对应巴氏合金轴瓦的配合间隙，工作时主轴颈仅承受旋转方向的径向载荷，不传递偏心弯矩，因此轴段长度做了严格控制，避免过长导致的挠度变形，两端轴颈的端面预留有中心孔，既是加工时的定位基准，也可作为后续装配时安装轴向定位挡圈的配合面。偏心布置的曲柄销是连接连杆大头的核心部位，

　　其轴线与主轴颈轴线的偏心距直接决定了活塞的行程长度，设计时偏心距的取值严格匹配对应缸径的活塞往复运动范围，避免活塞运行到上止点时碰撞缸盖、下止点时脱出缸套的风险；曲柄销的直径比主轴颈略小，既满足连杆大头的装配尺寸要求，也能减少曲柄旋转时的不平衡质量，降低整机运行时的一阶振动。连接主轴颈与曲柄销的两块曲柄臂，采用了变截面的圆弧过渡设计，靠近主轴颈的位置厚度更大，向曲柄销方向逐渐收窄，这种结构是为了平衡应力分布——曲轴工作时，曲柄臂与轴颈连接的圆角位置是应力集中最严重的区域，燃气爆发压力传递到曲柄销时，会在圆角处产生交变的弯曲应力，大圆角过渡的设计可以把应力集中系数降低30%以上，避免长期交变载荷下出现疲劳裂纹。

　　曲柄臂的外侧没有额外加装平衡块，是因为这套曲轴针对的是小功率通用动力场景，整机自身重量较轻，曲柄臂本身的偏心质量已经可以抵消大部分活塞连杆组的往复惯性力，不需要额外增加平衡块来增大旋转惯量，同时也能压缩曲轴的整体径向尺寸，让动力单元的箱体结构更紧凑。从实际应用场景来看，这类单拐曲轴广泛适配小型通用汽油机、微型空气压缩机、小型农用植保喷雾泵的动力端，这类设备的转速普遍在3000转/分以内，爆发压力不高，对曲轴的抗扭强度要求适中，但对装配互换性、运行平稳性有明确要求。设计过程中，所有轴段的同轴度、圆柱度公差都按照IT7级精度设定，曲柄销与主轴颈的平行度公差控制在0.02mm以内，避免连杆运行时出现偏磨，导致异常发热、功率损耗增大的问题。

　　轴颈与曲柄臂连接的所有位置都没有采用直角过渡，全部做了R2以上的圆角处理，除了降低应力集中，也能避免热处理时直角位置出现淬火裂纹。从装配流程来看，曲轴装入箱体后，主轴颈的轴向窜动量需要控制在0.1-0.2mm之间，通过两端的止推垫片调整间隙，既不能因为间隙过小导致热胀卡死，也不能因为间隙过大导致运行时轴向窜动撞击箱体。曲柄销位置需要配合连杆大头的滚针轴承使用，因此曲柄销的表面硬度要求达到HRC55以上，硬化层深度不小于1.5mm，保证长期往复摩擦下的耐磨性能，而主轴颈因为配合滑动轴承，硬度要求略低，控制在HRC45-50即可，兼顾韧性与耐磨性。整套结构没有多余的工艺孔、减重槽，所有结构都服务于动力传输、装配定位、载荷承载的核心需求，建模时所有特征都采用参数化驱动，调整偏心距、轴颈直径、曲柄臂厚度等参数时，可以快速衍生出适配不同功率等级动力单元的曲轴结构，大幅缩短同系列产品的开发周期。
