阿基米德螺旋槽立式凸轮往复机构

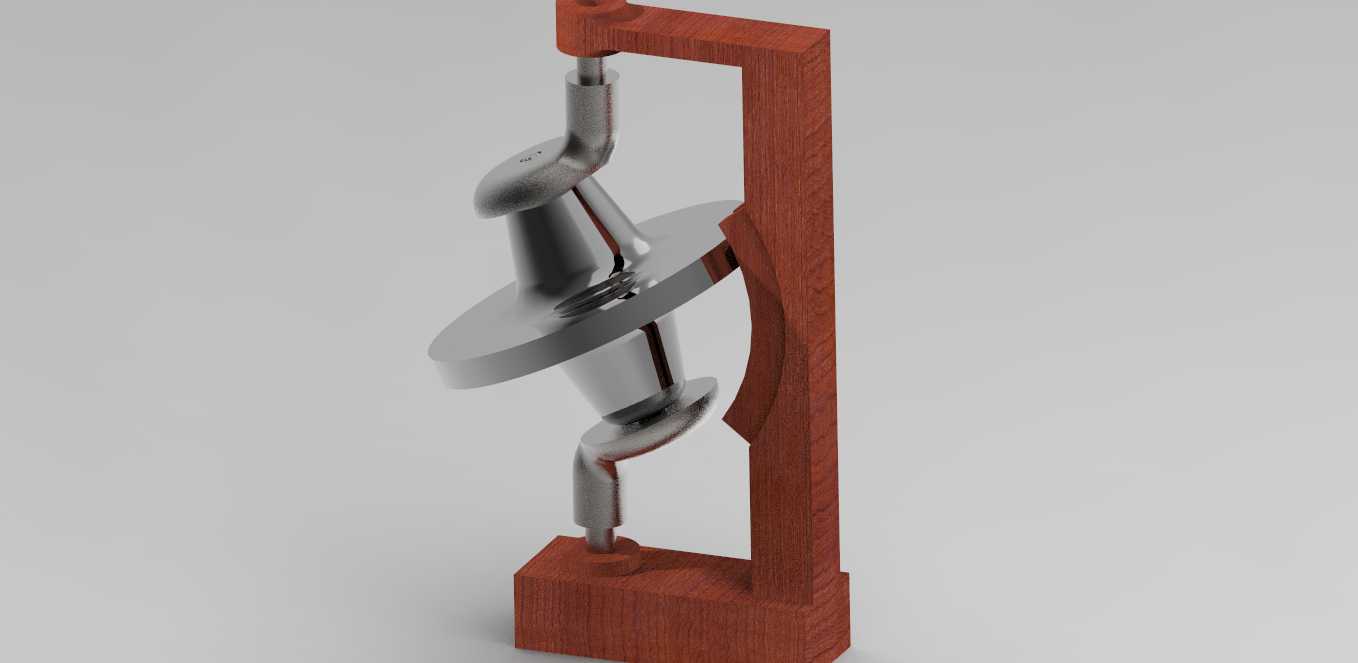

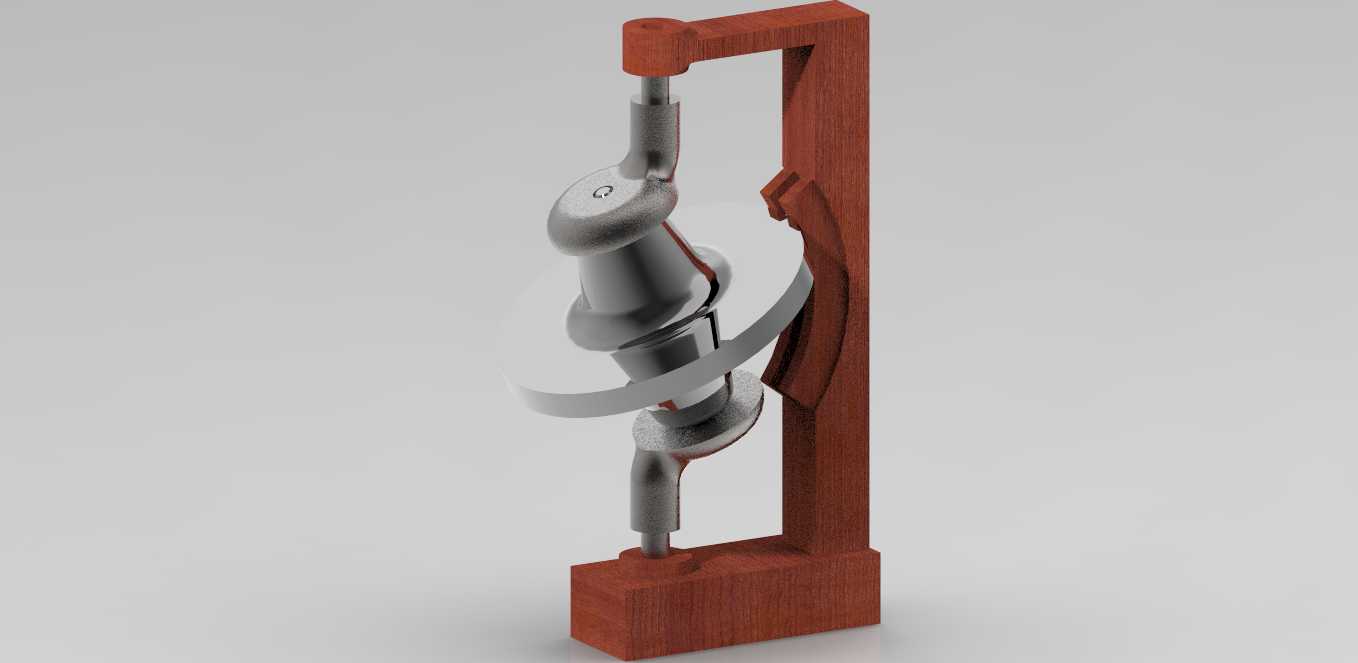

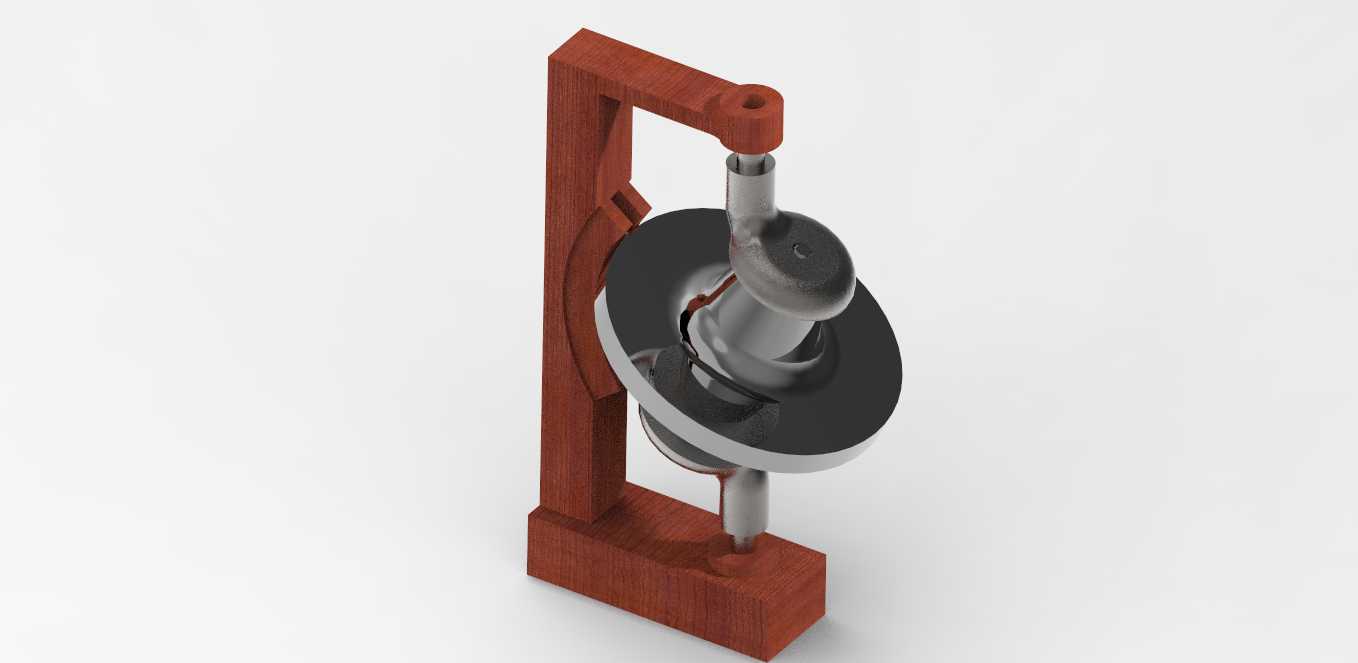

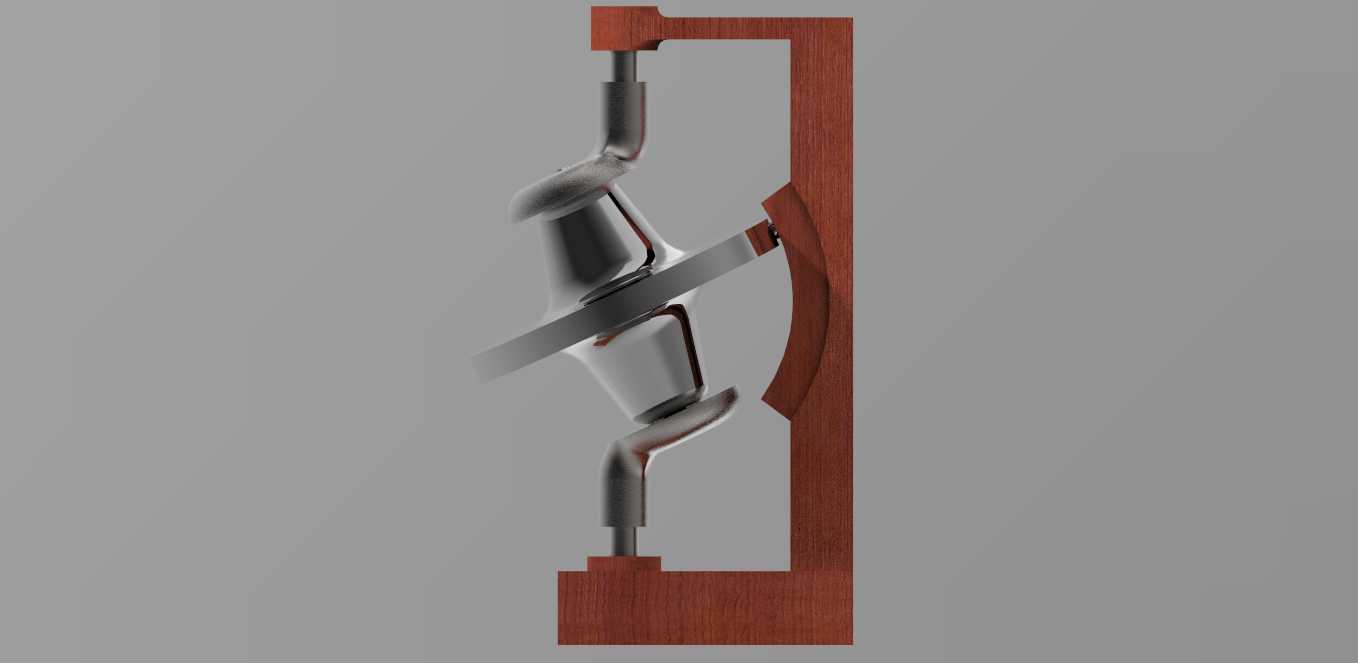

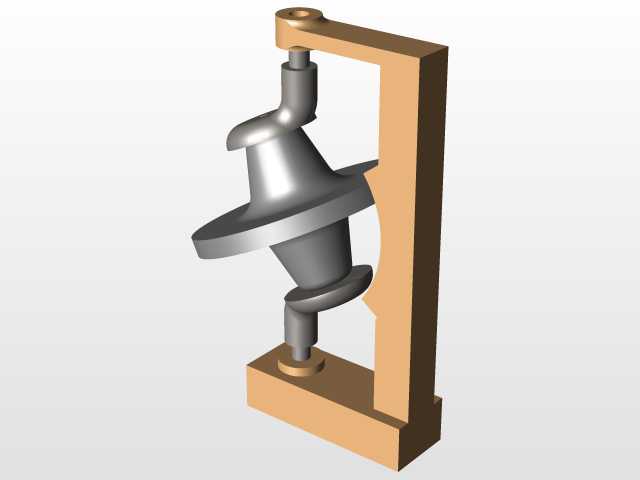

　　这套立式布置的螺旋槽凸轮往复机构，核心功能是将固定轴的连续回转运动，转化为从动件沿竖直方向的规律往复直线运动，常被用作机械原理教学演示教具、小型自动化设备的间歇进给执行单元，也可作为轻工包装、小零件分拣设备里的推料、抬升动作核心构件，在需要固定行程、稳定往复节拍的低负载工位上适配性极强。从结构组成来看，整套机构分为立式支撑机架、螺旋槽凸轮回转体、从动摆杆组件三个核心部分，机架采用一体式L型立式结构，底部为方形安装基座，背部为竖直支撑立臂，顶部伸出悬臂用于安装凸轮的上定位轴，这种一体式机架的刚性表现优于拼接式结构，在机构连续运转时不会出现立臂晃动、轴系偏移的问题，安装时只需通过基座上的四个预留沉孔，将整套机构固定在设备安装台面上即可，

　　不需要额外做支撑加固。核心的凸轮回转体采用变螺距螺旋槽设计，槽道轮廓经过平滑过渡处理，没有尖锐拐点，从动件端部的圆柱形导头嵌入螺旋槽内，当凸轮绕自身竖直轴线做连续回转时，导头会沿着螺旋槽的轨迹被推动，带动从动摆杆沿着竖直方向做上下往复运动，和普通盘形凸轮相比，这种螺旋槽结构的从动件运动行程更长，而且槽道两侧同时对导头形成约束，不需要额外加装复位弹簧就能实现双向驱动，大幅减少了附属零件数量，也避免了弹簧疲劳失效带来的维护问题。从动摆杆的上下两端都做了轴颈定位结构，分别插入机架顶部悬臂和底部基座的定位孔内，运动时的径向窜动量被控制在极小范围内，导头和螺旋槽的配合间隙经过合理设计，既不会因为间隙过大出现运动冲击，

　　也不会因为间隙过小出现卡滞，在低速运转工况下，从动件的运动平稳性表现优异，不会出现普通凸轮机构常见的刚性冲击问题。设计这套结构时，首先要根据需要的往复行程确定螺旋槽的总升程，再结合驱动电机的额定转速，匹配螺旋槽的导程变化曲线，确保从动件在上升、下降端点位置的速度平滑过渡到零，减少端点位置的碰撞噪音；机架部分的壁厚设计要兼顾刚性和整体重量，立式立臂的厚度要满足悬臂轴的支撑刚度要求，避免顶部悬臂在从动件运动时出现下挠变形，影响凸轮和从动件的配合精度。安装边界方面，整套机构的横向占用尺寸由机架底部基座的宽度决定，竖直方向的总高度由凸轮的总长度加上上下定位轴的伸出长度决定，在设备内部布局时，需要在机架正面预留出从动件运动的避让空间，

　　不能有其他零件干涉摆杆的上下运动路径，驱动端可以直接连接低速减速电机，也可以通过同步带轮连接动力源，适配不同的设备安装空间要求。和常见的曲柄滑块往复机构相比，这套螺旋槽凸轮机构的往复运动规律完全由螺旋槽的轮廓曲线决定，可以根据实际工位的动作需求，定制不同的槽道曲线，实现快进-慢进-快退等特殊运动节拍，不需要额外搭配复杂的控制程序，纯机械结构就能实现预设的动作逻辑，在一些对可靠性要求高、控制逻辑简单的专用设备上，这种纯机械驱动的结构比电控驱动的故障率更低，维护成本也更小。在实际教学场景中，这套机构可以直观展示空间凸轮的运动原理，让学习者清晰理解回转运动到直线往复运动的转化过程，槽道的外露设计也方便观察导头和槽道的配合状态，帮助理解凸轮轮廓曲线对从动件运动规律的影响；在工业应用场景中，这套机构可以经过尺寸放大和材料强化后，用作小型工件的抬升、推送机构，适配轻工、电子、食品包装等行业的低负载往复动作工位，结构简单可靠，加工难度低，普通的三轴铣床就能完成凸轮和机架的加工，不需要复杂的五轴加工设备，制造成本可控。
