汽车油路系统用带安装孔阶梯式封闭板

　　在汽车燃油供给、液压管路排布的实际装配场景中，这类阶梯式封闭板常被用于管路末端的端口封堵、腔体检修口的密封遮盖，是整车管路系统里不起眼但直接影响密封可靠性的小尺寸结构件。不同于常规平板式封堵件，它采用两级阶梯的外形结构，下部较宽的基座贴合安装基面，上部收窄的凸台嵌入待封堵的端口内腔，配合端面的密封垫就能实现径向与轴向的双重密封，避免管路内的油液、气体出现渗漏。

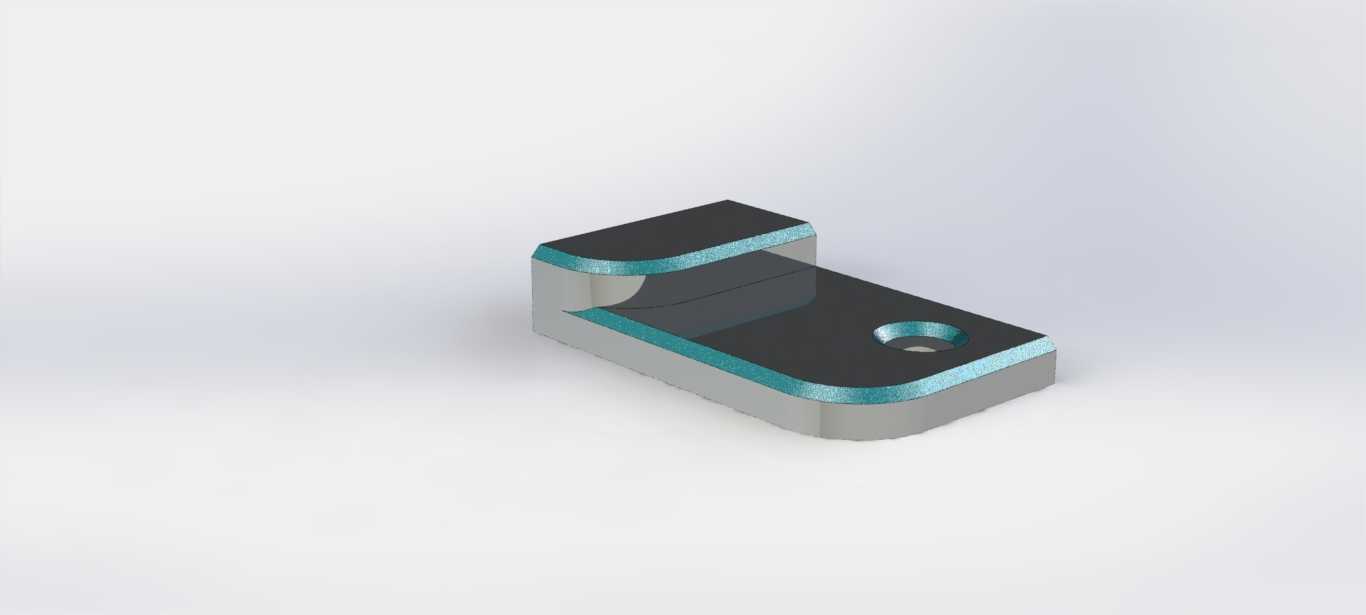

　　从结构设计的逻辑来看，板件上预留的单个沉头安装孔是核心的安装定位结构，孔位做了沉头处理，安装后螺栓头部完全没入板件平面以下，不会突出表面干涉周边其他管路或线束的排布，这一点在汽车底盘、发动机舱这类排布空间极其紧凑的场景里尤为重要——很多现场装配出现的干涉问题，往往就是因为小零件的凸起结构没有做避让处理，导致后期装配需要反复打磨调整，既耽误装配节拍，也容易破坏零件的表面防护层。

　　设计这类封闭板的时候，首先要确认的是待封堵端口的内径尺寸，上部凸台的外径要比端口内径小0.1-0.2mm，既保证装配时能顺利嵌入，又不会因为间隙过大导致密封垫受压不均出现渗漏；下部基座的外轮廓尺寸要覆盖端口周边的安装平面，至少超出端口边缘3mm以上，给密封垫留出足够的压紧宽度，避免密封垫受挤压后向外滑脱。板件的整体厚度要根据管路的工作压力来确定，常规乘用车低压油路用的封闭板，基座厚度一般在5-8mm，凸台厚度在3-4mm就能满足1MPa以内的工作压力要求，如果是高压液压回路用的封堵件，还要适当增加板厚，同时调整安装孔的位置，必要时采用双孔固定来提升压紧力的均匀性。

　　实际选型应用时，安装边界的确认是不能跳过的环节：首先要测量安装面的平面度，如果安装面存在超过0.1mm的凹凸差，哪怕封闭板的加工精度再高，压紧后也会出现密封间隙，这时候就需要先对安装面做铣平处理，或者增加厚度更大的弹性密封垫来补偿平面误差。其次要确认安装孔的中心距，这个封闭板的单孔设计对孔位的对中度要求更高，孔中心要和待封堵端口的中心完全重合，一旦偏移超过0.5mm，凸台就会和端口内壁发生剐蹭，甚至无法顺利装配，要是现场的安装孔位已经存在加工偏差，就需要适当放大凸台与端口的配合间隙，或者调整安装孔的孔径来补偿偏差。

　　从加工工艺的角度来说，这类板件一般采用铝合金或冷轧钢板冲压成型后再做机加工修整，阶梯的转角处做了小圆弧过渡，避免应力集中——车辆行驶过程中会持续产生振动，要是转角处是直角结构，长期受交变载荷作用很容易出现裂纹，导致密封失效。板件的边缘都做了倒角处理，没有锋利的毛刺，一方面避免装配时划伤操作人员的手套或皮肤，另一方面也不会割破配套的橡胶密封垫。表面处理根据使用场景的不同有所区别，底盘部位用的封闭板一般做镀锌钝化处理，提升耐盐雾腐蚀的能力，发动机舱内靠近高温区域的则会采用阳极氧化或喷塑处理，耐受更高的工作温度。

　　在三维建模过程中，这类零件的建模逻辑要优先配合装配需求来搭建：首先绘制安装基面的轮廓草图，确定基座的长宽尺寸和安装孔的位置，再拉伸生成基座实体，之后在基座上表面绘制凸台的轮廓，注意凸台的中心要和安装孔中心保持同轴，拉伸生成凸台后对所有锐边做倒圆角和倒角处理，最后在安装孔位置生成沉头结构。建模时要特别注意阶梯面的平面度要求，两个阶梯的端面都要和安装基准面保持平行，平行度公差控制在0.05mm以内，才能保证装配后密封面受力均匀。很多新手建模时容易忽略沉头孔的深度尺寸，要么沉头太浅导致螺栓头突出，要么沉头太深钻穿凸台，实际建模时要根据选用的螺栓规格来确定沉头深度，保证螺栓拧紧后头部低于板面0.5-1mm即可。

　　这类封闭板虽然结构简单，但在整车的管路系统里用量不小，不同管径的管路、不同位置的检修口都需要对应尺寸的封闭板来做封堵，建模时可以采用参数化设计的思路，把凸台外径、基座长宽、板厚、安装孔直径这些尺寸设置为可变参数，后续遇到同类型不同规格的封堵需求时，只需要修改对应参数就能快速生成新的模型，大幅提升设计效率。实际装配验证时，要重点检查三个位置的配合状态：一是凸台与端口内壁的间隙是否均匀，二是密封垫的压缩量是否在30%左右的合理区间，三是螺栓拧紧后板件有没有出现翘曲变形，这三点都满足的话，就能保证长期使用下的密封可靠性。
