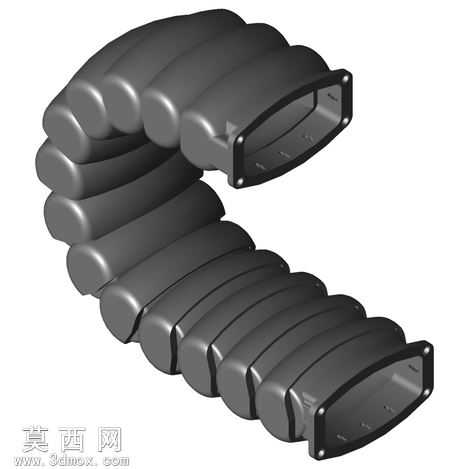

高防护可弯曲电缆软管保护RX管结构

本作品为适配恶劣工况的高防护可弯曲电缆保护RX管三维建模成果，建模阶段首先梳理产品核心功能定位，针对移动线缆、软管在复杂作业环境下易受磨损、拉扯、异物侵入的痛点，确定结构设计的核心方向。建模时先完成主体节段的参数化构建，依据产品覆盖的26x80mm到41x140mm内部尺寸区间，搭建可适配多规格的节段基础模型，每节防护段采用圆弧过渡的类矩形截面，既保证内部足够的线缆容纳空间，又避免棱角结构在弯折过程中产生应力集中。相邻节段之间设计为嵌套式铰接结构，通过限位结构控制弯折角度范围，实现80毫米到300毫米的弯折半径适配，满足设备移动过程中不同走向的布线需求，同时避免弯折过度损伤内部线缆。两端的连接法兰采用带安装孔的法兰边设计，建模时精准定位安装孔位，保证与设备端、安装支架的对接精度，法兰与主体节段做一体化衔接处理，消除拼接缝隙提升整体防护性能。材质渲染阶段，主体防护段选用高强度耐磨工程塑料材质，调整材质参数呈现哑光深灰的工业质感，表面添加细微的磨砂纹理还原实物的防滑耐磨属性，法兰边缘做轻微的高光处理体现结构的边界精度，整体渲染效果还原产品在工业场景下的真实视觉表现。结构设计上充分考虑恶劣环境的防护需求，节段拼接处做密封贴合设计，可有效阻挡粉尘、水渍、碎屑侵入内部管路，对内置的电缆、软管形成全方位防护，同时节段式的结构让整体管路具备优秀的跟随性，在设备往复移动、多方向位移的工况下，可顺畅跟随移动不会出现卡滞、拉扯内部线缆的问题。建模过程中对每一处铰接间隙都做了精准的参数控制，既保证弯折的灵活性，又避免间隙过大导致防护性能下降，同时预留了安装支架的适配接口，可匹配RX48.120.120.0等规格的安装支架实现快速固定，整体模型完整还原了产品的结构细节与功能特性，可直接用于工况模拟、安装适配验证等场景。
