便携走珠式除臭剂容器外观结构设计

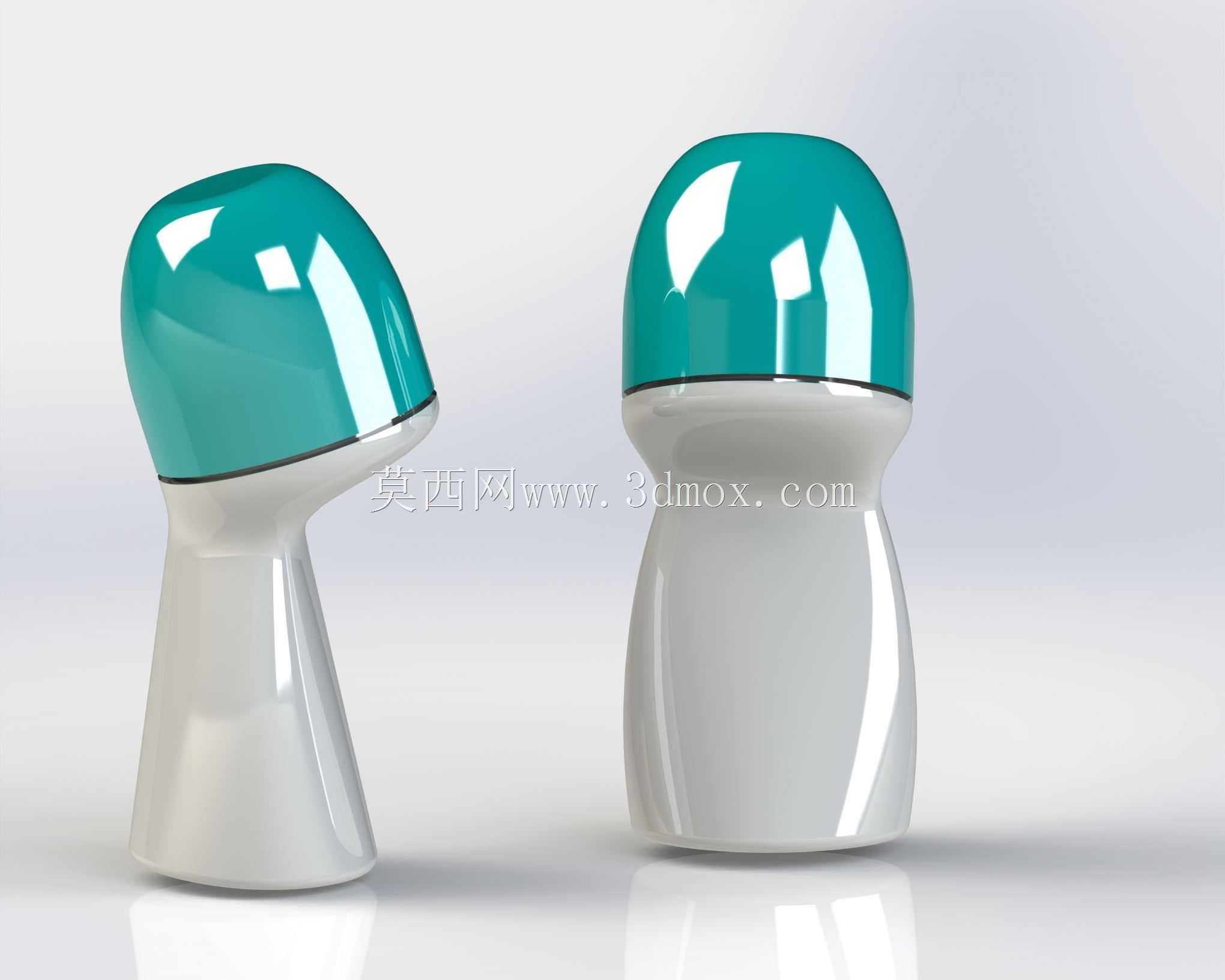

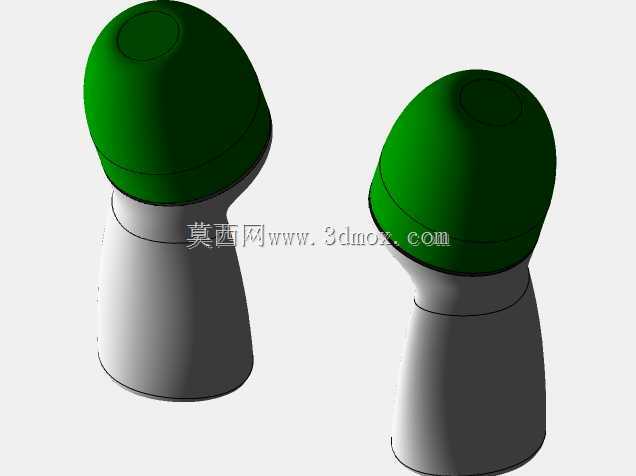

　　这款走珠式除臭剂容器的结构设计，核心围绕日化个人护理场景的实际使用需求展开，日常使用中，这类容器需要适配用户单手握持、反复滚动涂抹的操作习惯，同时要兼顾内容物密封防漏、出液均匀的核心功能。从结构分层来看，整体分为上盖、走珠装配腔、储液瓶身三个核心部分，上盖采用圆润的弧面造型，边缘做了0.8mm的圆角过渡，既避免开合时划伤手部，也能在扣合时与瓶身颈部的密封筋形成过盈配合，防止日常携带时内容物渗漏，上盖内壁设计有一圈环形卡位筋，与瓶身颈部的凸台配合后，可实现15N左右的扣合力，既不会因为扣合过紧导致开盖费力，也不会因为松动出现意外脱落的情况。走珠装配腔是整个结构的核心功能区，走珠的直径设计为18mm，采用球面与腔体口部的环形密封边接触，

　　密封边的粗糙度控制在Ra0.8以下，保证走珠滚动时既能带出均匀的液膜，又不会在静置状态下出现内容物渗漏，腔体内部设计有储液导流槽，可将瓶身内的除臭剂液体持续导流至走珠表面，避免使用过程中出现断液、出液不均的问题，导流槽的截面为梯形，宽度2mm，深度1.2mm，可在瓶身剩余少量液体时依然能将液体导流至走珠位置，提升内容物的利用率。瓶身部分采用收腰造型，最细处的直径为32mm，刚好适配成年用户单手握持的指围范围，握持区域的表面做了哑光磨砂处理，摩擦系数控制在0.35左右，避免手部沾有汗液时出现打滑的情况，瓶身底部做了3mm的平底设计，可稳定放置在洗漱台、桌面等平面上，不会出现倾倒的问题，瓶身的壁厚设计为1.2mm，

　　采用注塑成型工艺时可保证充模完整，同时具备足够的结构强度，日常挤压、跌落时不会出现开裂变形的情况。从安装边界来看，整个容器的总高度为92mm，最大直径为42mm，上盖高度为35mm，瓶身高度为57mm，各个部件的装配公差控制在±0.1mm范围内，保证批量生产时的装配一致性，走珠与腔体的配合间隙控制在0.05mm，既保证走珠可以灵活滚动，不会出现卡滞的情况，也不会因为间隙过大导致液体泄漏。在实际应用场景中，这类容器除了用于止汗除臭剂的包装，也可适配驱蚊液、止痒露等需要滚动涂抹的日化产品，结构设计上预留了一定的通用性，只需要调整走珠的密封压紧量，就可以适配不同黏度的内容物，对于黏度较低的水剂类内容物，可适当增加密封边的接触宽度，

　　提升密封性能；对于黏度较高的啫喱类内容物，可适当减小密封边的接触压力，保证走珠滚动时可以顺利带出内容物。设计过程中也充分考虑了注塑生产的工艺性，所有的加强筋、卡位结构都做了脱模斜度设计，斜度为1.5°，避免注塑脱模时出现粘模、拉伤的问题，各个部件的分型面都设置在外观不明显的位置，保证产品外观的整体性，上盖与瓶身的配色可根据品牌需求做差异化调整，上盖采用亮面处理，瓶身采用哑光处理，形成视觉上的层次感，提升产品的外观质感。
