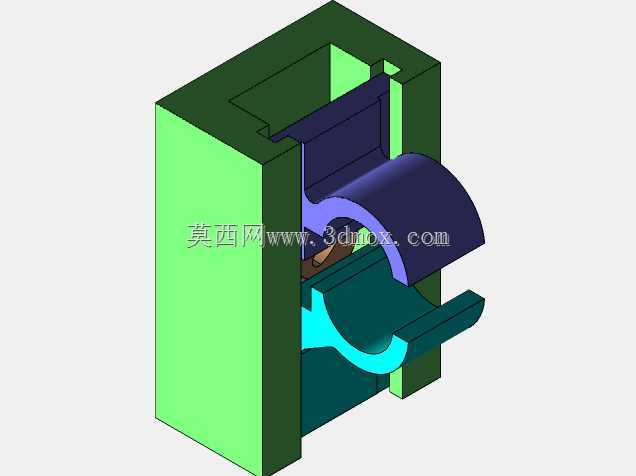

丝杠半螺母驱动用四连杆面凸轮操作机构

　　在各类需要实现丝杠副半螺母开合、啮合切换的工业设备场景中，这类四连杆面凸轮操作机构是核心的执行传动部件，常见于普通车床进给箱、专用螺纹加工设备、丝杠驱动的工装夹具切换工位、需要频繁脱开丝杠实现快速空程移动的精密滑台模组中，承担着半螺母与丝杠齿面的平稳啮合、可靠脱开、到位锁止的核心功能，避免半螺母在啮合过程中出现齿面磕碰、啮合不到位导致的传动间隙过大，或是脱开行程不足引发的运动卡滞问题。从结构设计逻辑来看，该机构采用面凸轮作为驱动输入件，通过凸轮曲面的轮廓升程、回程段设计，将操作端的旋转或摆动输入，转化为四连杆组的预定轨迹摆动，最终带动半螺母沿垂直于丝杠轴线的导向方向完成直线往复动作，相比传统的拨叉直接驱动结构，

　　面凸轮与四连杆的组合可以在有限的安装空间内实现更大的传动力矩，同时通过凸轮轮廓的休止段设计，能够在半螺母啮合到位、脱开到位两个极限位置实现机械自锁，无需额外增加定位锁止结构，避免设备运行过程中因振动导致半螺母意外脱开或是非正常啮合。整个机构的安装边界完全适配常规梯形丝杠、滚珠丝杠副的安装座尺寸，外部采用框式壳体作为安装基体，壳体上预留的安装孔位可直接与丝杠支撑座、设备床身的安装面贴合定位，不需要额外设计转接法兰，壳体的内腔轮廓同时作为四连杆摆动、半螺母移动的导向限位面，减少了单独加工导向槽的工序，也能避免外部切屑、灰尘进入机构内部造成运动副磨损。从功能特性上看，该机构的凸轮曲面经过轮廓优化，在半螺母接近丝杠齿面的啮合行程末端，

　　设计了降速升程段，让半螺母以极低的速度趋近丝杠齿面，有效降低齿面碰撞冲击，减少啮合过程中的齿面磨损，同时四连杆的铰接点均采用耐磨衬套结构，长期往复摆动下的铰接间隙可以通过衬套更换快速补偿，不需要整体报废连杆组件。在实际设备调试过程中，该机构的操作行程与半螺母的移动行程完全匹配，操作端的摆动角度控制在90度范围内即可完成全行程动作，符合一线操作人员的操作习惯，不会出现操作角度过大导致的操作疲劳，同时机构的传力比经过匹配，仅需要较小的操作力即可驱动半螺母完成啮合动作，即使在丝杠承受较大轴向负载的工况下，也能顺利完成半螺母的脱开操作，不会出现卡滞扳不动的情况。设计过程中充分考虑了机构的运动干涉问题，所有连杆的摆动轨迹、

　　凸轮的旋转范围都在壳体内腔完成，不会与周边的丝杠防护罩、进给导轨、润滑管路等周边部件产生空间干涉，同时壳体的下部预留了润滑脂加注通道，可以定期向内部的凸轮副、连杆铰接点加注润滑脂，延长机构的无故障运行周期。在不同的设备适配场景中，该机构可以通过调整凸轮轮廓的升程量，适配不同直径规格丝杠对应的半螺母开合行程，不需要改动外部壳体的安装尺寸，具备较强的通用性，四连杆的长度参数也可以根据实际安装空间做小幅调整，在保证运动轨迹符合要求的前提下，适配不同设备的内部布局要求。
