皮带张力调节用杠杆螺钉张紧机构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457023
  • 皮带张力调节用杠杆螺钉张紧机构

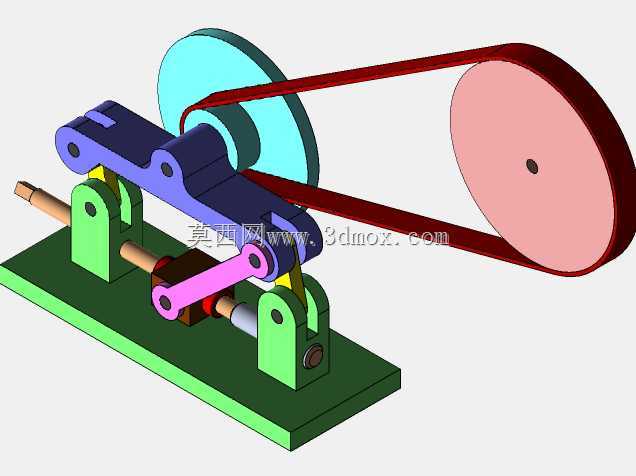

  在带传动系统的实际运维与设计环节,皮带张力的恒定维持直接决定传动效率、皮带使用寿命以及传动副的运转平稳性,这套杠杆-螺钉调节机构正是针对中小功率开式带传动场景开发的张紧解决方案,广泛适配轻工输送设备、小型机床辅机、台式实验装置等采用V带或平带传动的设备布局。不同于常见的定期张紧滑道结构,这套机构采用杠杆放大调节力矩的设计逻辑,通过螺钉的微量进给即可实现张紧轮位置的较大幅度调整,无需在设备开机状态下反复撬动电机底座调整中心距,也避免了自动张紧结构带来的额外阻尼与结构复杂度。从结构布局来看,整套机构以一块矩形安装底板作为承载基准,底板上设置两组对称的铰接支座,作为杠杆摆臂的旋转支点;摆臂一端搭载张紧轮组件,直接压合在皮带的松边外侧,

  另一端与调节螺钉组件形成抵接配合,螺钉的进给端通过铰接的粉色连杆与摆臂形成力传递路径,旋转螺钉即可推动连杆位移,带动摆臂绕支座支点转动,从而改变张紧轮对皮带的压下量,实现张力的精准调节。设计过程中充分考虑了安装边界的适配性,底板的安装孔位采用长圆孔设计,可在一定范围内适配不同机架的安装孔距,无需对原有设备基座进行二次打孔改造;张紧轮的轮缘宽度覆盖常规A、B型V带以及宽度20-50mm的平带使用需求,摆臂的摆动行程预留了皮带初始安装、磨损伸长后的张紧补偿余量,单圈螺钉进给对应的张紧轮位移量经过杠杆比换算后控制在0.2mm以内,可实现张力的精细化微调,避免调节过量导致皮带过载拉伸。在实际使用场景中,

  这套机构可直接安装在带传动两带轮的中间段松边位置,无需改动原有电机与从动轮的安装位置,尤其适合原有设备未预留张紧调节结构的改造场景;机构的铰接点均采用自润滑衬套配合,长期运转无需频繁加注润滑脂,调节螺钉采用细牙螺纹设计,具备良好的自锁性能,调节完成后无需额外锁止结构即可维持张紧位置,不会因为设备运转的振动导致张力松弛。结构的受力路径经过优化,张紧轮受到的皮带反力通过摆臂传递到支座与调节螺钉上,所有受力部件均采用等强度设计,摆臂的截面形状根据弯矩分布做了变厚度处理,在保证结构刚度的前提下尽可能降低整体重量,避免张紧机构自身重量对皮带产生额外的附加载荷。安装时需要注意张紧轮的压合方向需与皮带松边的运动方向匹配,

  保证皮带进入主动轮与从动轮的包角不会因为张紧轮的压合出现过度减小,同时调节螺钉的轴线与连杆的运动方向保持同轴,避免调节过程中出现卡滞、别劲的情况;整套机构的外形尺寸控制在紧凑范围内,不会与带轮、皮带护罩等周边部件产生运动干涉,可适配中心距在200-500mm范围内的常规带传动布局,对于空间受限的小型设备内部传动场景具备良好的适配性。不同于张紧轮直接固定在可调滑道上的结构,这套杠杆螺钉结构的调节操作端可以延伸到设备便于操作的外侧位置,操作人员无需靠近运转的皮带部件即可完成张力调整,大幅降低运维过程中的安全风险,同时杠杆结构的力放大效应使得操作人员仅用普通扳手即可完成大张紧力的调节,无需借助加长力臂等额外工具。
