杠杆螺旋空间联动传动结构设计

　　这套空间联动的杠杆螺旋组合结构，常被应用在需要小输入行程换取大输出推力、同时需要改变力传递方向的工装夹具、小型压紧装置以及实验教学演示台架上，很多非标设备里需要在狭窄安装空间内完成斜向压紧、螺旋进给同步联动的工位，都会参考这类结构的传动逻辑做适配改型。从实际使用场景来看，这类结构不需要额外配置复杂的电控驱动单元，仅靠手动摇臂输入扭矩，就能通过螺旋副的减速增扭特性，配合空间杠杆的力臂放大效果，在输出端获得稳定的轴向顶紧力，相比纯螺旋压紧结构，它能把操作端的布置位置偏移出工件正上方的作业空间，避免操作手柄和待加工工件、上下料路径产生干涉，在小型台钻的工件压紧工装、五金件组装的压合工位、以及教学用机构原理演示教具上都能见到同逻辑的结构变体。

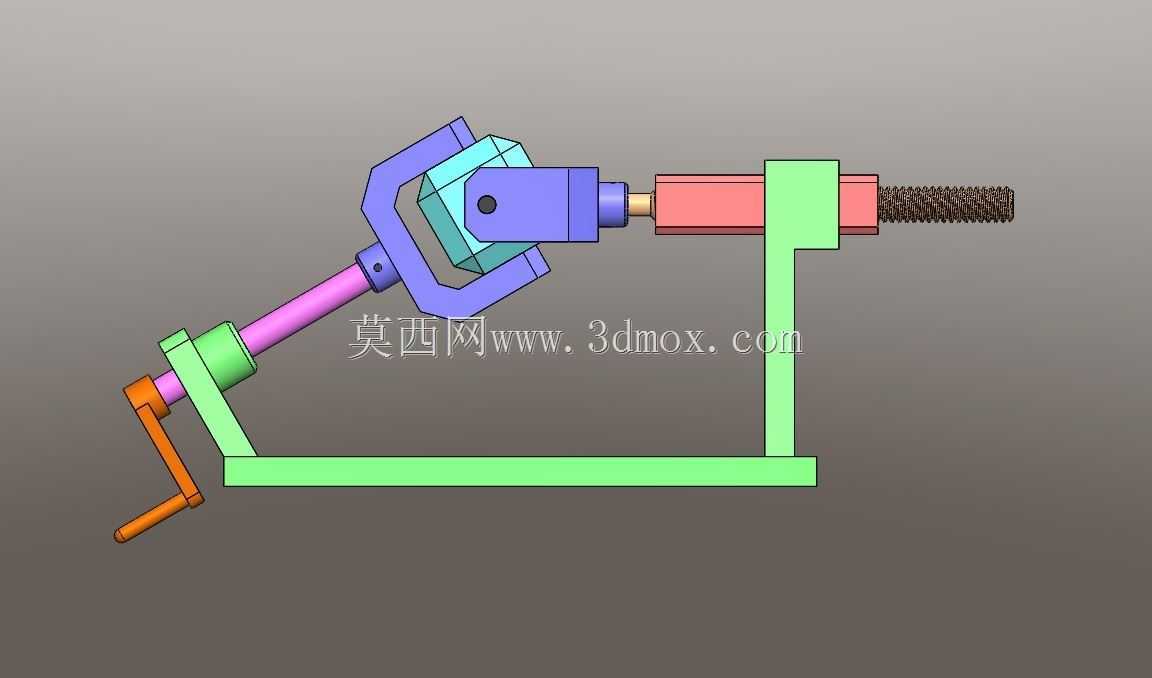

　　从功能特性上拆解，这套结构把螺旋传动的平稳进给特性和空间杠杆的变向传力特性做了结合，输入端的摇臂转动时，首先带动与之固连的转轴转动，转轴通过铰接的空间杠杆架把扭矩传递到螺旋副的螺母端，螺母转动时驱动带梯形螺纹的螺杆做轴向直线进给，螺杆的输出端可以根据实际需求加装压头、夹块或者顶针，完成压紧、顶持或者微调位移的动作。整个传动链里没有易损的精密传动件，所有铰接位置都采用间隙配合的销轴连接，日常使用仅需要定期在螺纹副和铰接点涂抹润滑脂就能维持顺畅传动，能适应车间多粉尘、少量切削液飞溅的工况，不会因为少量杂物进入配合面就出现卡滞。

　　设计这套结构的时候，首先要确定的是输出端需要的顶紧力和进给行程，以此反推螺旋副的螺纹参数——梯形螺纹的导程直接决定了输入扭矩和输出推力的比值，导程越小，增扭效果越好，但进给速度越慢，需要结合实际操作的节拍要求做平衡。空间杠杆的弯折角度是设计里的核心难点，要保证杠杆在整个摆动行程里，两端铰接点的运动轨迹不会和固定机架、螺旋副的运动部件产生运动干涉，同时要让力的传递角度尽可能处在效率最高的区间，避免出现传动死点，也就是当杠杆受力方向和铰接点连线夹角过小的时候，输入的力大部分会被铰接点的支撑力抵消，导致操作手感变沉、输出推力不足。机架的设计采用了L型的一体式弯折结构，底部的安装平面预留了螺栓过孔，可以直接固定在工作台面或者设备基板上，安装边界需要预留出摇臂转动的完整圆周空间，以及螺杆进给的最大伸出长度空间，避免安装后摇臂转动时碰到周边的设备部件。

　　从尺寸匹配的角度来说，螺旋副的公称直径要和输出端的额定推力匹配，避免螺杆在满负载顶紧的时候出现压杆失稳的情况，杠杆部分的截面尺寸要根据最大传递扭矩做抗弯校核，铰接销轴的直径要满足抗剪要求，防止长时间满负载使用后出现销轴变形、杠杆晃动的问题。固定螺旋螺母的支架部分要保证和螺杆轴线的同轴度，安装时需要先调整支架位置，确保螺杆转动进给时没有卡滞、别劲的情况，再锁紧支架的固定螺栓。这套结构的传动逻辑可以根据实际安装空间做灵活调整，比如改变杠杆的弯折角度就能调整操作摇臂的布置位置，更换不同导程的螺杆就能调整进给速度和输出推力的比值，不需要重新设计整个机架，适配性很强，很多非标设计人员在做小型手动压紧工装的时候，都会参考这类空间杠杆加螺旋传动的组合结构，来解决狭小空间里的力传递和方向转换问题。在教学场景里，这套结构也能直观演示空间连杆机构的运动特性、螺旋副的传动原理，以及力在空间传递过程中的分解与合成，帮助初学者理解空间机构和平面机构的设计差异，避免在实际设计中只考虑平面内的运动轨迹，忽略空间维度的干涉问题。
