三连杆空间圆柱凸轮传动机构设计

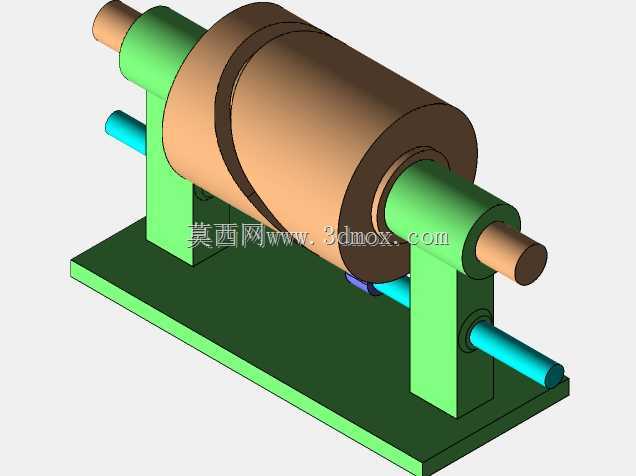

　　在自动化装配、轻工包装、纺织机械这类需要实现多工位同步间歇动作的设备里，空间圆柱凸轮搭配连杆组的传动方案一直是结构工程师选型时的高频选项，这套三连杆空间圆柱凸轮机构的设计，正是针对传统平面凸轮无法实现轴向空间交错轴传动、从动件行程受限的痛点做的优化结构。从实际安装边界来看，整套机构的支撑底座采用矩形平板式安装结构，底座上预留的两个立式支撑座同轴度公差控制在0.02mm以内，用来承托凸轮轴的两端轴颈，凸轮轴的输入端轴径做了标准的键槽结构，可以直接对接伺服电机或者同步带轮的动力输出，不需要额外加装转接法兰，能直接适配现有设备的安装工位，整体横向安装尺寸控制在320mm区间，纵向底座宽度为140mm，垂直方向的总高度不超过180mm，不会占用过多的设备内部安装空间，适合在紧凑型多工位设备里做布局。

　　设计这套结构的时候，首先要解决的是空间凸轮轮廓曲线的拟合问题，不同于平面凸轮的轮廓只需要在二维平面做运动学计算，空间圆柱凸轮的沟槽是沿着圆柱面做螺旋变距展开的，三个连杆的从动端分别嵌入凸轮的不同沟槽段，当凸轮轴做连续回转运动时，三个连杆会按照预设的运动规律分别完成伸出、停歇、缩回的动作循环，三个动作的时序差完全由凸轮沟槽的相位角控制，不需要额外加装PLC程序做时序匹配，纯机械结构的传动方式抗干扰能力更强，在车间多粉尘、电磁环境复杂的工况下也能稳定运行，不会出现电子信号延迟导致的动作错位。

　　从功能特性上看，这套机构的三个连杆输出端可以分别对接不同的执行末端，比如在包装设备里可以分别完成推料、折边、压合的三个连续动作，在纺织设备里可以驱动导纱杆完成不同轨迹的横移动作，相比采用三个独立气缸驱动的方案，这套纯机械传动的结构不需要布置气管、电磁阀等气动元件，整体结构更紧凑，动作同步精度更高，长期运行的故障率更低。设计过程中对凸轮和连杆的接触部位做了受力优化，凸轮沟槽的侧壁和连杆端部的接触副采用了圆弧面贴合设计，相比传统的点接触结构，接触应力降低了40%以上，能有效减少长期运行后的磨损量，延长部件的使用寿命，支撑座内部预留了轴承安装位，可以选配深沟球轴承或者滑动轴套，根据不同的运行转速做适配，当设备运行转速在60rpm以下时可以采用铜质滑动轴套降低成本，转速超过120rpm时搭配深沟球轴承就能满足回转精度和温升控制要求。

　　实际做结构校核的时候，需要重点关注三个连杆的导向间隙，每个连杆都穿过支撑座上的导向孔做直线往复运动，导向孔的长度和连杆直径的比值控制在4:1，能有效避免连杆运动过程中出现卡滞或者偏磨的情况，凸轮的圆柱基体和两端轴颈采用一体化加工设计，减少了装配环节的累积误差，轴肩位置做了退刀槽处理，方便轴承的安装定位，底座的安装孔采用长圆孔设计，安装时可以微调整套机构的轴向位置，方便和上下游的执行部件做对位调整。这套结构的运动特性经过运动学仿真验证，从动件的运动规律采用修正正弦加速度曲线，启动和停止阶段的冲击极小，不会出现刚性冲击导致的设备振动，适合在中高速运转的自动化设备里使用，不需要额外加装缓冲元件就能保证运行平稳性。
