滑块式杠杆螺杆联动传动机构

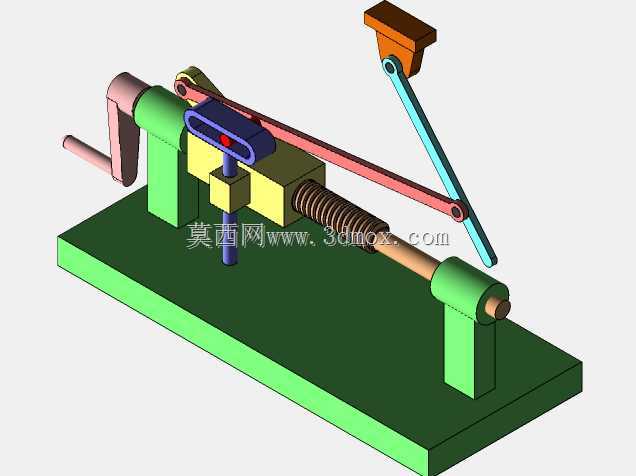

　　这套滑块杠杆螺杆联动结构，常被应用在轻工进给设备、小型工装夹具的行程调节单元中，也可作为教学演示机构用于运动学原理的具象展示，帮助从业者理解复合传动的运动转换逻辑。从实际功能来看，该机构通过转动端部的手摇输入轴，带动螺杆旋转，驱动与螺杆配合的滑移螺母沿轴向做直线进给，螺母上方铰接的杠杆组件随螺母的位移改变摆角，进而带动末端的滑块沿预设导向方向做往复运动，可实现旋转输入到直线往复输出的转换，同时能通过杠杆的铰接点位置调整，改变滑块的输出行程与传动力矩比，适配不同负载的动作需求。

　　设计过程中，首先确定了螺杆的导程参数，结合手摇输入的操作力范围，选用单头梯形螺纹作为螺杆的传动牙型，既保证了传动的自锁性，避免负载反向驱动螺杆回转，也兼顾了传动效率，降低手动操作的阻力。两个支撑座采用对称式布置，分别对螺杆的两端进行径向支撑，其中输入端支撑座预留了手摇柄的安装空间，避免手摇转动时与底座发生干涉，支撑座与底座之间采用定位销加螺栓的连接方式，保证装配后螺杆的轴线与底座平面平行，防止螺杆转动时出现卡滞。滑移螺母与滑块之间设置了导向滑槽，限制螺母的周向转动自由度，确保螺杆转动时螺母仅能沿轴向移动，不会随螺杆同步回转。杠杆组件共设置三个铰接点，分别连接滑移螺母、固定支座与末端输出滑块，铰接点处采用间隙配合的销轴连接，预留了合适的转动间隙，避免运动过程中出现过约束导致的机构卡死，同时销轴端部设置了轴向限位结构，防止机构运转过程中销轴脱出。

　　安装边界方面，整套机构的底座为矩形平板结构，平板上预留了四个安装沉孔，可直接通过螺栓固定在设备机架或工作台面上，沉孔的位置尺寸按照通用工装的安装间距设计，适配多数小型设备的安装接口。机构的整体外轮廓在运动全程无超出底座投影范围的部件，手摇柄转动时的最大回转半径经过校核，不会与周边安装的其他部件发生碰撞，末端滑块的运动行程两端设置了机械限位块，限制滑块的最大位移量，避免超行程导致杠杆组件与其他结构发生磕碰。从结构细节来看，所有运动副的接触面都预留了润滑脂填充空间，可在装配时涂抹润滑脂降低运动磨损，延长机构的使用寿命，各结构件的壁厚经过刚度校核，在额定负载下不会出现明显的形变，保证传动精度的稳定性。

　　在实际选型应用时，可根据所需的输出行程调整螺杆的有效长度，也可通过改变杠杆上铰接点的位置，调整输出端的运动速度与推力，比如将与滑块连接的铰接点靠近固定铰接点，可获得更大的输出推力，适合需要夹紧作业的工装场景；若将铰接点外移，则可获得更大的滑块行程，适合长距离进给的输送场景。整套机构的运动逻辑清晰，零部件结构简单，加工难度低，多数零件可采用常规的车削、铣削工艺完成加工，装配过程无需专用工装，普通钳工即可完成组装调试，后期维护也十分便捷，仅需定期检查铰接销轴的磨损情况与螺杆的润滑状态即可，非常适合应用在对成本敏感、动作可靠性要求高的小型机械设备中。
