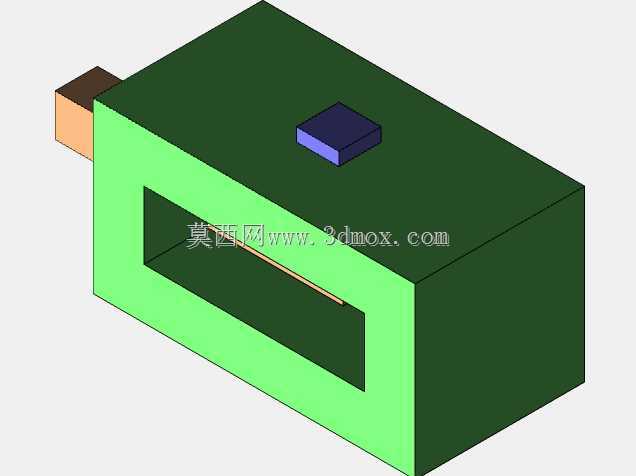

三杆楔式传动锁紧机构三维结构

　　在工装夹具、轻载冲压工位以及小型自动化装配线的定位环节，这类楔式锁紧结构的应用频次远高于常规的螺旋压紧或者气动压头，核心原因在于其纯机械结构的自锁可靠性，不需要额外配置气源或者动力源，仅靠输入端的直线位移就能实现稳定的锁紧保持，在断气断电的工况下也不会出现松脱风险，非常适合用在需要长时间保持压紧力的装配定位场景。从结构布局来看，这套三杆楔式机构采用了框式主体作为承载基座，基座内腔预留了足够的楔块滑动行程，侧面伸出的输入杆端可以连接手动推杆或者小型气缸的输出端，顶面的压块作为执行输出端，直接和待压紧的工件表面接触。设计过程中首先要确认楔面的角度参数，楔角必须小于摩擦角才能实现可靠自锁，通常这类轻载应用的楔角控制在6到8度区间，

　　既不会因为角度过小导致输入行程过长，也不会因为角度过大失去自锁特性。三杆的布局分别对应输入传动杆、楔块联动杆以及输出压杆，三个杆件的运动方向互相垂直，通过楔面的斜面传动把水平方向的输入力转换为垂直方向的压紧输出，传动过程中力的放大倍数和楔角的正切值直接相关，设计时需要根据所需的压紧力反推输入力的大小，匹配对应的操作力或者驱动元件参数。安装边界方面，框式基座的底面设置了两个安装定位孔，可以直接通过螺栓固定在工装台板或者设备机架上，不需要额外设计转接安装板，基座的侧面输入杆端预留了15毫米的伸出长度，足够连接标准的气缸接头或者手动操作手柄，顶面的压块行程控制在5毫米以内，避免过大的行程导致楔块脱离配合面。实际应用中，

　　这类机构常被用在小型零件的钻孔工装定位、装配线的工件临时固定以及检测工位的工件压紧，相比传统的螺旋压板结构，它的操作行程更短，锁紧和松开的动作耗时不到螺旋结构的三分之一，而且没有螺纹磨损导致的压紧力衰减问题，长期使用的维护成本更低。结构设计上，楔块和框体内腔的配合采用间隙配合，间隙量控制在0.02到0.05毫米之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致压紧位置出现偏移，压块的下端面可以根据工件的外形更换不同的仿形压头，适配不同外形的工件压紧需求。需要注意的是，楔面的表面粗糙度要控制在Ra1.6以下，降低滑动过程中的摩擦阻力，减少长期使用的磨损量，配合面可以添加少量润滑脂进一步提升动作流畅度，延长结构使用寿命。

　　在三维建模过程中，需要重点校验三个杆件的运动干涉情况，尤其是楔块滑动到极限位置时，要确认输入杆不会和基座端面发生碰撞，输出压块不会超出基座的顶面边界，同时要模拟自锁状态下的受力情况，验证结构件的强度是否满足压紧力的负载要求，避免长期受力出现结构变形。
