格什戈林连杆式齿轮变速传动结构

项目分类:齿轮 发布时间:2021-12-19 ID:457034
  • 格什戈林连杆式齿轮变速传动结构

  在非标自动化传动方案设计、教学实验台搭建以及小型专用设备的动力传输环节,非圆齿轮搭配连杆的变速传动结构一直是实现特殊运动规律输出的核心方案之一,这套格什戈林变速杆机构正是针对这类需求完成的结构设计,区别于常规定传动比的圆柱齿轮减速结构,它能够在输入轴转速恒定的前提下,通过连杆与两个啮合齿轮的配合,输出具备周期性变速特性的旋转运动,适配那些需要从动件按特定速度曲线完成动作的工况。

  从实际应用场景来看,这类结构常出现在轻工包装设备的送料工位、纺织机械的导纱驱动单元、以及教学演示用的运动学实验台架上——比如包装线的间歇送膜动作,不需要额外加装凸轮分割器,仅通过齿轮与连杆的组合就能实现送料阶段快速进给、停留阶段平稳减速的运动特性,相比凸轮结构,它的加工难度更低,调整传动比的灵活度更高,不需要针对单一运动规律定制复杂的凸轮轮廓,只需要调整连杆的铰接点位、两个啮合齿轮的相对中心距,就能适配不同的输出速度曲线需求。

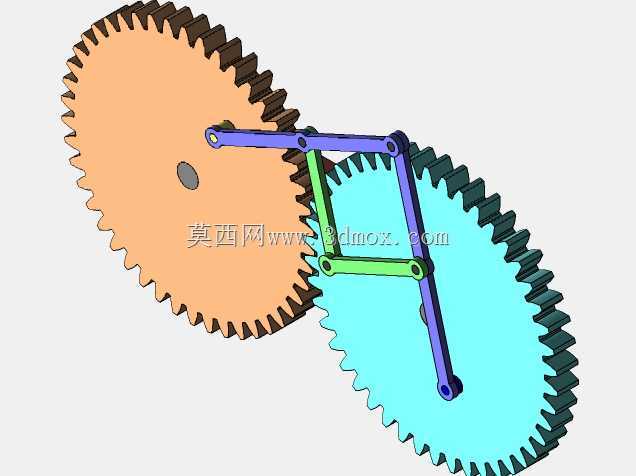

  这套结构的核心功能特性,在于通过平行四边形连杆组件连接两个啮合的非圆齿轮,打破了常规齿轮传动定传动比的限制。两个齿轮分别作为主动与从动回转单元,连杆的四个铰接点分别固定在两个齿轮的端面偏心位置,当主动齿轮匀速转动时,连杆会随着齿轮的转动产生平面复合运动,一方面约束两个齿轮的啮合中心距始终保持在合理啮合范围内,避免非圆齿轮转动过程中出现卡滞或脱啮问题,另一方面通过连杆的牵连运动,叠加齿轮本身的啮合传动比变化,让从动齿轮的输出转速呈现出按特定周期变化的规律,这种变速特性是纯齿轮传动或者纯连杆机构都无法单独实现的:纯非圆齿轮传动的变速规律完全由齿轮节曲线决定,加工完成后无法调整,而纯连杆机构的输出行程有限,很难实现连续整周的旋转变速输出。

  从设计思路层面拆解,这套结构首先要完成的是两个非圆齿轮的节曲线拟合,需要根据目标输出转速的变化周期,反推齿轮节曲线的极坐标方程,保证两个齿轮在整周转动过程中,任意啮合点的节曲线公法线都能通过对应瞬时的传动节点,避免出现传动干涉;其次是连杆组件的点位设计,四个铰接孔的位置精度直接决定了机构运行的顺畅度,设计时需要先做运动学仿真,遍历主动齿轮转动一周过程中连杆的所有位置,校验铰接点的运动轨迹是否存在死点,同时要保证连杆在运动过程中不会和齿轮轮齿、安装轴发生结构干涉,连杆的截面尺寸需要根据传递的扭矩做强度校核,一般选用45号钢调质处理即可满足常规轻载传动的需求,铰接位置采用铜套配合销轴的结构,减少长期运行的磨损量。

  关于外形尺寸与安装边界,这套结构的整体安装空间由两个齿轮的分度圆最大直径、连杆的运动包络范围共同决定,两个齿轮的中心距需要根据节曲线的最大向径做预留,安装时主动轴与从动轴需要保持严格平行,轴端的轴向定位要可靠,避免齿轮转动过程中出现轴向窜动导致啮合错位;连杆组件安装在齿轮的外侧端面,需要预留至少15mm的轴向安装空间,防止连杆转动时和安装墙板发生摩擦,齿轮的齿宽一般取模数的8-10倍,保证轮齿的接触强度足够,铰接销轴的直径需要根据传递扭矩计算,一般不小于齿轮安装轴直径的三分之一,销轴两端需要加装开口销或者轴端挡圈做轴向固定,防止高速运行时销轴脱出。

  在实际装配调试过程中,需要先手动盘车检查整周转动是否存在卡滞点,重点关注连杆运动到上下极限位置时,是否会和齿轮的轮毂部分发生碰撞,齿轮的啮合侧隙需要调整到0.1-0.2mm之间,侧隙过大会导致传动反向间隙过大,输出运动精度不足,侧隙过小则会加剧轮齿磨损,甚至出现运行卡滞的问题;铰接位置需要定期加注润滑脂,减少销轴和铜套的磨损,保证机构长期运行的平稳性。这类结构相比传统的变速机构,结构组成更简单,零件加工工艺性更好,没有复杂的异形曲面零件,普通的线切割、数控铣床就能完成所有零件的加工,制造成本更低,非常适合中小载荷、需要特定变速规律的传动场景使用。
