多段组合式传动齿轮轴结构设计

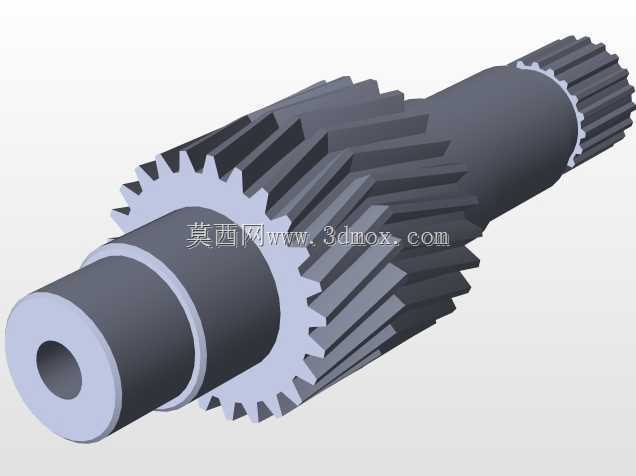

　　这款组合式齿轮轴是传动系统里的核心承载零件，日常在重载变速传动场景里出镜率极高，不管是商用车变速器的中间轴、工业减速机的输入输出轴段，还是工程机械传动箱的动力传递路径上，这类集成多段齿形的轴件都承担着扭矩传递、转速匹配的核心作用。做这个零件的三维结构设计时，首先要捋清整个传动链的载荷边界：轴身集成的大直径斜齿段，主要承担大减速比工况下的扭矩传递，斜齿的螺旋角选取要兼顾啮合重合度与轴向力平衡，齿向修形量需要匹配配对齿轮的安装距偏差，避免偏载导致的齿面点蚀；轴端的小直径外花键段，是用来连接同步器、联轴器或者外接动力输出接口的，花键的定心方式选小径定心，能保证高速转动下的同轴度，减少花键副的磨损量。

　　从结构布局来看，轴身的阶梯段不是随意做的直径变化，每一段轴径的尺寸都要对应安装轴承的配合公差，中间的光轴轴肩是轴承内圈的定位面，轴肩的高度要严格控制在轴承内圈倒角允许的范围内，避免轴承安装不到位；轴端的中心通孔是减重兼做润滑油道的设计，通孔的直径要兼顾轴的扭转强度与通油流量，孔口的倒角要做圆滑过渡，减少应力集中，避免交变载荷下从孔口位置萌生疲劳裂纹。

　　实际建模过程中，齿形部分的参数化建模是重点，斜齿轮的渐开线齿廓要按照端面模数来生成，螺旋线的导程要和螺旋角、分度圆直径匹配，齿根的过渡圆角不能省略，这个圆角直接影响齿根弯曲疲劳强度，很多新手建模时容易把齿根做成直角，实际加工里滚齿工序自然会带出过渡圆角，三维模型里必须还原这个细节，否则后续做有限元强度分析时，齿根应力结果会比实际值偏大很多，误导结构优化方向。花键部分的齿形要符合矩形花键或者渐开线花键的标准参数，齿侧的配合公差带要根据传动精度等级选取，一般传动用花键选滑动配合还是固定配合，要根据连接部件是否需要轴向滑移来定，比如连接同步器的花键就需要留轴向滑动间隙，连接固定法兰的花键就可以选较紧的配合。

　　安装边界方面，两个轴承安装位的跨距要经过轴的挠度校核，跨距太大的话轴在满载时的挠曲变形量会超过齿轮啮合允许的错位量，导致齿面接触偏载，噪音变大、寿命缩短；跨距太小的话会让轴承支反力变大，降低轴承的额定寿命。轴上的各个齿段的轴向位置要和箱体内部的齿轮安装位置严格对应，轴向定位的卡环槽、锁紧螺纹的位置要预留足够的装拆空间，比如锁紧螺母的位置要留出扳手的操作空间，卡环的安装槽尺寸要匹配标准卡环的规格，不能随意设计非标尺寸增加后续采购和装配的难度。

　　从实际使用场景来说，这类集成多段齿形的齿轮轴，相比分体式的齿轮加平键连接的轴结构，优势在于取消了键连接的应力集中点，能承受更大的冲击载荷，同时减少了装配环节的累计误差，同轴度更容易保证，适合在重载、高转速的传动工况下使用。设计时还要考虑热处理工艺的实现性，比如齿面需要高频淬火的话，齿根的圆角半径要满足淬火层的连续分布要求，不能出现尖角导致淬火开裂；轴的整体调质硬度要匹配强度要求，不同轴段的硬度差要控制在合理范围内，避免装配时压装轴承导致轴面拉伤。另外，轴上的润滑结构不能忽略，斜齿段啮合时甩出的润滑油，要能通过轴身的导油槽流到轴承位置，对轴承进行润滑，中心通孔的位置可以开径向油孔，把润滑油引导到花键连接位置，减少花键齿面的磨损。建模时还要注意各个退刀槽、越程槽的设计，比如磨削轴承安装位时需要的砂轮越程槽，滚齿时的退刀槽宽度，都要符合加工工艺要求，不能出现刀具无法加工的结构，很多新手设计的轴件看起来结构没问题，实际拿到车间加工时才发现没有留退刀位置，导致零件无法加工，或者需要额外改结构增加成本。
