卧式圆筒高压灭菌设备结构设计方案

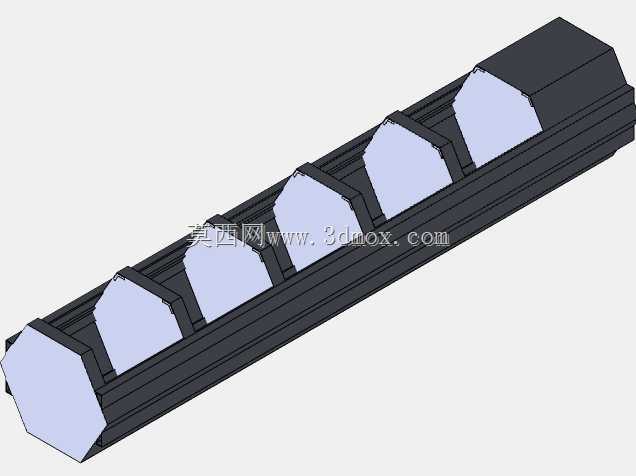

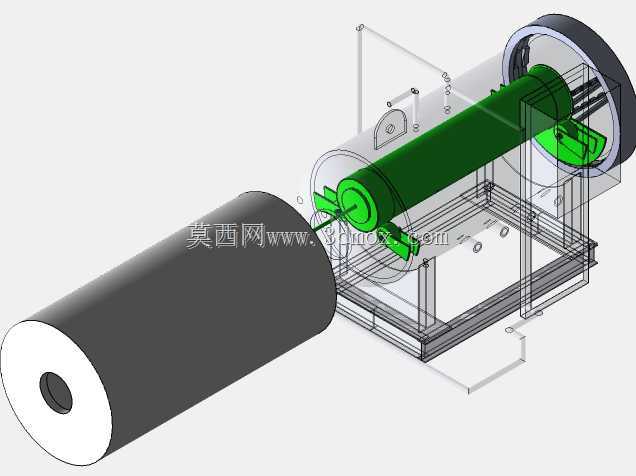

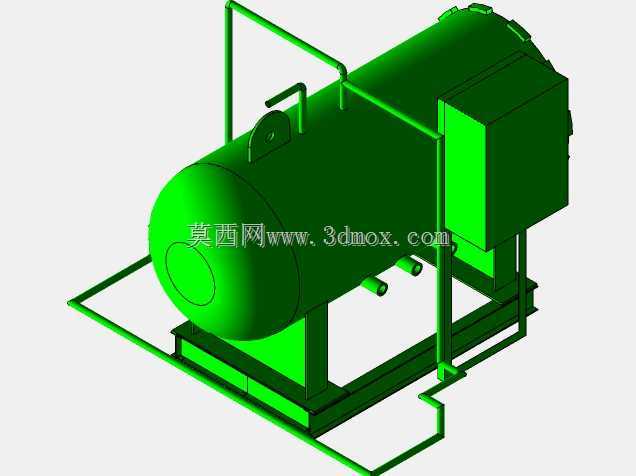

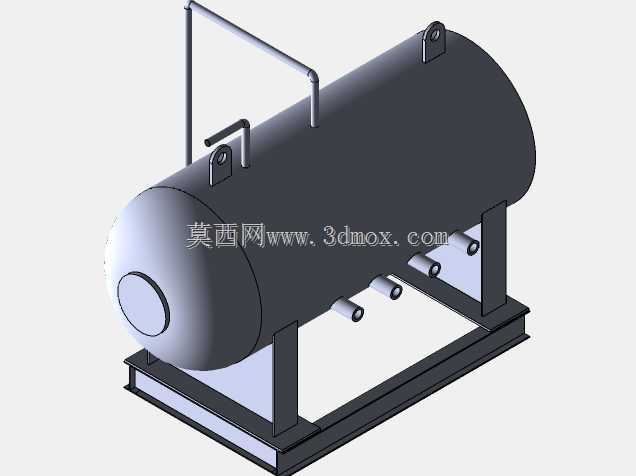

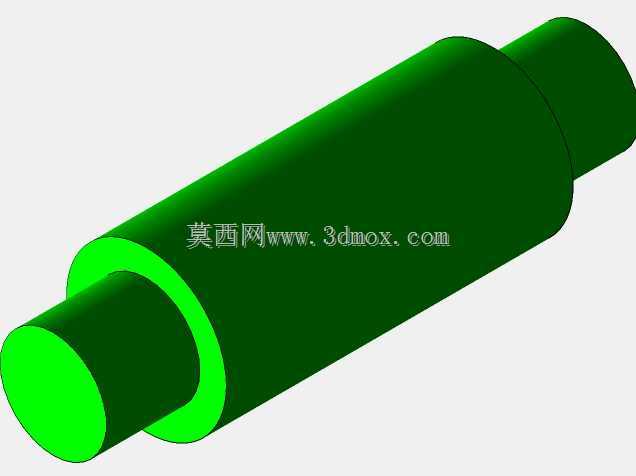

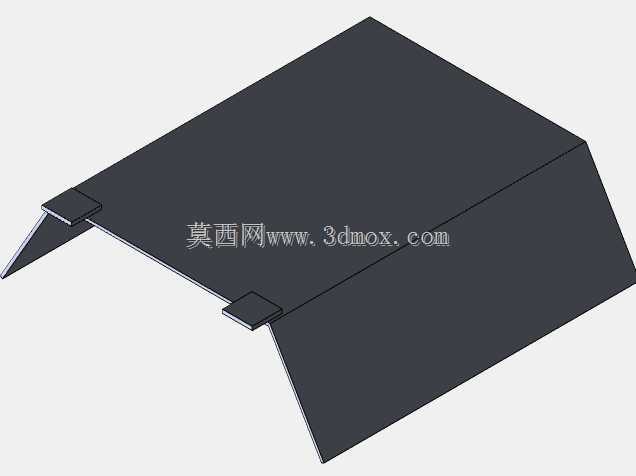

　　在食品加工、医疗卫生、生物实验等场景中，高压灭菌是实现物料无害化处理、杀灭耐热芽孢与致病菌的核心工艺环节，这类卧式圆筒结构的灭菌设备，相比立式灭菌舱拥有更大的单批次处理容积，适合连续化、大批量的物料灭菌作业，尤其适配包装类食品、实验耗材、医用织物等规整物料的批量处理需求。从结构设计逻辑来看，该设备采用卧式圆筒作为核心承压腔体，筒体一端设置快开式密封端盖，端盖通过周向均布的锁紧结构实现与筒体法兰的压紧密封，配合环形密封胶条可承受0.1-0.3MPa的饱和蒸汽压力，确保灭菌过程中腔体内无蒸汽泄漏，维持稳定的高温高压环境。腔体内部设置的物料承载辊道，可适配标准物料托盘的推入与取出，辊道采用悬臂式支撑结构，减少腔体内部的卫生死角，

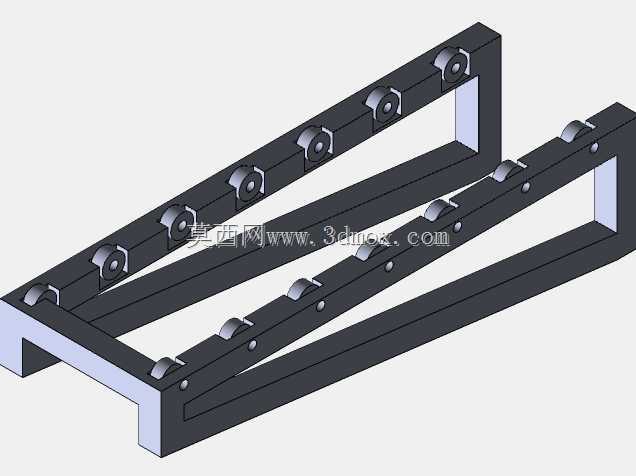

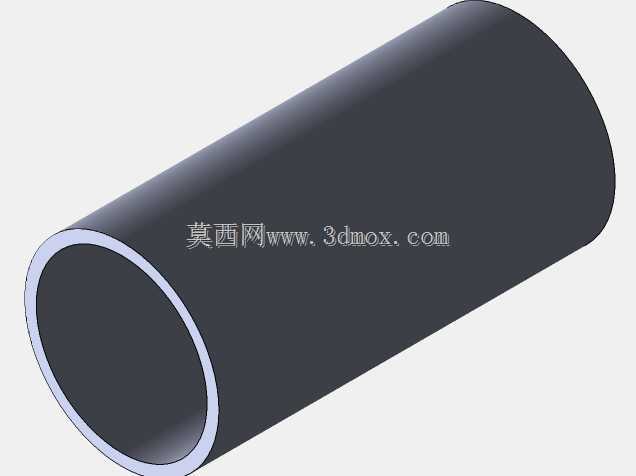

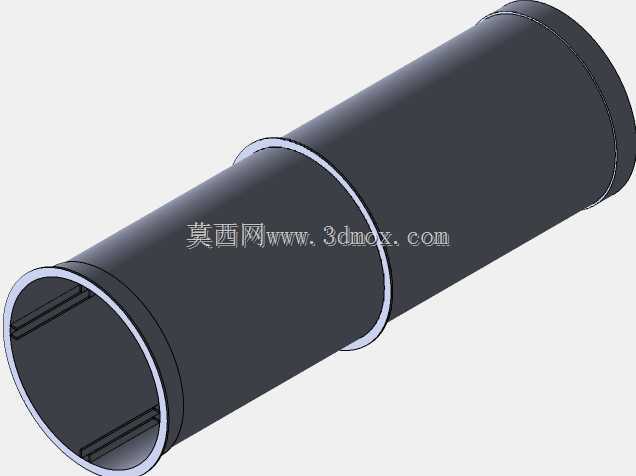

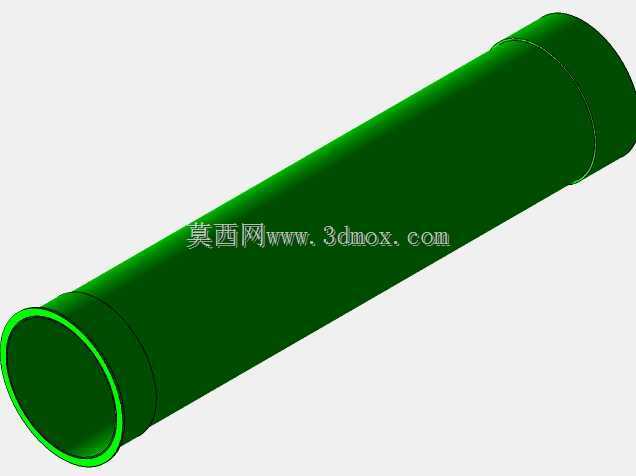

　　便于日常清洁与残留污渍清理，避免物料残渣在腔体内积存造成二次污染。设备的动力与管路组件集中布置在筒体尾部的机架区域，机架采用型钢焊接框架结构，通过地脚螺栓与地面实现刚性固定，整体安装边界需预留端盖开启的操作空间、尾部管路的维护空间，筒体轴线距离地面的高度适配操作人员站立作业的操作高度，无需额外配置登高辅助设施即可完成物料装卸作业。设计过程中针对承压腔体的壁厚做了等强度校核，筒体采用等厚度卷制圆筒，在端盖法兰、尾部管路接口位置做局部加厚处理，既满足压力容器的强度要求，又尽可能控制设备整体重量，降低机架的承载负荷。腔体内部的蒸汽喷口沿筒体轴向均匀布置，可确保饱和蒸汽在腔体内快速均匀扩散，避免出现局部温度死角，

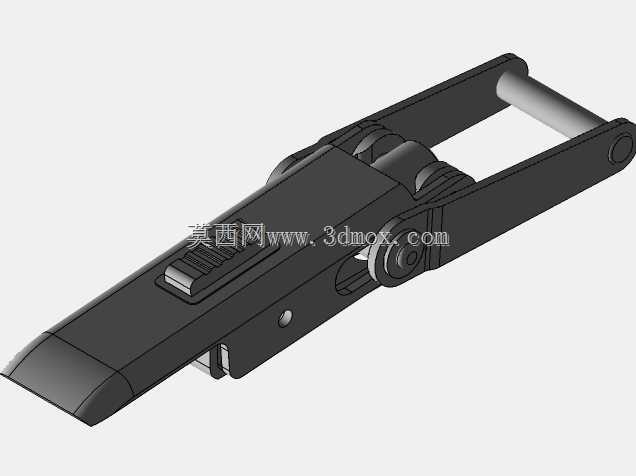

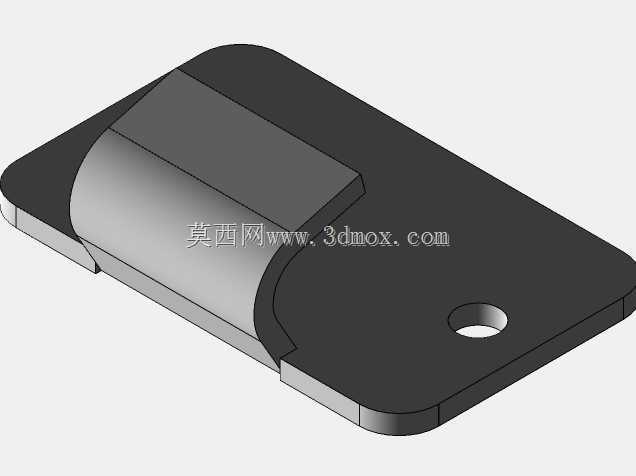

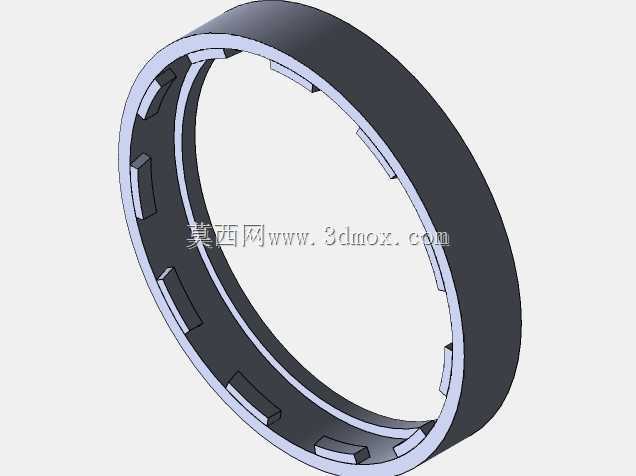

　　保证不同位置的物料都能达到设定的灭菌温度与时长要求。端盖的锁紧机构采用联动式设计，转动手轮即可驱动周向锁紧块同步动作，相比独立螺栓锁紧的结构，可大幅缩短端盖开闭的操作时间，提升单批次作业的周转效率，同时锁紧机构设置到位联锁装置，只有当所有锁紧块完全卡入法兰卡槽后，蒸汽进气阀才能开启，避免带压状态下端盖误开启造成安全事故。设备底部的冷凝水排放管路设置在筒体最低点，可在灭菌过程中及时排出腔体内积存的冷凝水，避免冷凝水浸泡下部物料影响灭菌效果，同时排放管路配套温度检测装置，可通过冷凝水的温度反馈判断腔体内的实际温度状态，辅助温控系统实现精准的温度调节。从安装适配性来看，该设备的整体外形尺寸适配常规工业厂房的门洞尺寸，

　　设备进场无需对建筑结构做额外改造，机架底部设置的可调垫铁可对设备水平度进行微调，确保筒体轴线处于水平状态，避免长期运行过程中因筒体倾斜造成端盖密封面受力不均，引发密封失效泄漏问题。在结构细节处理上，所有与物料、蒸汽接触的零部件表面都做了圆弧过渡处理，没有尖锐棱角与卫生死角，表面粗糙度达到卫生级要求，可耐受高温蒸汽的长期冲刷与消毒试剂的腐蚀，适配食品、医药领域的卫生规范要求。腔体外部的保温层采用硅酸铝棉填充，外部包裹不锈钢蒙皮，可降低设备运行过程中的表面散热损失，减少能源消耗，同时避免操作人员误触高温表面造成烫伤。
