变速箱放气器传输连接结构设计

　　这套结构主要面向商用车、工程机械搭载的手动变速箱维保改装场景，解决原厂放气器位置不合理、通气阻力大导致的变速箱运行过程中内部压力失衡问题。车辆在重载爬坡、长时间高负荷工况下，变速箱内部齿轮油温度会快速升高，腔体内空气受热膨胀，如果放气路径不通畅，内部正压会把齿轮油从油封、结合面缝隙处挤出来，造成漏油故障；而低温环境下停机冷却时，若放气阀开启压力匹配不当，又会吸入外界带粉尘、水汽的空气，长期积累会造成齿轮油乳化、轴承磨损加剧的问题，这套传输结构就是把放气器的通气路径通过转接结构延伸到更合理的安装位置，同时保留原有压力平衡的核心功能。

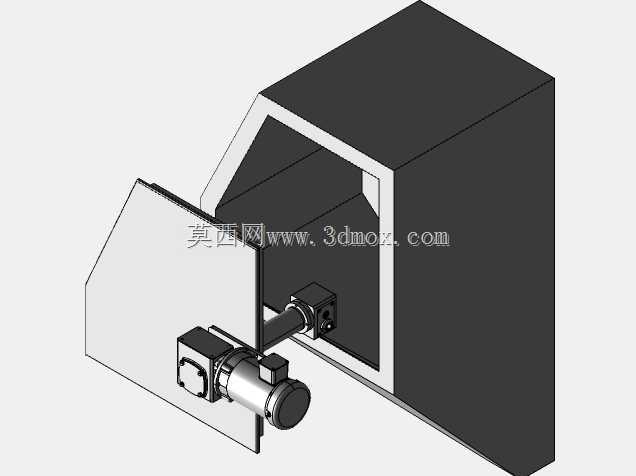

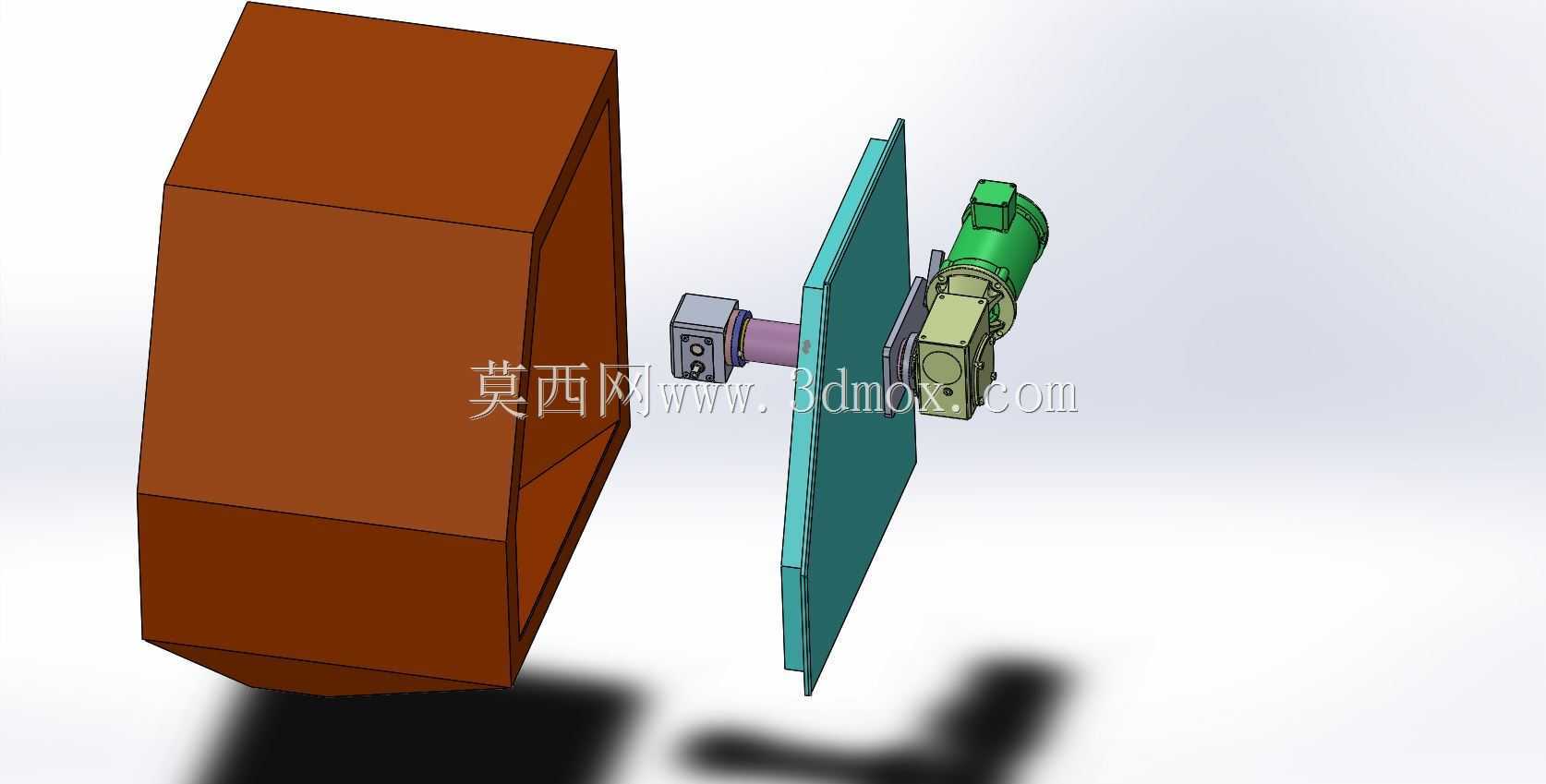

　　从结构组成来看，整套组件包含箱体侧转接座、安装立板、传动连接段、齿轮啮合副、驱动端连接座几个部分。箱体侧转接座采用和变速箱壳体材质膨胀系数接近的铸钢材质加工，和箱体结合的端面做了0.8μm粗糙度的平面加工，预装耐油橡胶密封垫，避免结合面漏油；转接座内部的通气通道做了圆滑过渡处理，没有直角拐点，能减少气流阻力，避免油气在通道内积聚凝结。中间的安装立板是整套结构的承载基准，厚度根据安装位置的振动量级做了匹配，板上预留了三个螺栓固定孔，孔位公差控制在±0.1mm范围内，能保证安装后各段轴系的同轴度，避免运行过程中出现偏磨。

　　传动连接段没有采用常规的青铜螺钉做轴向定位，而是靠齿轮副的啮合端面做轴向限位，这种设计的好处是减少了不同金属材质接触带来的电化学腐蚀风险，在变速箱周边常年存在油雾、温差大的使用环境下，不会出现螺钉锈蚀卡死、后期维保拆不下来的问题。齿轮部分采用渐开线圆柱直齿设计，模数根据传递的小扭矩做了匹配，齿面做了高频淬火处理，硬度达到HRC45-50，能承受长期往复微动带来的磨损，因为这套结构里的齿轮并不传递大扭矩，只是做放气器启闭动作的联动，所以齿宽做了适当收窄，减少整体重量和占用空间。

　　设计过程中首先考虑的是安装边界的适配性，整套结构突出变速箱原壳体表面的尺寸控制在180mm以内，不会和周边的车架横梁、换挡拉杆、管线束产生运动干涉；安装立板的固定孔位做了长圆孔设计，允许±5mm的安装位置调整量，能适配不同批次、不同厂家生产的变速箱壳体铸造公差，不用在现场二次打孔修配。通气通道的直径经过计算，匹配变速箱最大容积下的温升速率，能保证在每分钟60℃的温升速度下，腔体内外压差不超过5kPa，完全满足油封的承压耐受范围，不会出现鼓油封的故障。

　　实际装车使用时，这套结构的驱动端可以和驾驶室控制的小行程执行器连接，在车辆涉水深度超过原厂放气器高度的时候，可以临时关闭放气通道，避免外界的水从放气阀进入变速箱内部；日常行驶状态下放气通道保持常开，和大气连通，平衡腔体内外压力。和传统的直接在变速箱顶部装放气阀的结构相比，这套传输结构把放气器的最终安装位置抬高了220mm，同时避开了雨水、洗车水直接冲刷的位置，能大幅减少进水、进灰的概率。

　　结构建模过程中，各配合面的公差做了分层设计：和箱体接触的密封面采用过渡配合，轴和齿轮的配合采用H7/k6的过渡配合，既保证装配时不需要大力敲击，又能保证运行过程中不会出现松旷。所有棱角位置都做了R2以上的圆角处理，避免应力集中，在车辆长期振动的工况下不会出现焊缝、安装脚开裂的问题。考虑到维保便利性，整个结构的所有连接螺栓都采用标准M6、M8的外六角螺栓，用常规套筒就能完成拆装，不需要专用工具，后期更换密封件、清理通气通道的时候操作很方便。

　　另外在结构布局上，把齿轮啮合副设置在立板外侧的防护壳体内，避免外界的泥沙直接溅到齿面上，造成齿面磨粒磨损；防护壳体和立板之间采用卡扣加密封胶条的连接方式，既能挡住泥沙，又能快速拆开检查齿轮啮合状态。通气通道的最低位置预留了直径1mm的回油孔，通道内凝结的齿轮油可以顺着回油孔重新流回变速箱内部，不会长期积存在通道内形成油泥堵塞通路。
