诺信机器人配套铅笔高度调节工装结构

　　在自动化点胶、涂覆以及精密标记类产线工位中，这类配套诺信机器人的高度调节结构，主要解决末端执行件在Z轴方向的精准定位与快速调整需求，尤其适配铅笔类细长杆状作业端头的位置校准场景。日常产线换型、不同厚度工件切换作业时，无需重新对机器人整体轨迹做全量示教，仅通过该调节结构就能完成作业端头的高度微调，大幅缩减换型调试的停机时长，在3C电子外壳标记、小型零部件涂胶划线这类对作业头高度公差要求控制在0.1mm级别的工位中，这类结构的实用性非常突出。

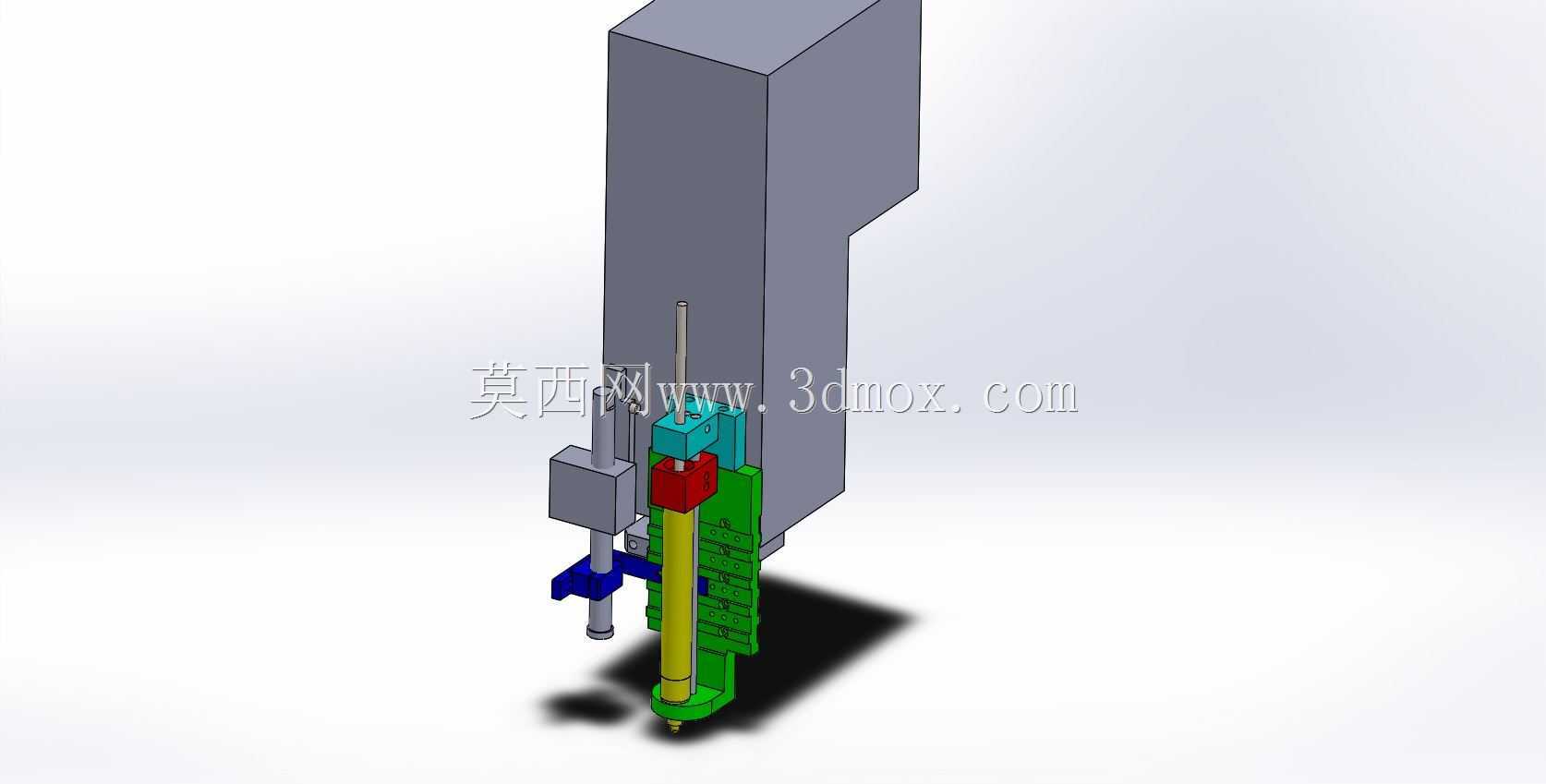

　　从结构设计逻辑来看，整套调节组件采用侧装固定方式，依托L型安装基座实现与机器人末端法兰的刚性连接，基座的安装孔位做了长圆孔设计，允许安装阶段的初始位置偏差补偿，降低装配对位的精度要求。核心调节部分采用导杆与锁紧块配合的结构，黄色的细长导向杆贯穿绿色的调节座体，搭配红色的锁紧限位块，既可以实现连续无级的高度调整，调整到位后通过侧向锁紧螺钉就能完成位置固定，不会出现作业过程中的位置滑移。端头的蓝色定位件直接与铅笔类作业端头配合，做了轴向的防转槽设计，避免作业过程中端头出现周向转动影响作业精度。

　　实际应用中，这套结构的安装边界需要匹配诺信机器人末端的安装尺寸，基座的竖直段长度控制在120mm左右，水平安装段的宽度为45mm，整套调节组件的总行程为30mm，完全覆盖常规产线工件厚度波动带来的高度差调整需求。导向杆采用硬质阳极氧化铝合金材质，调节座选用POM工程塑料，既保证了调节过程的顺滑无卡滞，又能控制整体重量，不会给机器人末端带来额外的负载负担，整套组件的总重量控制在180g以内，适配小负载机器人的负载参数要求。

　　设计阶段特意规避了复杂的传动结构，没有采用齿轮齿条或者丝杆这类高精度但维护成本高的调节方式，而是采用直滑式锁紧结构，一线操作人员无需专用工具，仅用内六角扳手就能完成调整与锁紧操作，日常维护仅需定期在导向杆表面涂抹少量润滑脂即可，没有易损件需要频繁更换。结构上做了防掉落设计，调节座的上下两端都设置了硬限位块，即使松开锁紧螺钉，调节座也不会从导向杆上滑脱，避免调试过程中零件掉落砸伤工件或者设备。

　　从作业适配性来看，这套结构除了适配铅笔类标记端头，更换不同的端头夹持件后，也可以适配点胶针、划线针、小型探针等不同类型的作业端头，通用性较强。在多品种小批量的柔性生产场景中，这类快调结构的优势尤为明显，相比固定高度的末端安装座，它能兼容更多规格的工件作业需求，减少不同产品对应的专用工装数量，降低产线的工装存储与管理成本。

　　结构的刚性表现经过实际验证，在机器人以1.2m/s的移动速度作业时，端头的位置抖动量控制在0.05mm以内，不会因为调节结构的刚性不足导致作业轨迹出现偏差。所有外露的零部件都做了圆角处理，没有尖锐棱角，避免操作人员调试过程中被划伤，符合设备安全设计的相关要求。安装时不需要对机器人原有末端结构做任何改造，直接通过螺栓连接就能完成装配，不需要额外的转接板，进一步压缩了安装调试的周期。
