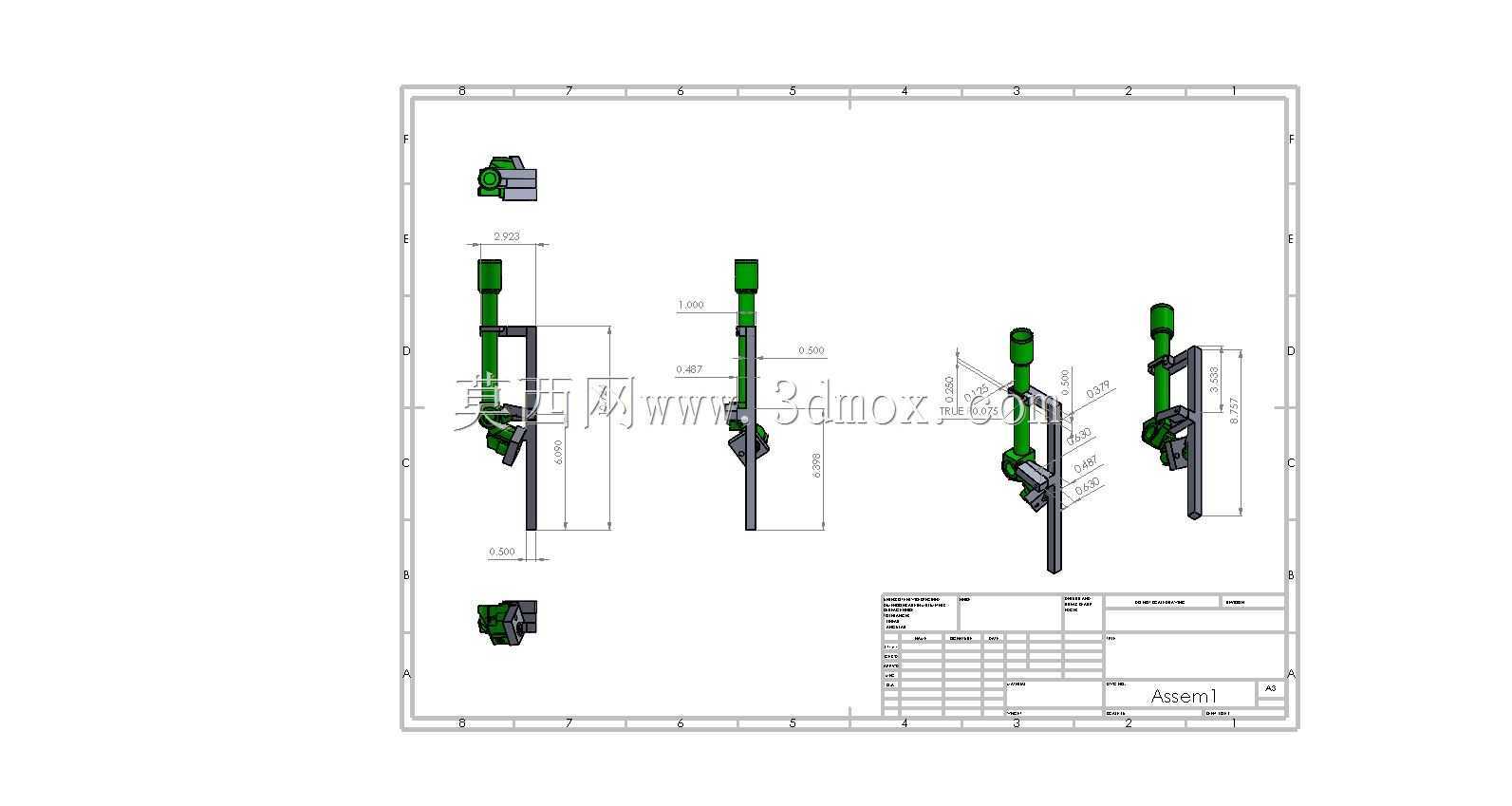

钎焊工位专用固定管夹具结构设计

　　在钎焊加工的产线布局中，管件类工件的定位精度直接决定焊缝成型质量与批量加工的一致性，这套固定管夹具正是针对钎焊工序中细长管件与配套接头的装夹需求开发，适配多规格带弯折结构的固定管类零件钎焊作业。从实际产线应用来看，这类夹具主要布置在手工钎焊工位或半自动钎焊设备的工件装夹端，替代传统的台虎钳简易装夹方式，解决细长管件装夹时易变形、角度定位不准、多工序装夹基准偏移的常见问题。夹具的核心功能是在钎焊过程中对固定管的轴向位置、弯折角度、接头对接间隙进行刚性约束，确保焊料熔融流动时管件不会因热变形或外力触碰出现错位，避免出现焊缝虚接、管件角度超差、接头同轴度不达标的质量缺陷。从结构设计思路上，这套夹具采用分体式定位与快压锁紧结合的方案，

　　针对固定管的不同结构段设置对应定位支撑：对于管件的直杆段，采用开式V型定位槽做径向约束，槽面做圆角处理避免划伤管件表面，同时预留足够的避让空间，防止钎焊时高温热量直接传导到夹具定位面造成夹具退火变形；对于管件的弯折成型段，设置仿形定位块，完全贴合弯折处的外轮廓，限制管件的周向转动自由度，确保每次装夹后管件的接头朝向、弯折角度完全一致，无需每次装夹后反复调整位置；对于需要焊接的接头端，设置独立的定位顶紧结构，通过弹簧顶销将接头与管件端部顶紧，保证焊接间隙稳定在钎焊工艺要求的0.05-0.15mm区间内，避免间隙过大导致焊料无法填满缝隙，或是间隙过小造成焊料无法渗入形成虚焊。锁紧部分采用快速夹钳结构，操作人员单手即可完成装夹与拆卸动作，

　　相比螺栓锁紧的工装，单工位装夹时间可缩短60%以上，适配批量加工的节拍要求。从安装边界与尺寸适配来看，这套夹具的底座采用标准安装孔位设计，可直接固定在标准工作台的T型槽上，也可适配自动化钎焊设备的变位机安装法兰，整体安装轮廓尺寸控制在紧凑范围内，不会占用过多工位操作空间，操作人员在焊接时可灵活调整操作姿态，不会被夹具结构阻挡焊枪的操作路径。针对钎焊作业的高温工况，夹具与工件接触的定位块、顶销部件均采用耐热合金钢材质，表面做氧化处理，减少焊渣飞溅的粘附，日常清理仅需用铜刷扫去表面焊渣即可，无需复杂维护。在实际使用中，这套夹具可兼容同系列不同长度规格的固定管钎焊作业，仅需更换对应位置的仿形定位块即可快速切换生产型号，

　　换型时间控制在10分钟以内，适配多品种小批量的钎焊加工需求。不同于通用焊接夹具，这套结构专门针对固定管类零件的结构特点做了优化，避开了管件上的焊点位置，所有定位支撑点都设置在距离焊缝20mm以外的区域，既保证装夹刚性，又避免夹具吸收过多焊接热量导致焊缝区域升温速度变慢，影响钎焊的温度曲线控制。同时夹具上设置了专门的接渣槽，焊接过程中滴落的多余焊料会直接落入接渣槽内，不会粘结在工作台表面或是夹具的活动部件上，减少日常清理的工作量。对于细长管件容易出现的装夹变形问题，设计时在管件的中段位置增加了辅助支撑结构，支撑高度可根据管件的实际挠度做微调，避免管件在自身重力作用下出现弯曲，导致焊接后管件直线度超差。整套夹具的活动部件均做了防尘处理，适配焊接车间多粉尘、多焊渣的作业环境，活动转轴位置加装了耐高温的防尘套，防止焊渣进入转轴造成卡滞，延长工装的使用寿命。在定位精度控制上，所有定位面的加工公差控制在±0.02mm以内，重复装夹精度可稳定在±0.05mm范围内，完全满足钎焊工序的定位精度要求，焊接后管件的角度偏差、接头位置偏差均可控制在工艺允许的公差范围内，大幅降低后续校形工序的工作量，提升整体加工效率。
