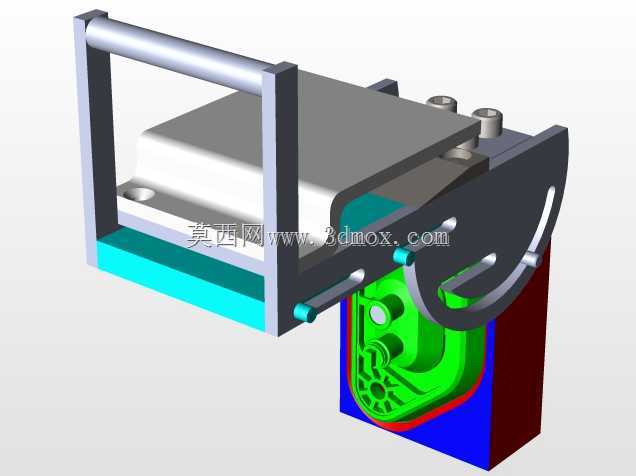

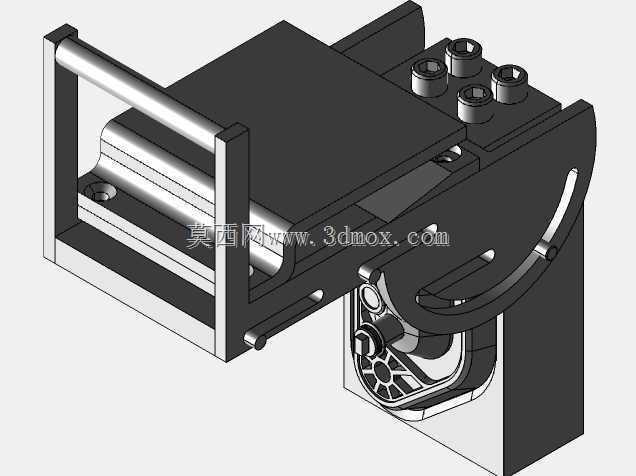

在常规铣削、钻削加工场景中,经常会遇到需要调整刀具进给角度的工况,比如斜孔加工、斜面铣削、倒角去毛刺等工序,这类工序如果单纯依靠机床主轴摆角,会受限于机床行程、工作台干涉等问题,尤其是小型加工中心或者专机设备上,主轴摆角范围有限,这时候配套的角度可调式刀具夹持工装就成了提升加工适配性的核心部件。这套夹持工装的核心功能是在不改动机床原有主轴安装接口的前提下,实现刀具安装角度的连续可调,同时保证夹持刚性满足切削负载要求。从结构布局来看,工装整体分为固定安装段、角度调节段、刀具夹持段三个部分,固定安装段采用标准的机座连接形式,背部设置有定位止口和螺栓安装孔,能够直接适配常见的机床工作台T型槽或者专机的安装法兰,
安装时只需要保证止口与安装基准面贴合,按照扭矩要求拧紧连接螺栓即可完成初步定位,不需要额外做复杂的找正工作,能大幅减少工装换装的辅助时间。角度调节段采用扇形蜗轮配合锁紧螺栓的结构,扇形调节板上刻有角度刻度线,调节范围覆盖0到90度的常用加工角度,调节时先松开侧面的三个锁紧螺塞,转动夹持主体到需要的角度,对齐刻度线后再依次拧紧三个螺塞,依靠螺塞端面与扇形板的摩擦力实现角度锁止,这种结构相比传统的转轴式调节,接触面积更大,锁止刚性更强,能够承受较大的径向切削力,不会在加工过程中出现角度偏移的问题。刀具夹持段采用侧固式夹持结构,前端的圆形夹持孔可以适配直柄刀具的安装,侧面的紧定螺钉能够压紧刀具柄部的平面,保证刀具夹持的同轴度,
同时前端设置有可拆式防护挡板,能够阻挡切削过程中飞溅的切屑进入角度调节的缝隙里,避免切屑卡滞导致调节不畅的问题。在设计过程中,首先考虑的是工装的刚性平衡,因为角度调节结构如果做的过于单薄,在大进给切削时会产生振刀,影响加工表面质量,所以主体结构采用整体式钢件加工,调节扇形板的厚度设置为25毫米,连接转轴采用过盈配合压装在固定座上,避免转轴存在间隙导致的角度窜动;其次考虑的是操作便捷性,调节手柄的位置设置在工装侧面,操作人员站在机床操作位就可以直接伸手完成角度调节和锁紧操作,不需要探身到工作台内部,操作安全性更高。安装边界方面,工装整体安装后在零角度状态下,总高度为180毫米,宽度为120毫米,前后伸出长度为160毫米,
当调节到最大90度角度时,刀具中心的横向偏移量为75毫米,在做产线布局或者工装选型的时候,需要预留出至少20毫米的安全操作间隙,避免工装运动过程中与机床护罩或者其他周边夹具产生干涉。日常使用过程中,需要定期清理扇形调节板表面的切屑和切削液残留,每周在调节缝隙处加注少量润滑油,保证调节动作顺畅,锁紧螺塞需要定期检查扭矩,避免因为切削振动导致螺塞松动,影响加工精度。这套工装尤其适合在小型专机、组合机床上使用,能够替代多套固定角度的刀具夹具,减少工装库存数量,降低换装频次,在小批量多品种的加工场景下,能够有效提升加工效率,减少因为角度调整产生的辅助工时。另外在夹持不同直径的刀具时,可以配套对应的轴套来转换夹持孔径,不需要更换整个夹持主体,进一步拓展了工装的适配范围,轴套采用标准的弹性套结构,安装时只需要将轴套放入夹持孔,再装入刀具拧紧侧固螺钉即可,同轴度可以控制在0.02毫米以内,满足常规加工的精度要求。
