多工位喷漆枪排布安装支架结构

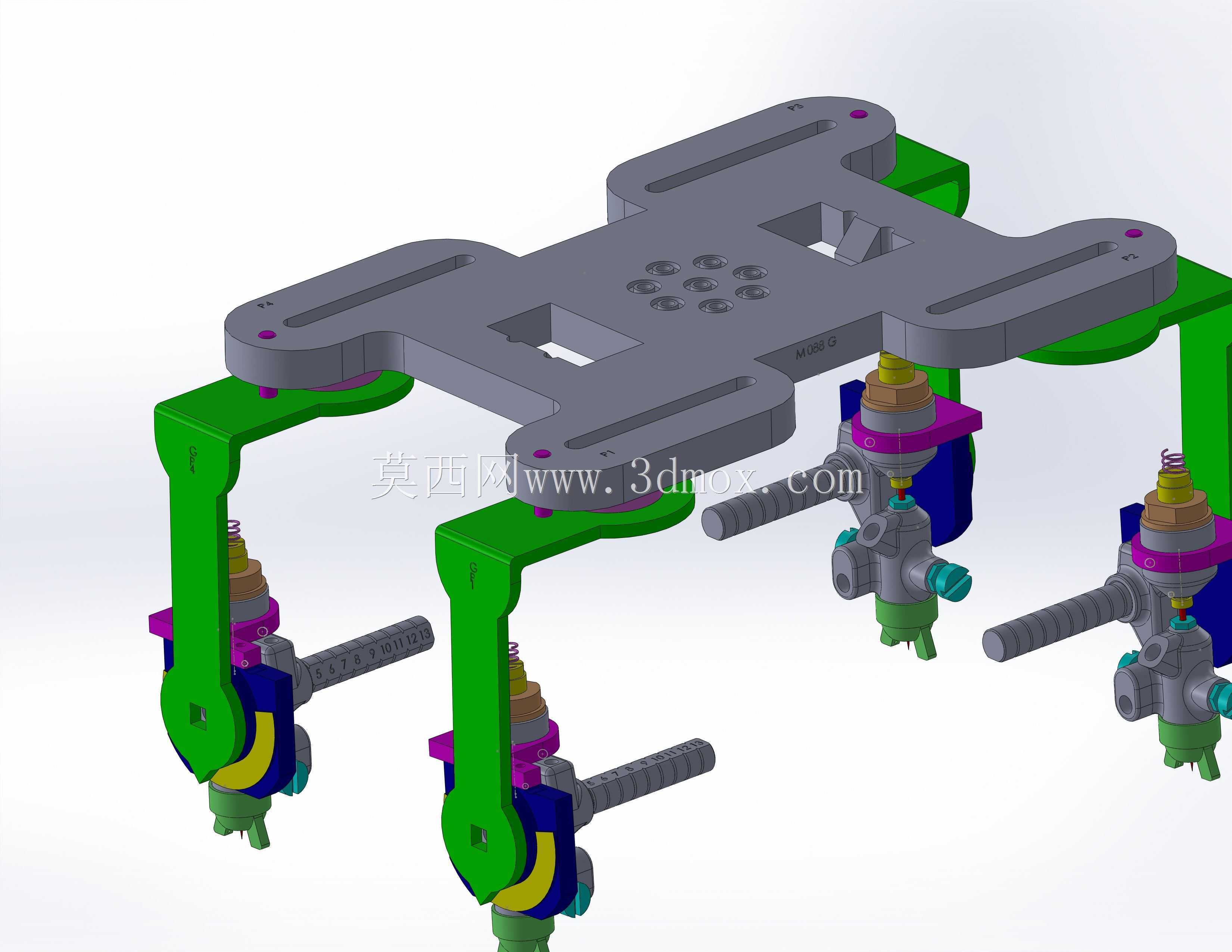

　　这套结构主要面向自动化喷涂生产线的枪组排布需求，常见于五金件、塑胶外壳的平面或规则曲面喷涂工位，用来替代传统单枪逐次喷涂的低效作业模式，解决多枪同步作业时的位置干涉、喷射角度偏差问题。从结构布局来看，顶部的十字型安装板是整套结构的承载基准，板面上开设的多组长条腰型孔是核心的调节结构，安装时可以根据待喷工件的幅宽、喷枪的喷射扇面覆盖范围，横向、纵向调整四个支臂的固定位置，腰型孔的长度预留了单支臂120mm的调节行程，能适配不同尺寸规格的工件喷涂需求，不需要额外更换安装板就能完成枪距、枪位的快速调整。四个向下延伸的绿色L型支臂采用等强度弯折设计，竖直段的厚度做了加厚处理，避免喷枪工作时的气流反冲导致支臂震颤，影响喷涂膜厚的均匀性；

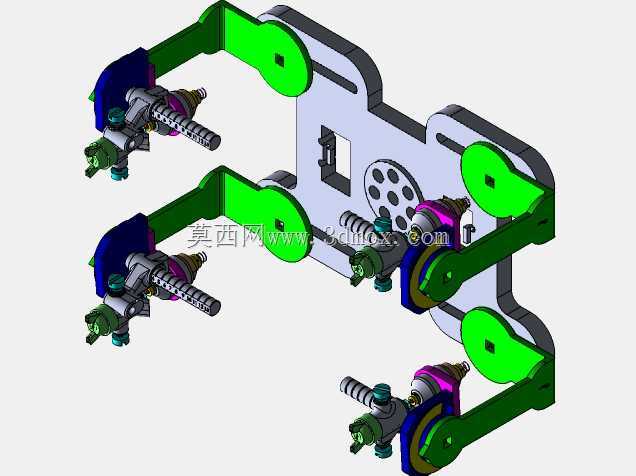

　　支臂下端的连接座做了多角度调节结构，每个连接座都可以实现水平方向360度旋转、竖直方向±45度的俯仰调整，能根据工件的外形轮廓调整每把喷漆枪的喷射角度，比如针对带侧边凹槽的工件，可以将对应位置的喷枪调整为斜向喷射，覆盖到直喷无法触及的死角区域。每把喷枪的固定位置都做了快装夹持设计，夹持块的内弧面匹配常见自动喷漆枪的枪身外径，更换喷枪时只需要松开侧面的紧固旋钮就能完成拆装，不需要整体拆卸支臂结构，能大幅缩短换产调试的时间。安装边界方面，整套结构的顶部安装板预留了与生产线往复机、固定机架连接的安装孔位，整体安装后最低点到顶部安装面的垂直距离控制在280mm，不会和生产线的工件输送托盘、治具产生运动干涉；

　　支臂展开后的最大横向跨度为620mm，纵向跨度为480mm，适配市面上多数中型工件的喷涂工位幅宽要求。设计过程中重点考虑了喷涂作业的工况特性，所有结构件的边角都做了圆弧过渡处理，避免漆雾在棱角位置堆积形成漆渣掉落污染工件；连接位置的紧固螺钉都采用内六角沉头设计，减少漆雾附着的积漆死角，日常维护清理时只需要用铲刀就能快速刮除表面附着的漆层，不需要频繁拆解结构。从实际使用的角度来看，这套结构可以同时搭载四把自动喷漆枪，根据喷涂工艺要求可以分别接不同颜色的油漆实现多色同步喷涂，也可以全部接同色油漆通过调整枪位、枪距实现大面工件的一次性全覆盖喷涂，相比单枪往复喷涂的作业模式，生产效率能提升三倍以上，同时多枪固定的角度一致性更好，

　　能避免人工持枪或者单枪移位导致的膜厚不均、漏喷问题。结构上没有采用复杂的传动组件，全部为机械固定调节结构，故障率极低，不需要额外的电气控制元件就能完成安装调试，适合中小型喷涂生产线的升级改造，也可以配套在六轴机器人的末端执行器上，作为机器人喷涂的多枪搭载支架使用，拓展机器人的单行程喷涂覆盖范围。在尺寸校核阶段，特意将相邻喷枪的最小间距控制在80mm以上，避免相邻喷枪的喷射扇面互相干扰导致漆雾反弹，影响喷涂表面的流平效果；每个支臂的承重能力按照单枪带满油漆管路的重量1.2kg做了冗余设计，即使长时间带载运行也不会出现支臂下沉、角度偏移的问题。
