17x20英寸压力机用中间层导向支撑结构

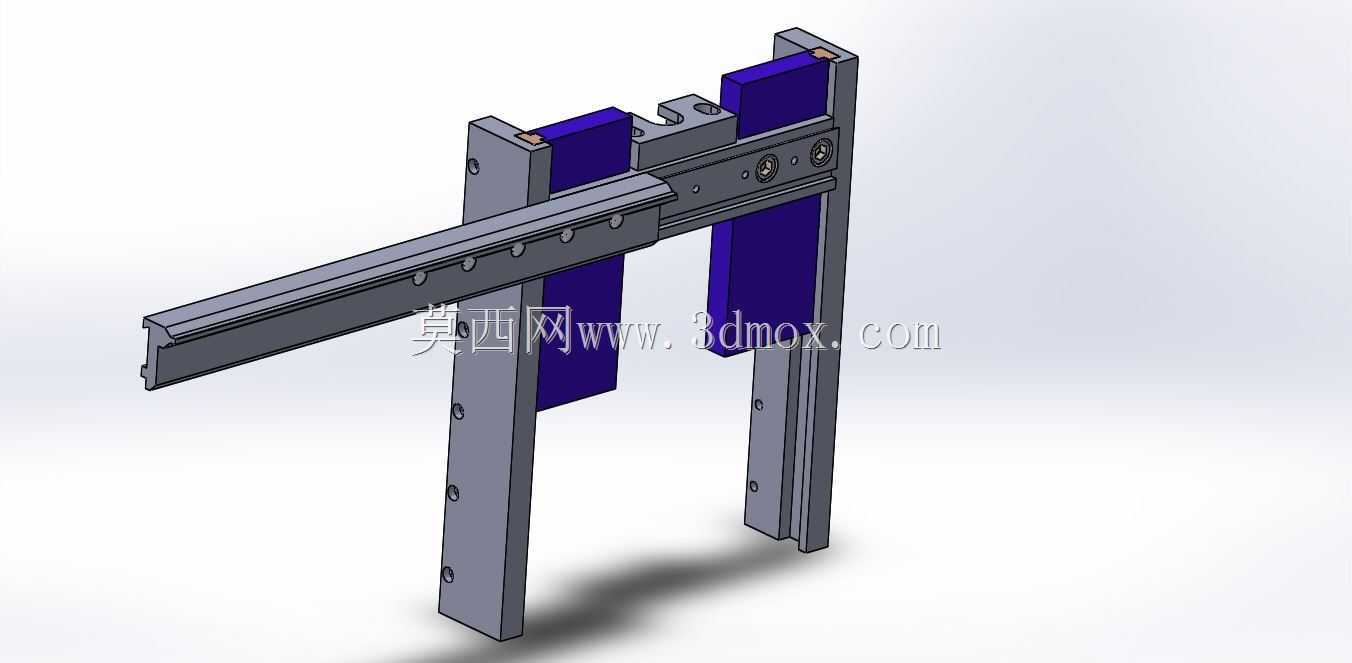

　　在冲压加工产线的压力机工位布局中，这类中间层结构是衔接上下模座、实现工位间物料平稳输送的核心承载部件，尤其适配17x20英寸台面规格的开式压力机，多用于中小型五金件、家电结构件的连续冲压工序，承担着冲压过程中板料的横向导向、工位间步距输送支撑，以及上下模合模过程中的侧向定位作用，避免板料在送进过程中出现偏移、翘曲，保障连续冲压的步距精度。从结构设计逻辑来看，该组件采用双立柱竖梁搭配横向滑移导轨的框架式布局，两根竖向支撑立柱通过底部安装面与压力机工作台面锁固，立柱上预设的等距安装孔位可根据不同模具的闭合高度、送料线高度灵活调整横向导轨的安装位置，适配不同冲压工序的送料高度需求，无需额外加工过渡连接块即可完成高度适配，

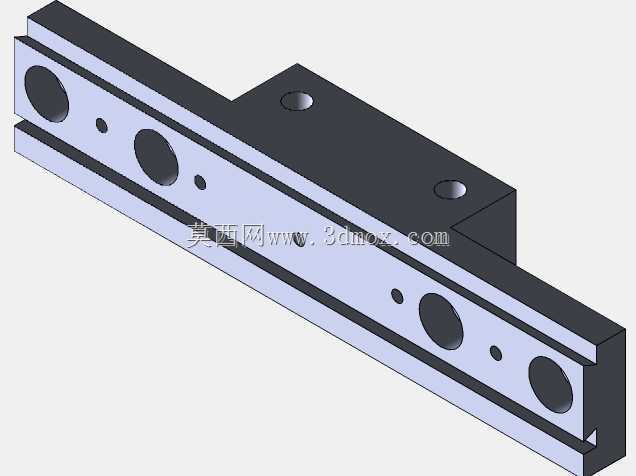

　　大幅缩短工装调整的辅助时间。横向导轨部分采用高刚性的矩形截面设计，导轨面加工有均匀分布的定位孔，可根据不同的送料步距安装定位挡块、气动夹指或者磁性吸盘组件，适配不同尺寸规格的板料、半成品件的输送需求；导轨与竖梁的连接部位采用嵌入式卡槽搭配螺栓锁固的结构，既保证了连接刚性，避免冲压过程中设备振动导致导轨移位，也可根据生产需求快速更换不同长度的导轨段，适配不同台面尺寸的压力机改造需求。两侧设置的紫色挡料块为可拆卸式耐磨件，采用高耐磨的聚氨酯材质加工，既可以对板料的侧边进行导向限位，避免板料送进过程中出现侧向窜动，也能在板料出现意外卡滞时起到缓冲作用，避免刚性碰撞导致导轨或者模具刃口损坏。从安装边界来看，

　　该结构的整体安装基准面为两根竖梁的底部加工面，平面度公差控制在0.02mm以内，安装时需保证两根竖梁的平行度公差不超过0.03mm/m，横向导轨的水平度公差不超过0.02mm/m，避免导轨出现倾斜导致送料阻力增大、板料定位精度下降；竖梁后侧预留的安装槽可适配压力机工作台的T型槽安装尺寸，无需额外加工安装孔即可完成快速固定，适配多数常规开式压力机的工作台安装接口。在实际生产应用中，这类中间层结构多用于多工位级进模的冲压产线，安装在上下模之间的中间层位置，配合自动送料机完成板料的逐工位送进，相比直接在模座上集成导向结构的设计，这种独立式中间层支撑结构可单独拆装调整，在更换不同产品的模具时，无需重新加工模座上的导向安装位，

　　仅需调整导轨高度、更换对应规格的挡料块即可完成适配，能够有效降低多品种小批量冲压生产的工装准备成本。设计过程中针对冲压工况的振动特性，对竖梁与导轨的连接部位做了加强筋处理，避免连续冲压过程中结构出现共振导致送料精度下降，同时导轨的滑移面预留了润滑脂加注通道，可在日常维护时快速加注润滑脂，降低导轨面的磨损速度，延长组件的使用寿命。在实际选型适配时，需要根据压力机的实际滑块行程、模具闭合高度确认竖梁的有效调节行程，保证横向导轨的安装位置不会与上下模的运动部件发生干涉，同时根据所输送板料的重量、宽度确认导轨的伸出长度以及挡料块的间距，避免板料在送进过程中出现下垂、偏移，保障冲压工序的连续稳定运行。
