多通道孔板集成式流体均布导流构件

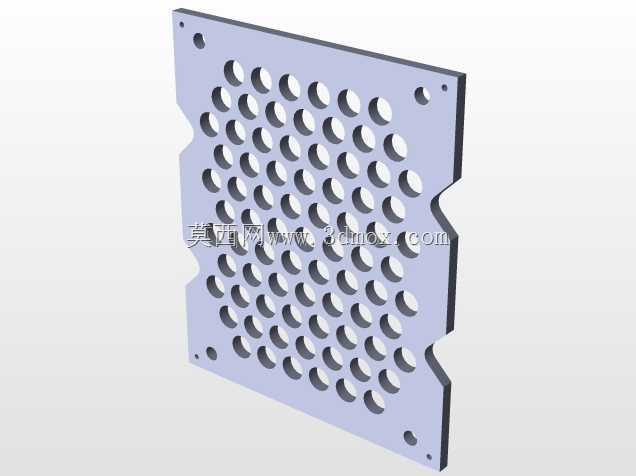

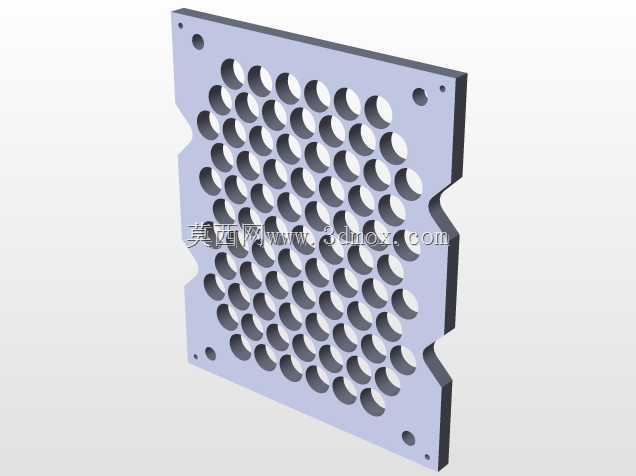

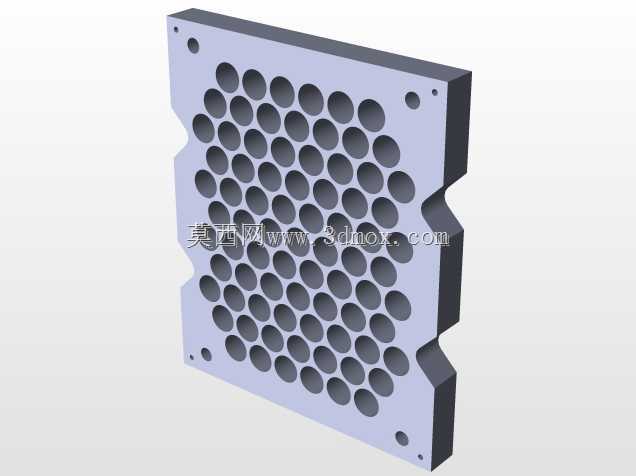

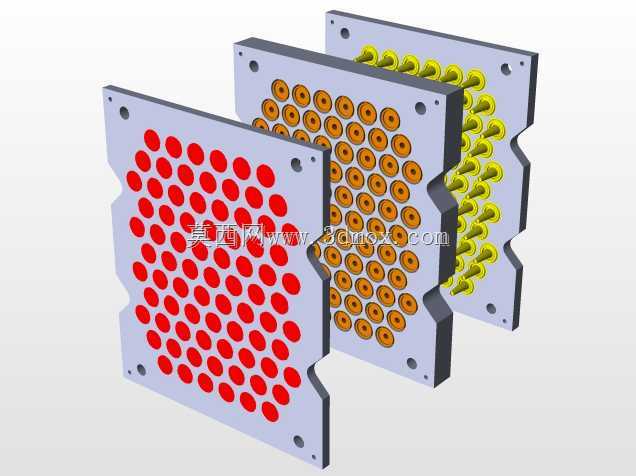

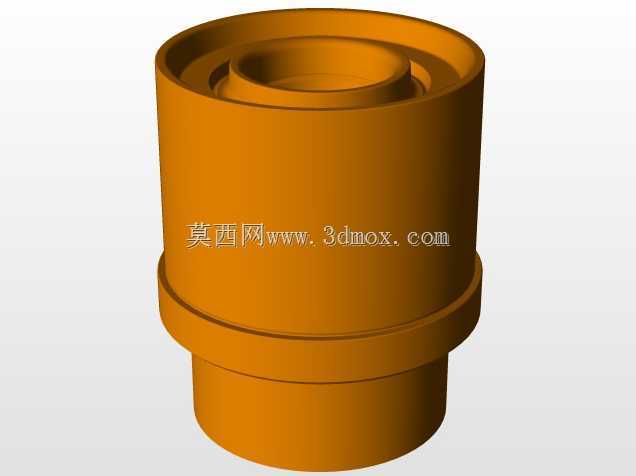

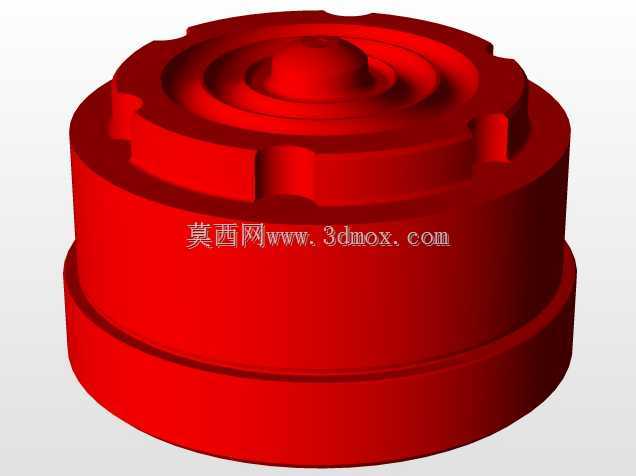

　　这类多通道孔板集成式导流构件，主要应用在需要对流体进行均匀分流、整流的工业管路系统中，常见于化工流体输送、换热设备进出口段、水处理多支路配水系统、气动回路分流单元等场景，核心作用是消除上游流体的偏流、湍流涡旋，让进入下游各支路的介质流量、压力保持高度一致，避免因局部流速过高造成的冲蚀、换热不均、支路配流偏差过大等工程问题。从结构设计来看，构件采用三层叠合式板件结构，每层板件上的通孔采用错列排布方式，相邻层的孔位轴向对齐后形成独立的流体通道，通道端部做了圆弧过渡处理，能有效降低流体进入通道时的局部阻力损失，减少介质在孔口处的涡流产生。板件的侧边设计有对称的定位缺口，安装时可与壳体内部的定位凸台快速嵌合，不需要额外设计复杂的定位工装，

　　叠合后板件四周的安装孔可通过螺栓贯穿锁紧，保证三层板件的贴合面无错位间隙，避免流体从板件缝隙处串流影响整流效果。设计过程中首先要匹配上下游管路的通径边界，板件的整体外轮廓尺寸需完全适配安装腔体内径，侧边缺口的尺寸公差控制在h7级别，保证装配后板件不会在腔体内出现径向窜动；每层板的开孔率经过流体仿真校核，根据设计流量下的雷诺数调整孔径与孔间距，避免开孔率过小造成系统阻力过大，或是开孔率过大导致整流效果不足。三层板的厚度根据通道的设计长度确定，当需要更长的导流通道来稳定流态时，可在中间层增加调整垫片来改变通道总长度，适配不同流速工况的整流需求。板件上的通孔采用等直径设计，加工时可通过数控冲孔或是激光切割完成孔位加工，

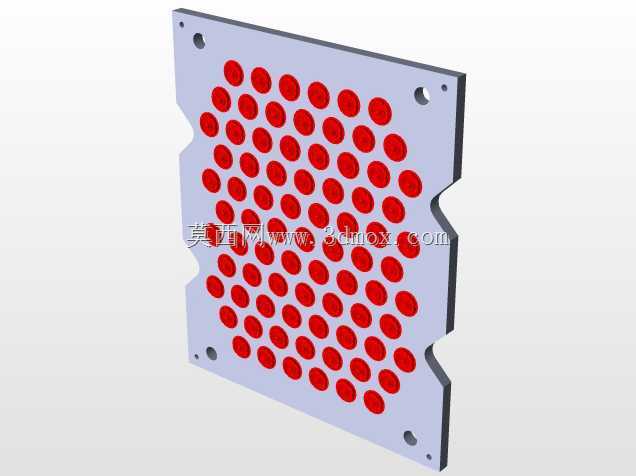

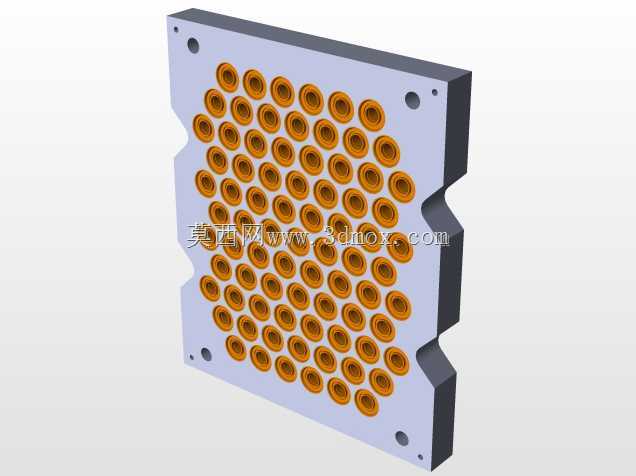

　　孔壁的粗糙度控制在Ra3.2以内，减少流体沿程阻力，同时避免孔壁挂留介质中的杂质造成通道堵塞。安装时需要注意流体的流入方向，带红色标识孔位的板件为入口侧，介质从大孔径端进入通道，经过中间层的稳流段后从黄色标识侧的孔位流出，反向安装会大幅提升局部阻力，甚至造成孔口处的异常紊流。这类构件相比传统的单孔板整流结构，多通道独立导流的形式能将流态调整的行程缩短40%左右，不需要在管路中预留过长的直管段就能实现均匀配流，对于安装空间受限的紧凑型设备尤为适用。在换热设备应用中，这类构件安装在换热管束的入口端，能让进入每根换热管的介质流量偏差控制在5%以内，避免部分管束因流量过小导致换热效率不足，或是部分管束因流量过大造成管壁冲蚀泄漏；

　　在气动回路的多支路供气系统中，安装在分气块的入口处，可保证各个出气支路的供气压力一致，避免不同工位的气动执行元件因气压差出现动作不同步的问题。设计时还需要考虑板件的材质适配性，根据输送介质的腐蚀性、温度参数选择对应的板材，普通水系统可采用普通碳钢做防腐处理，腐蚀性介质则采用不锈钢或是工程塑料材质，安装孔的位置需要与腔体两端的压盖螺栓孔完全对齐，锁紧时采用对角拧紧的方式，保证板件各位置的压紧力一致，避免长期运行后板件变形造成密封失效。
