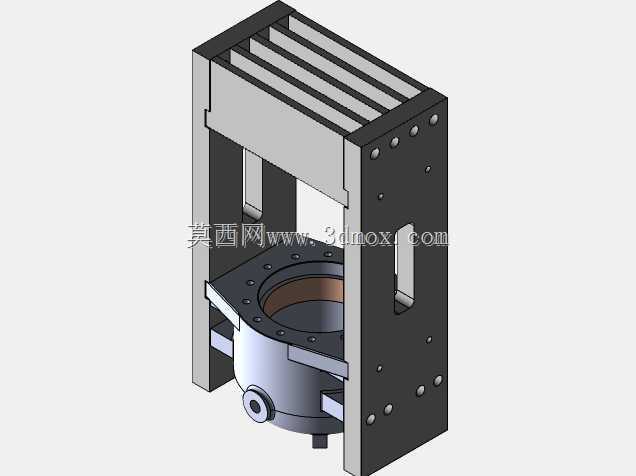

17x20规格压力机基座框架结构

　　这款压力机基座框架主要面向中小型零部件压装、冲压成型工位的设备搭建需求，在五金零件铆接、轴承压装、小型钣金件成型、塑胶件热熔压合等生产场景中，作为核心承载结构为压装执行部件提供稳定的安装基准与受力支撑。日常车间作业里，不少零散压装工位没有配置成套大型压力设备，工人往往需要根据加工件的尺寸、压装行程需求自行搭建适配的压装工装，这款框架结构刚好适配17x20规格的压装作业区间，能够匹配常见的小型液压油缸、气动压头的安装尺寸，不用额外对基座进行大规模改制就能快速投入使用。从结构受力角度来看，整个框架采用立式门型布局，顶部设置多道平行的加强肋板，能够在压头向下施加冲压力时，将顶部承受的集中载荷均匀分散到两侧的立式支撑板上，

　　避免顶板长期受集中载荷出现中部下凹变形。两侧立板采用厚钢板加工而成，板面上预留了多组等距排布的安装孔位，既可以用来固定侧面的导向导轨、行程开关等辅助配件，也能根据压装作业的行程需求，调整中部工作台的安装高度，适配不同高度的待加工工件。框架中部预留的圆形安装位，是用来固定压装工位下模或者工件定位夹具的，安装位周边的法兰连接孔按照通用夹具的安装孔距设计，能够直接适配市面上常见的回转类夹具、平口钳等工装，不需要重新配打孔位。在设计思路上，这款结构优先考虑了现场安装的便捷性与长期使用的结构稳定性，没有采用复杂的一体化铸造结构，而是采用板材拼接的焊接+螺栓紧固组合形式，既降低了整体加工难度，也方便后期局部构件出现磨损后单独更换，

　　不用整体报废整个基座。框架的后侧立板上预留了长条形的调节槽，用来安装压头的行程限位块，能够根据不同压装工艺的下压深度需求，灵活调整限位位置，保证压装尺寸的一致性。从安装边界来看，整个框架的横向占用空间紧凑，17x20的作业区间刚好覆盖大部分小型零部件的压装尺寸需求，底部预留的安装孔可以直接固定在车间的标准工作台或者独立的设备机脚上，不需要额外制作大型安装底座。实际使用过程中，这种框架结构的受力路径非常清晰，压头作业产生的反作用力会沿着两侧立板直接传导到底部安装面，不会出现额外的侧向扭矩，能够有效降低压装过程中的机架晃动量，保证压装精度。不少小型加工车间在搭建定制压装工位时，往往会因为基座刚性不足导致压装工件出现偏斜、

　　压装尺寸超差的问题，这款框架在设计时特意对两侧立板的厚度、顶部肋板的排布间距做了针对性强化，在控制整体重量的前提下，最大化提升了结构的抗扭、抗弯性能，即使在满载荷压装作业时，框架的形变量也能控制在工艺允许的范围内。另外，框架中部的圆形安装位下方预留了排屑与避让空间，压装过程中产生的金属碎屑、加工废料可以直接从空隙落下，不会堆积在定位面上影响工件装夹精度，侧面的镂空结构也方便操作人员观察压装过程中的工件状态，及时调整压装参数。对于需要搭建小型压装工作站的设计人员来说，这款框架结构可以直接作为核心承载主体，只需要搭配对应的压装动力头、工件定位夹具、安全防护组件就能快速组成一套完整的压装设备，大幅缩短非标设备的设计与加工周期。
