活塞可逆式齿轮齿条直线驱动执行机构

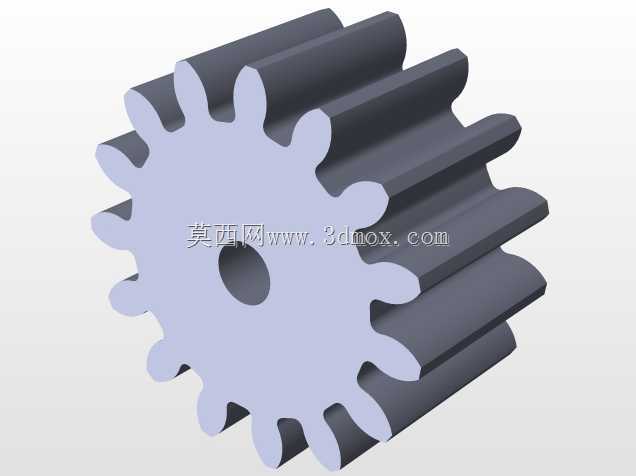

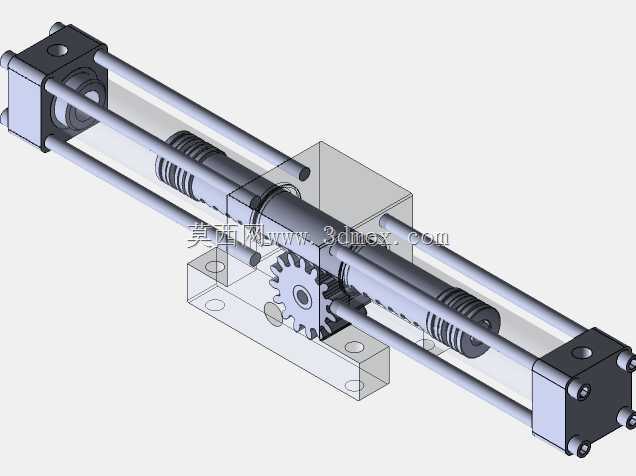

　　在自动化产线的工位切换、流体管路的通断控制、专用设备的行程往复驱动场景里，这类带齿轮齿条啮合结构的活塞式可逆执行机构，是替代纯气缸直驱、实现行程内多点位锁止的常用部件。和普通单出杆气缸不同，这套机构把活塞的直线往复运动，通过活塞杆上加工的齿条齿段，和中间啮合的圆柱齿轮做运动转换，既可以通过活塞两端的介质压差推动活塞杆做轴向移动，带动齿轮输出定比旋转扭矩，也可以反向通过齿轮轴的扭矩输入，驱动活塞杆带动活塞做可逆的轴向位移，双向传动的特性让它能适配动力输入方向不固定的工况。

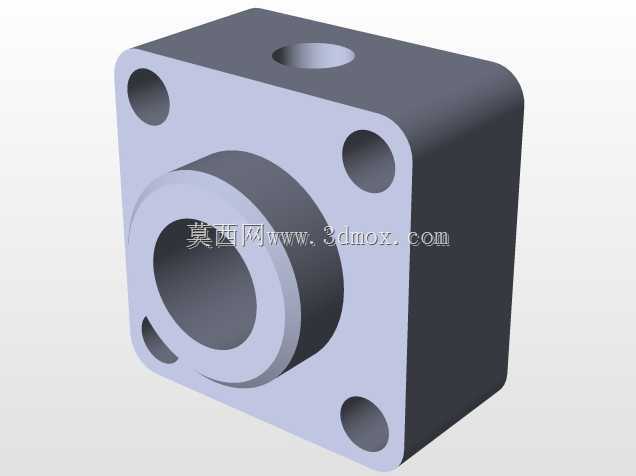

　　从结构设计逻辑来看，两端的活塞端座采用方形安装基准面，四个角预留了内螺纹安装孔，配合四根平行的光滑导向拉杆，把两端端座的平行度公差控制在0.02mm以内，避免活塞杆往复运动时出现卡滞。活塞杆本身采用阶梯轴设计，中间段加工出符合GB/T 1356标准的渐开线直齿齿条，齿面做了高频淬火处理，硬度达到HRC45-50，减少长期往复啮合的磨损量；齿条两侧的轴段加工有环形槽，用来安装活塞密封件和导向环，密封件采用格莱圈结构，兼顾动密封的低摩擦阻力和高压下的密封性能，导向环采用填充PTFE材质，避免金属活塞杆和端座导向孔直接接触造成拉缸。

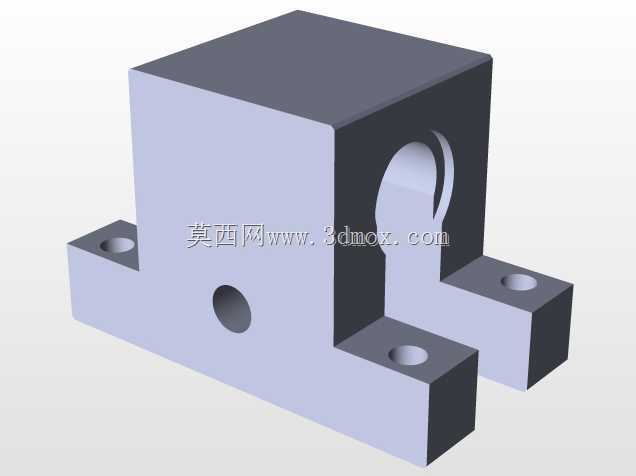

　　中间的齿轮安装座采用透明可视化的防护结构设计，既可以在设备调试阶段直接观察齿轮齿条的啮合状态，检查齿面润滑情况、是否有异物卡入啮合间隙，也能防止车间内的金属切屑、粉尘落到齿面上加剧磨损。齿轮轴两端通过深沟球轴承支撑在安装座上，轴端预留了平键连接位，可以外接摆臂、编码器或者其他扭矩输入输出部件，安装座底部设计了两个带通孔的安装凸台，凸台的基准面和两端活塞端座的安装底面共面，保证整套机构安装到设备机架上时，所有安装基准的平面度误差不超过0.03mm，避免安装应力造成拉杆变形、活塞杆运动卡滞。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是整套机构的总长度由活塞行程决定，不同行程规格下，四根导向拉杆的长度会对应调整，安装时要预留出活塞杆伸出最大位置时的轴向空间，避免和周边设备部件发生运动干涉；其次是齿轮轴的中心高，要和外接联动部件的转轴中心高保持一致，偏差控制在0.1mm以内，否则会出现连接轴憋劲、传动效率下降甚至轴件断裂的问题；另外活塞两端的介质进出孔位于端座的侧面，接管时要预留出接头和管路的安装空间，避免管路弯折角度过大影响介质流通。

　　在功能特性上，这套机构和普通的齿轮齿条摆动气缸相比，可逆传动的特性让它的应用场景更灵活：在气动驱动模式下，给活塞两端交替通入压力介质，就可以带动齿轮轴输出正反方向的旋转运动，用来驱动挡板翻转、夹具松紧、阀门开关等动作；如果需要手动调整工位或者应急操作，也可以直接转动齿轮轴，带动活塞移动到目标位置，不需要额外设计离合脱开结构，在一些需要手动调试、应急操作的设备上能减少额外的部件配置。同时，因为齿轮齿条的传动比是固定值，活塞杆的直线位移量和齿轮轴的旋转角度呈严格的线性对应关系，只要在齿轮轴端加装旋转编码器，就可以精准检测活塞的实时位置，不需要在活塞杆上额外加装位移传感器，简化了位置检测的结构设计。

　　设计建模过程中，需要重点保证几个配合公差：导向拉杆和两端端座的安装孔采用H7/h6的间隙配合，装配后拉杆的平行度误差要逐根检测，避免出现拉杆松紧不一致的情况；活塞杆和端座导向孔的配合采用H8/f7的间隙配合，配合面的表面粗糙度要达到Ra1.6以下，减少密封件的磨损；齿轮和齿条的啮合侧隙要控制在0.05-0.1mm之间，侧隙过大会导致换向时出现传动空程，影响位置控制精度，侧隙过小则会增大传动阻力，甚至出现卡齿、齿面磨损加剧的问题。另外，中间齿轮安装座的内腔要预留足够的润滑脂存储空间，装配时在齿面涂抹足量的锂基润滑脂，减少长期运行的齿面磨损，延长机构的整体使用寿命。
