无润滑油低温气态氮传输装置原型结构

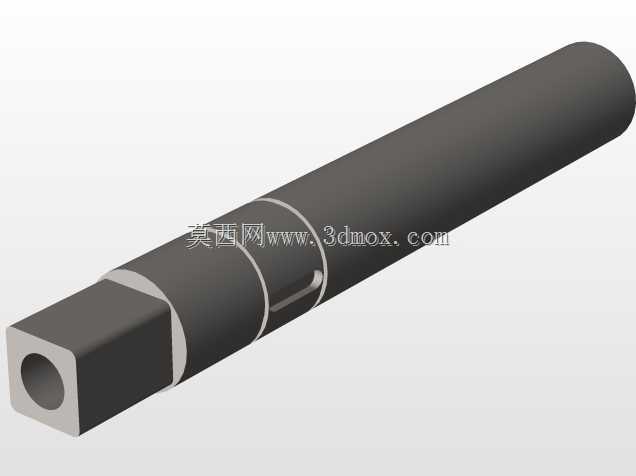

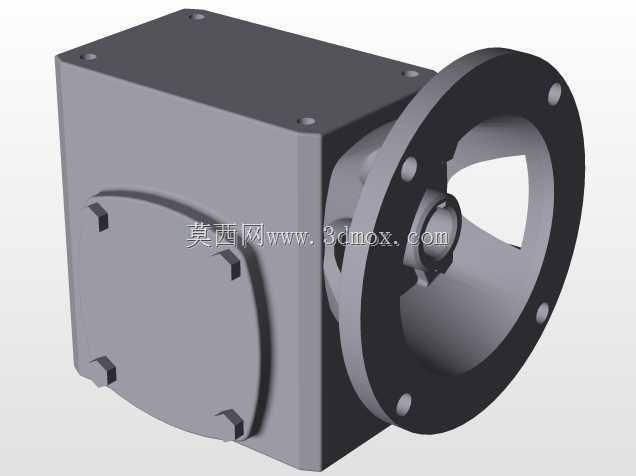

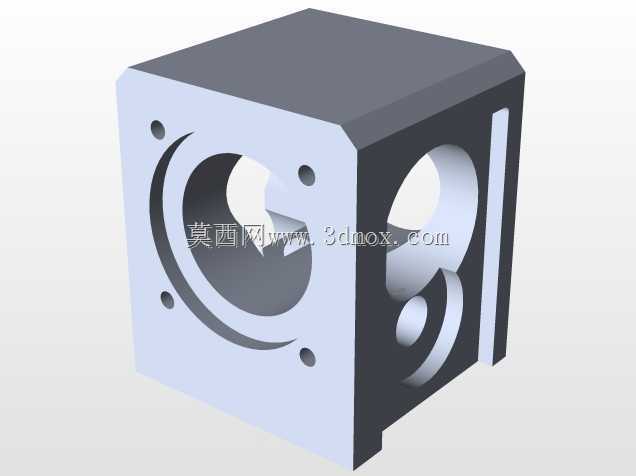

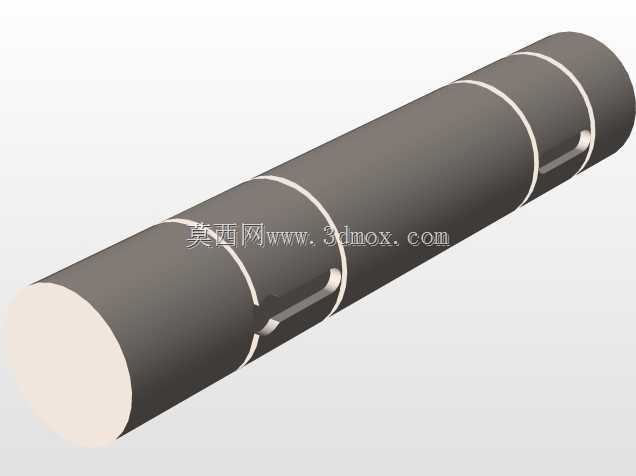

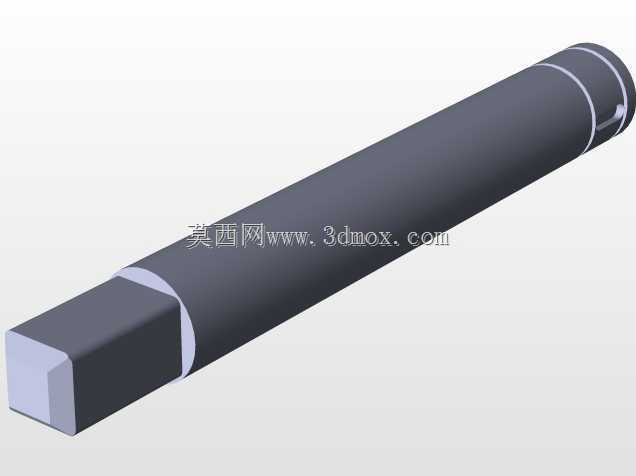

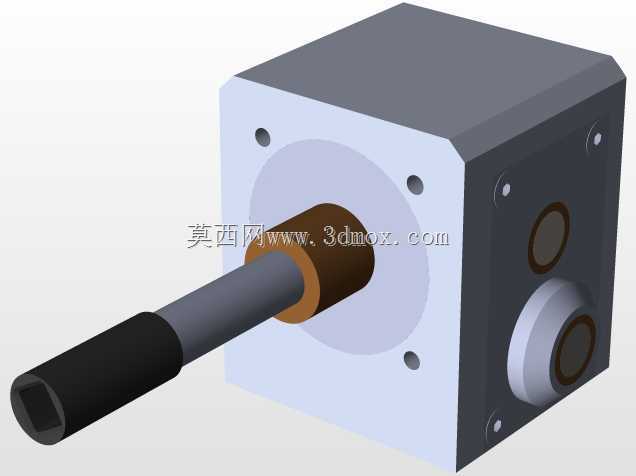

　　在深冷工况的流体输送场景中，常规带润滑油润滑的传输机构往往会面临低温下润滑脂凝固、润滑油析出污染输送介质的问题，这套无润滑油设计的低温传输结构，正是针对-180F温区的气态氮输送场景开发，配套系统除湿环节使用，从根源上规避润滑介质对高纯气态氮的污染风险。从结构布局来看，主体采用方块式集成壳体设计，壳体端面预留四个均布的安装沉孔，可直接通过螺栓对接前端的管路法兰或者设备接口，安装时无需额外设计转接支架，壳体侧面预留的两个圆形接口分别对应介质通路与检测接入口，可直接对接压力传感器或者旁通管路，减少现场配管的冗余设计。伸出的传输轴段做了分段式设计，靠近壳体的轴段采用低导热系数的合金材质做隔温处理，避免低温通过轴段向外传递造成壳体外部结霜，

　　轴端的黑色握持段做了防滑的内凹方孔设计，既可以作为手动调节的操作端，也可以对接外部驱动构件实现自动通断控制，轴与壳体的密封位置采用无油自润滑的复合材料密封件，不需要额外加注润滑脂就能在深冷温区下保持稳定的密封性能，避免气态氮泄漏同时杜绝润滑介质混入输送通路。设计阶段首先考虑的是低温下不同材质的收缩率匹配问题，壳体与轴段的材质选择经过反复校核，确保在-180F的工作温度下，配合间隙不会因为材质冷缩出现卡滞或者间隙过大泄漏的问题，所有流道内壁都做了抛光处理，降低气态氮在传输过程中的流阻，同时避免内壁残留杂质影响介质纯度。安装边界上，主体方块结构的长宽尺寸控制在紧凑范围内，适合集成在小型深冷处理设备、

　　高纯氮气输送柜或者实验室低温气路系统中，不需要占用过大的安装空间，轴段伸出长度经过匹配计算，既保证操作或者对接驱动件时有足够的操作空间，也不会因为轴段过长导致冷量损失过大。实际应用中，这套结构可以直接替换原有带油润滑的传输阀组，在电子元器件深冷测试、生物医药低温存储、特种材料低温处理等场景的气态氮输送回路中使用，因为没有润滑油的存在，输送的气态氮不会出现油雾污染，能够满足高纯度介质的输送要求，同时无油设计也减少了低温工况下的维护频次，不需要定期更换凝固失效的润滑脂，降低长期运行的维护成本。结构的密封腔体做了集成化设计，将密封支撑、介质导流、安装定位的功能都集成在主体壳体上，减少了分体式结构的密封连接点，也就降低了低温下的泄漏风险，

　　侧面的接口采用标准的管螺纹设计，和常规的低温管路配件可以直接通用，不需要定制特殊的转接接头，现场安装替换的适配性更强。轴段的隔温层除了降低冷量传导之外，也能避免操作人员手动调节时出现低温冻伤的风险，操作端的方孔设计可以配合标准扳手操作，在自动驱动故障时可以手动应急通断，提升系统运行的可靠性。
