橡胶压力机主框架压框结构设计

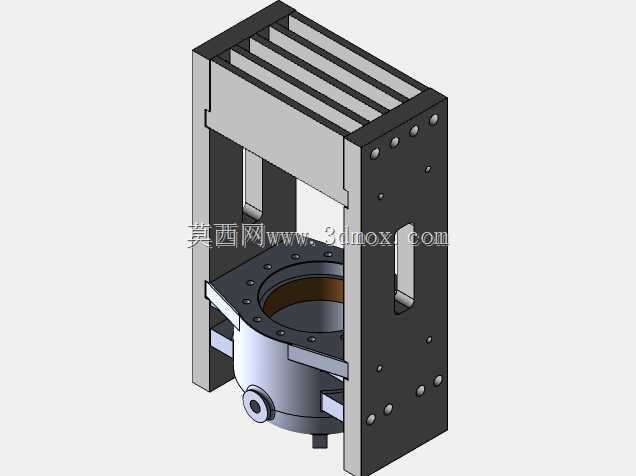

　　在橡胶制品的模压成型生产环节，主框架作为压力机的核心承载基体，需要持续承受合模、保压阶段的交变压载荷，其结构刚度、形位公差直接决定橡胶制品的成型精度与设备长期运行稳定性。本次设计的压框结构，针对17x20规格的橡胶模压工位适配，整体采用开式龙门式布局，两侧立式支撑板与顶部横梁组焊后经整体去应力处理，避免长期受载出现焊接残余应力释放导致的框架变形。从安装边界来看，框架两侧立板预留了多组等距排布的紧固螺纹孔，既可以适配不同行程的主油缸安装定位，也能配合侧面的导向槽完成滑块运动导轨的固定，顶部的多道平行肋板结构，并非单纯的减重设计，而是通过增加截面惯性矩的方式，在不额外增加整体板材厚度的前提下，将合模时顶部横梁的中部挠度控制在允许范围内，

　　避免保压过程中因横梁形变导致模具合模面出现缝隙，造成橡胶飞边超差的问题。框架下部的圆形安装位，用于固定主油缸的缸体法兰，安装位周边的螺栓孔采用铰制孔设计，保证油缸轴线与滑块运动方向的同轴度，避免油缸运行过程中出现偏载，拉伤密封件或者导致导向套异常磨损。侧面开设的长条形通槽，一方面用于布置液压管路与行程检测线缆，另一方面也为模具吊装、工件取放预留了操作空间，减少生产过程中的辅助操作干涉。在实际生产场景中，这类压框结构多用于中小型橡胶密封件、橡胶减震垫的模压生产，相比闭式框架结构，开式的三面开放设计能够大幅提升上下料的操作效率，适配小批量多品种的橡胶制品生产需求。设计过程中针对框架的受力路径做了专门优化，

　　载荷从顶部油缸安装位传递到两侧立板，再通过立板底部的安装面传递到设备底座，所有受力转折位置都做了圆角过渡处理，避免应力集中导致的焊缝开裂或者板材疲劳损伤。立板上的螺栓孔排布经过载荷计算，靠近油缸安装位的孔位间距更小，适配该区域更高的紧固力需求，上部的肋板间距根据顶部横梁的受力弯矩分布调整，弯矩最大的中部区域肋板间距更小，进一步提升局部刚度。安装尺寸方面，框架的内部净空尺寸适配17x20规格的模具安装空间，模具安装台的高度预留了足够的顶出机构安装位置，不需要额外加高框架就能适配常见的橡胶模顶出结构，减少现场改造的工作量。从结构维护角度来看，所有需要定期检查的连接位置都预留了操作空间，导轨安装面、油缸定位面都设计了加工基准凸台，

　　后期更换配件时不需要重新做整体形位校准，能够大幅缩短设备停机维护的时间。在实际选型适配时，该压框结构可以直接配套公称压力适配的单缸液压系统，不需要额外做结构加强，框架的整体形位公差在加工时一次装夹完成铣削，保证两侧导轨安装面的平行度、油缸安装面与导轨方向的垂直度都满足压力机的精度要求，避免后续装配时出现刮研调整的大量工作量。针对橡胶生产环境中可能存在的脱模剂、橡胶助剂腐蚀问题，框架整体表面做了喷塑处理，焊缝位置做了打磨封边，避免腐蚀性介质渗入焊缝造成锈蚀，延长框架的整体使用寿命。
