0603规格表面贴装电阻器三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，0603封装的表面贴装电阻是应用覆盖率极高的无源器件，这类元件的三维建模精度，直接影响SMT产线钢网开孔设计、器件干涉检查、整板热仿真分析的最终落地效果。不同于传统通孔插装电阻，0603贴片电阻采用无引脚矩形片状结构，两端的端电极直接与PCB焊盘接触焊接，建模过程中需要严格区分陶瓷基体、电阻膜层、端电极三层结构的尺寸边界，避免后续装配检查时出现误判。

　　从实际产线应用的角度看，这类电阻的安装边界需要严格匹配公制1608封装的尺寸规范，也就是本体长度1.6mm、宽度0.8mm，两端电极的宽度、电极与陶瓷基体的台阶高度都需要和实物公差保持一致，否则在做DFM可制造性分析时，会出现焊盘与电极重叠区域计算错误，直接影响回流焊的焊点可靠性评估。建模时不能只做简单的长方体拉伸，需要还原端电极的三层电镀结构的微小倒角，陶瓷基体的哑光黑表层质感，以及电阻本体标识区域的印刷特征，这些细节在做产品渲染、装配工艺演示时，能大幅提升三维方案的真实感。

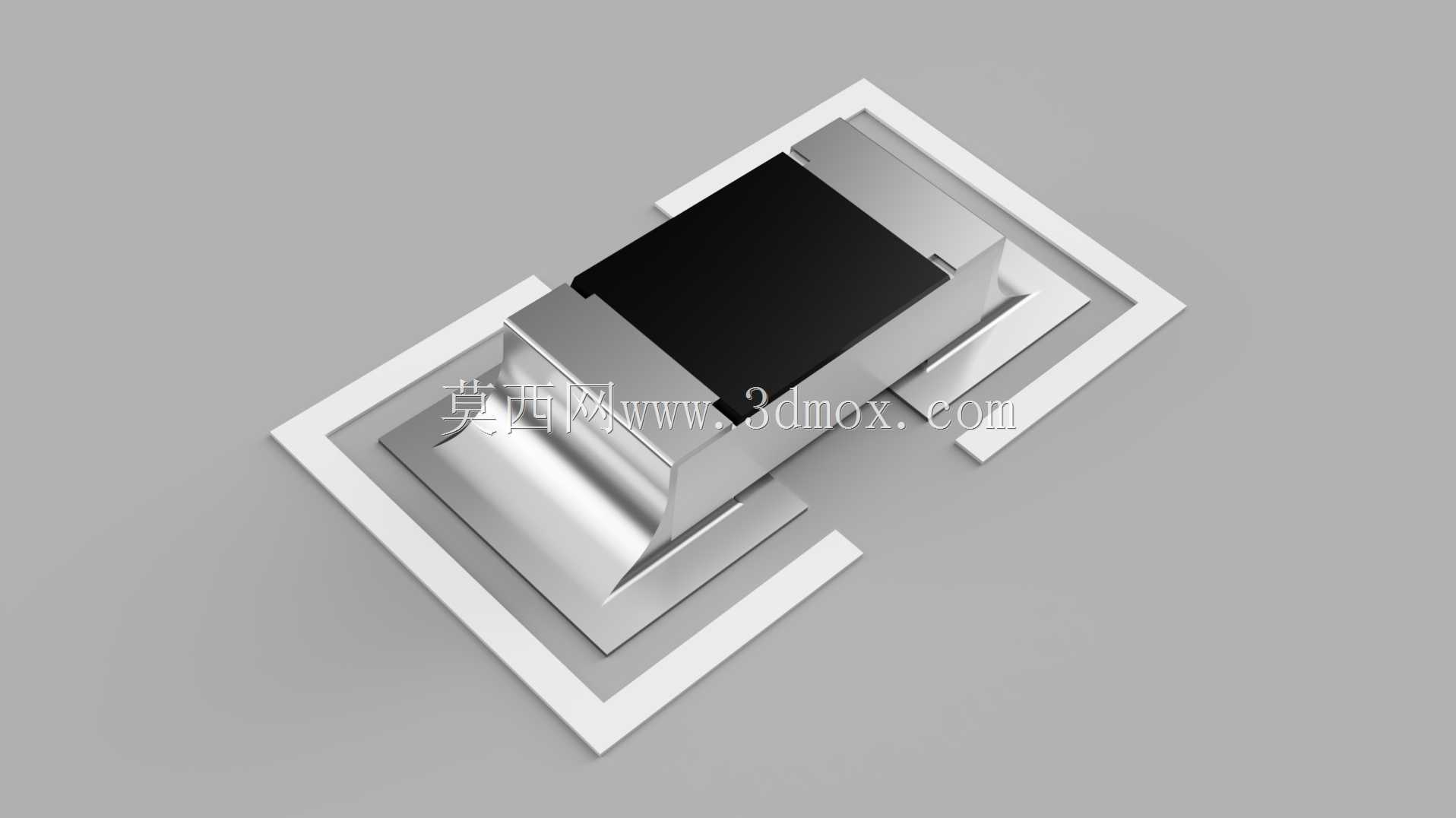

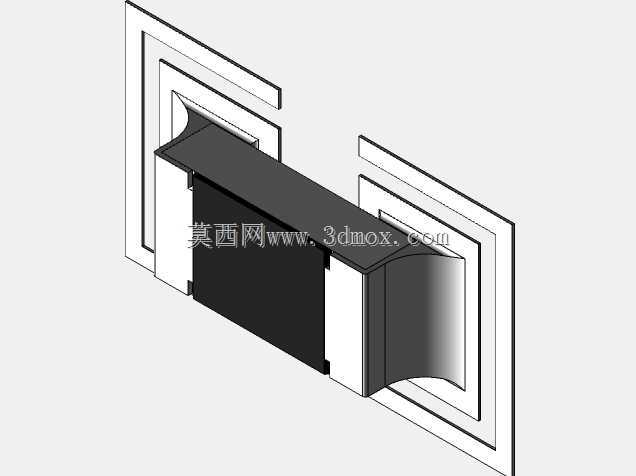

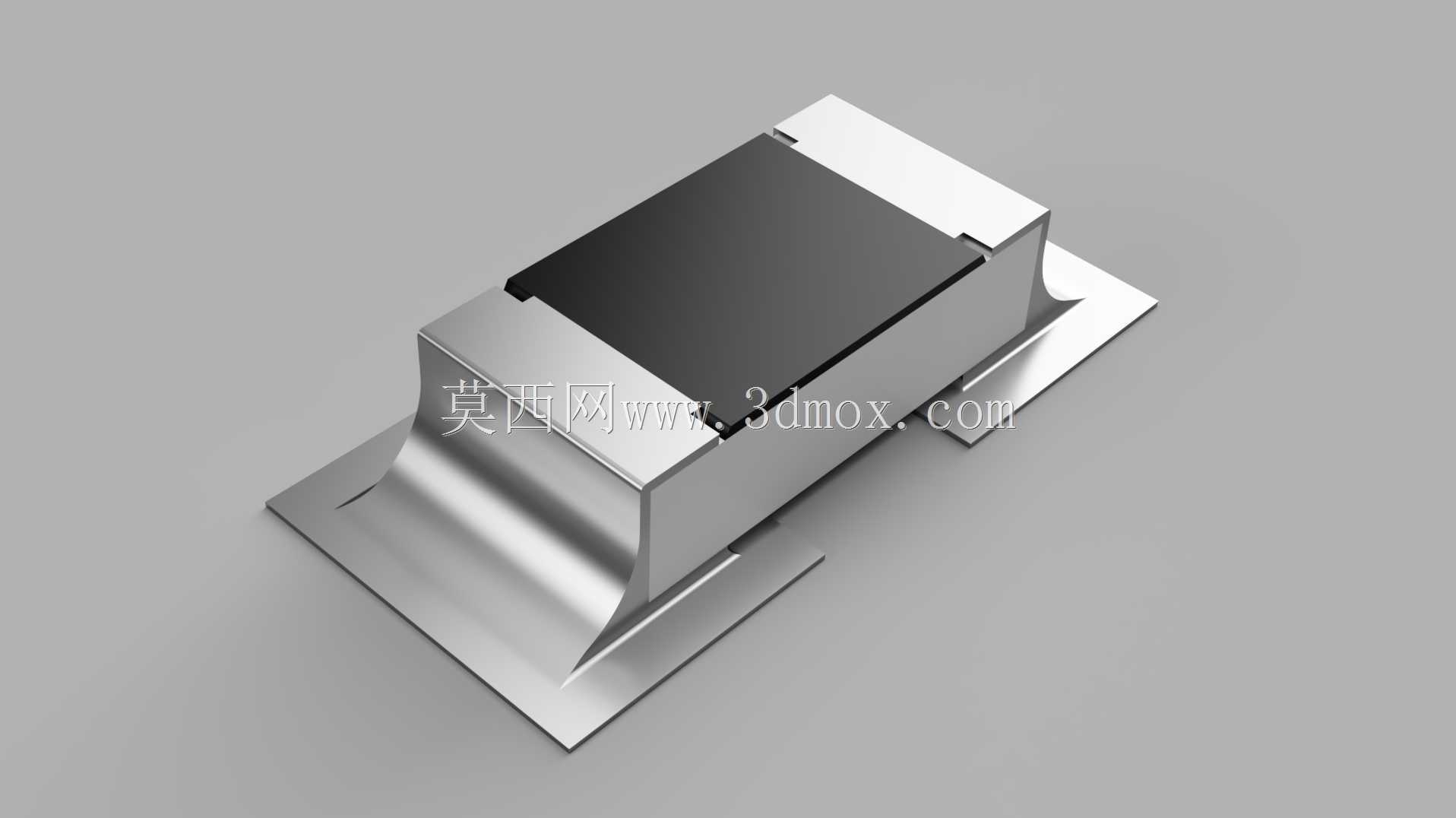

　　在电路功能层面，0603电阻承担着限流、分压、阻抗匹配、信号衰减等核心作用，不同应用场景下对电阻的功率降额、温度系数要求不同，但从结构建模的维度，所有同封装的电阻安装尺寸完全一致，这也是PCB封装库可以通用的基础。建模过程中需要预留焊盘焊接后的焊锡圆角空间，不能让器件本体与PCB板面完全零间隙贴合，要符合实际SMT贴装后，焊锡垫高器件0.05-0.1mm的真实装配状态，避免后续做整板应力仿真时，出现器件与板面干涉的错误结果。

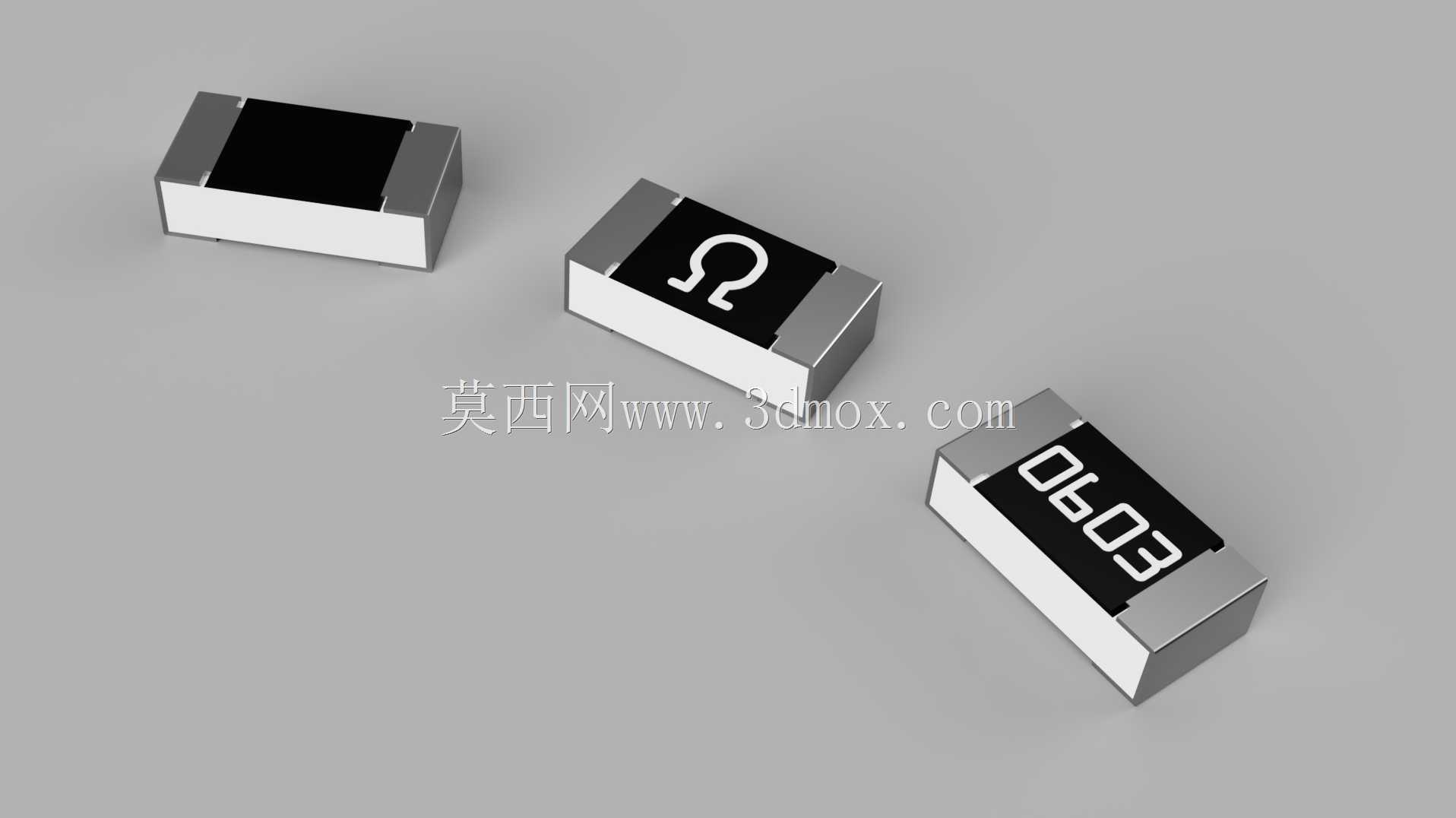

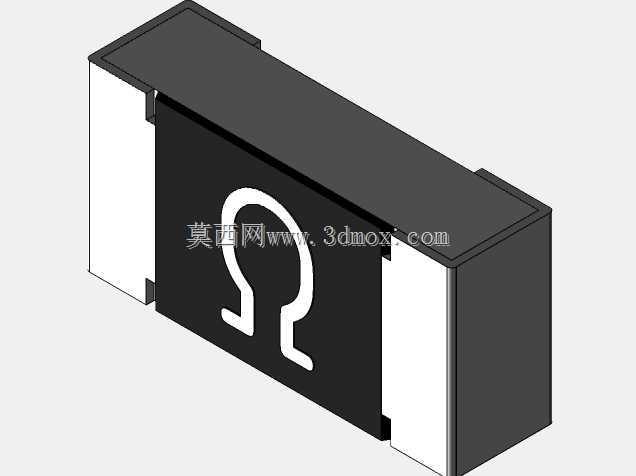

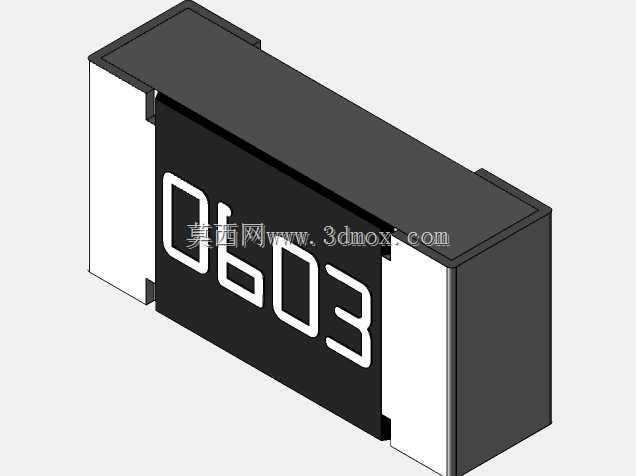

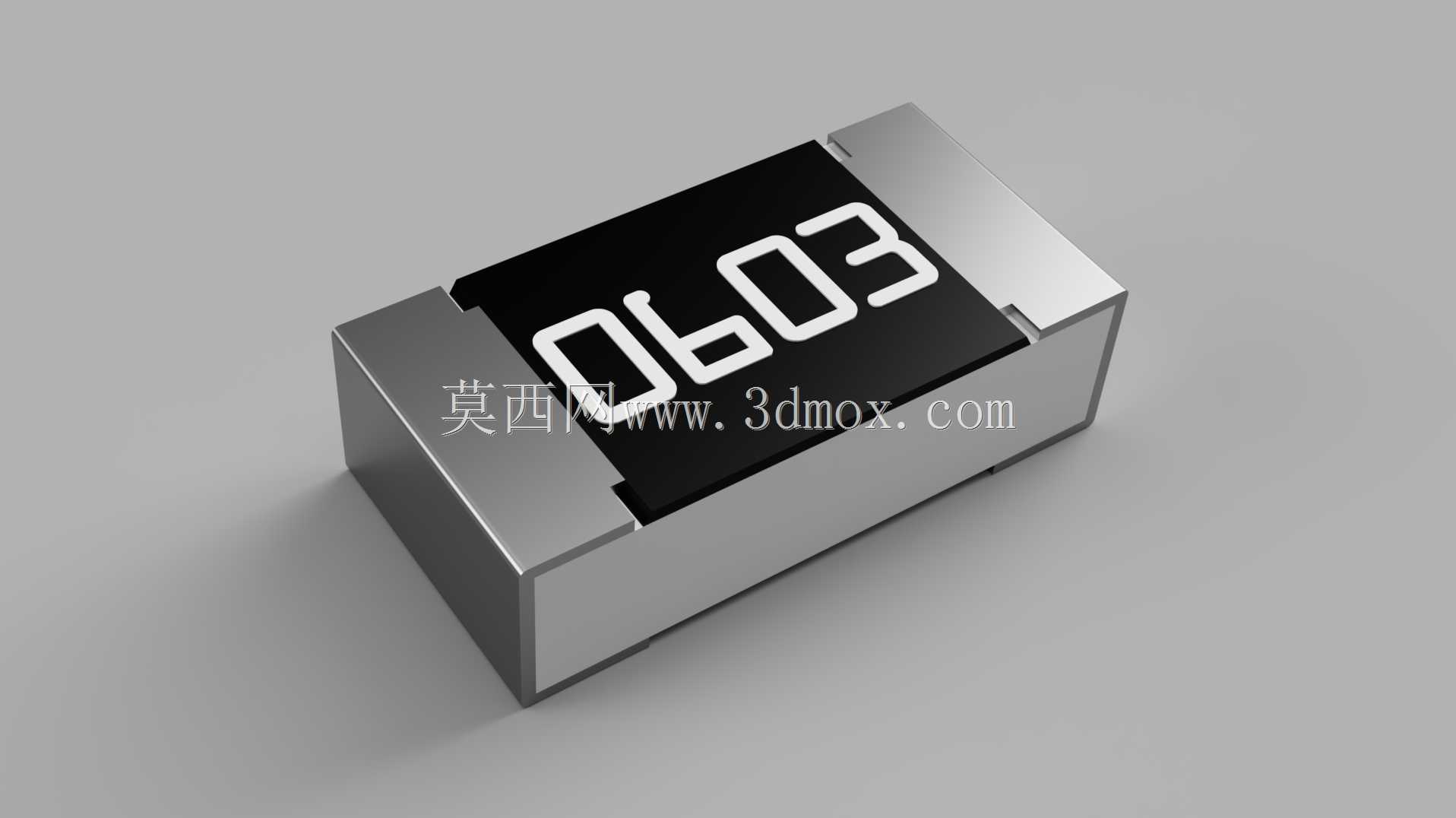

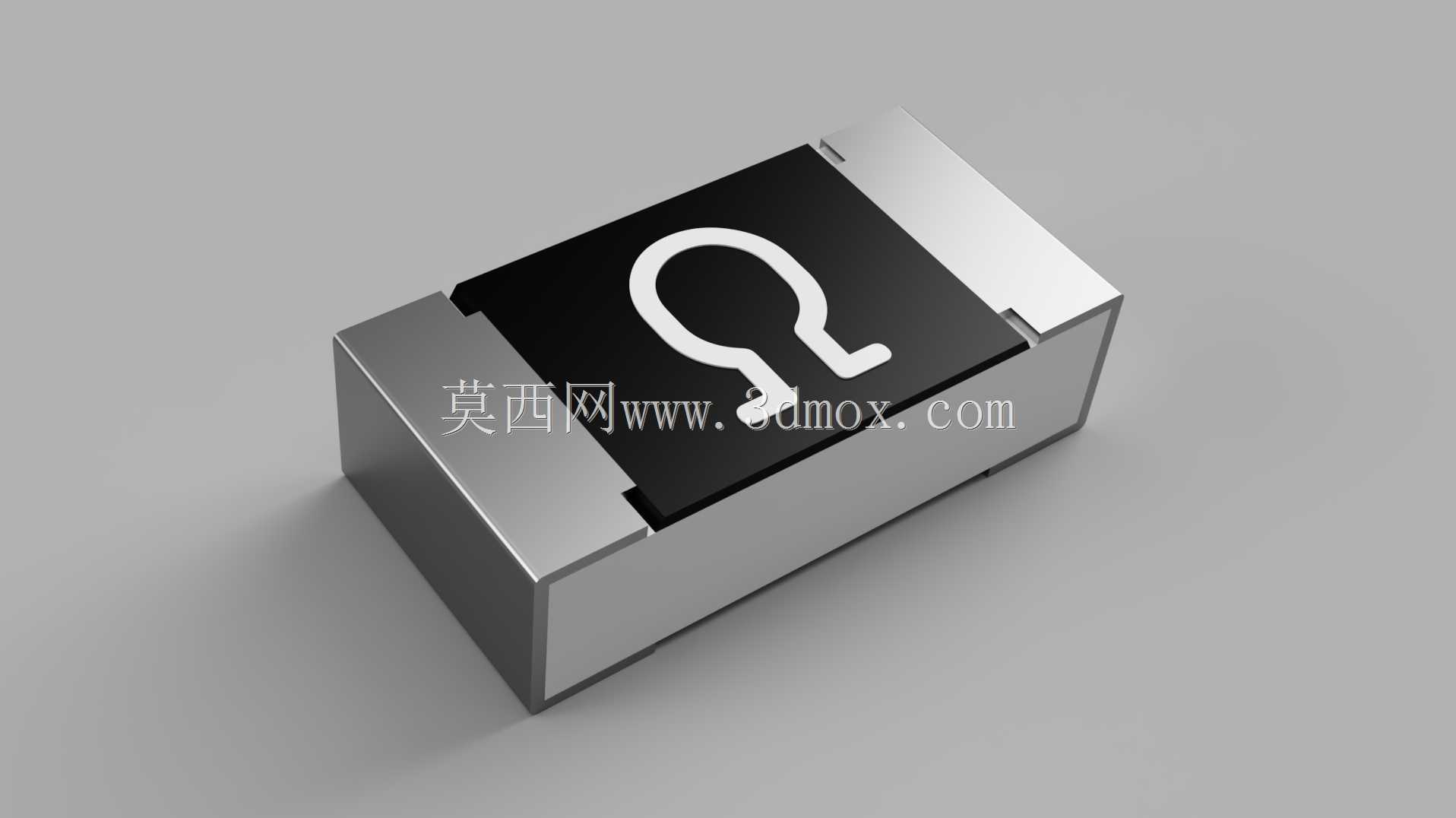

　　设计这类元件的三维模型时，首先要从端电极的尺寸入手，确定两端电极的长度占本体总长度的比例，通常0603电阻的单端电极长度在0.3-0.4mm之间，电极的厚度要覆盖陶瓷基体的端面与上下表面的焊接区域，不能出现电极区域与陶瓷基体区域面重合的建模错误。陶瓷基体的边角需要做微小的R角处理，匹配实际元件生产过程中的烧结工艺特征，避免尖锐直角的建模误差。本体表面的标识区域要和实物印刷位置对齐，标识字符的凸起高度控制在0.01mm以内，还原真实丝印的厚度特征，不会影响整体装配尺寸校验。

　　从设备选型的角度，结构工程师在做PCB布局时，只需要确认封装尺寸匹配，不需要针对不同阻值的同封装电阻重复建库，这就要求三维模型的尺寸公差控制在±0.02mm以内，完全符合IPC相关的表面贴装器件尺寸规范。在高密度板卡设计中，0603电阻的周边需要预留0.2mm以上的器件间隙，模型的准确外形可以帮助工程师在布局阶段就规避元件之间的碰撞问题，减少后期打样的改板次数。另外在做热仿真分析时，模型的陶瓷基体、端电极的材质属性可以直接赋予对应的导热参数，不需要额外调整模型结构，就能准确模拟电阻工作时的热量传导路径，评估不同布局下的器件温升情况。

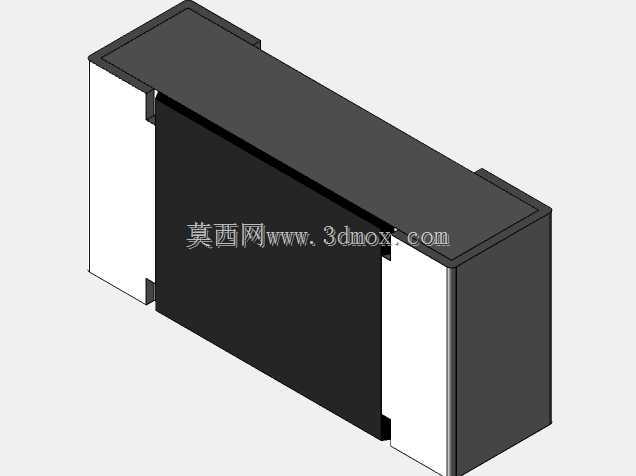

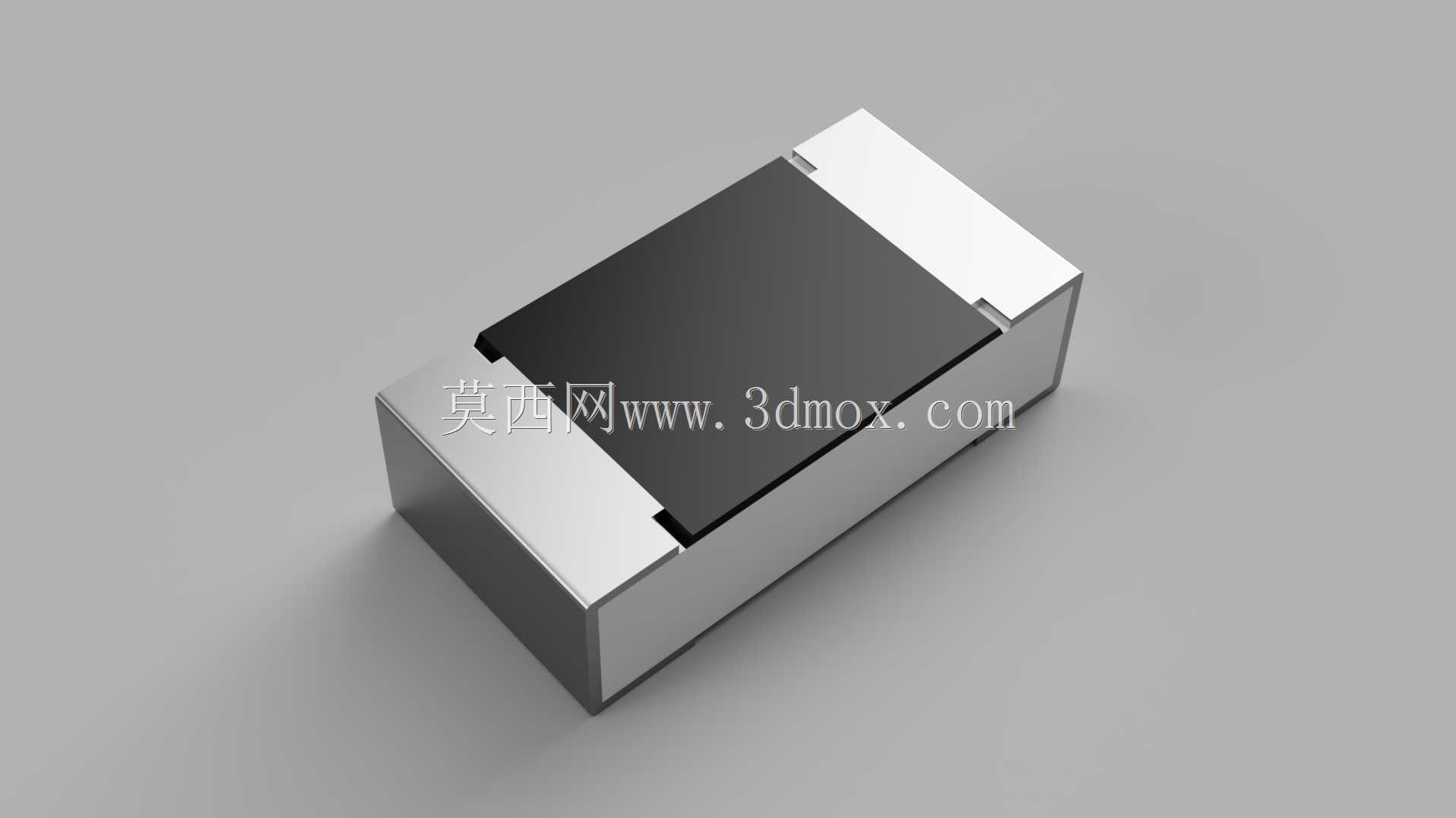

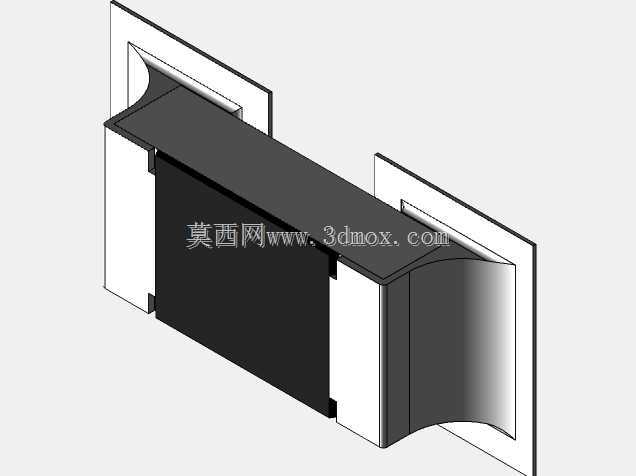

　　很多新手建模时容易忽略端电极与陶瓷基体的台阶差，把整个电阻做成一个等厚度的长方体，这样导出的STEP模型在做SMT编程时，会导致吸嘴取料位置的识别错误，影响贴片机的取料精度。正确的建模逻辑是先绘制陶瓷基体的基础轮廓，再在两端叠加端电极的实体，端电极在陶瓷基体上下表面的延伸宽度要和实际器件一致，同时还原电极表面的金属镀层质感，和陶瓷基体的哑光表面形成明确区分。对于需要做产品展示的场景，模型还可以拆分不同的实体部件，方便做爆炸视图演示，展示贴片电阻的内部层叠结构，用于生产培训或者工艺讲解场景。

　　在实际的自动化SMT产线中，0603电阻的包装通常采用编带包装，料站的送料间距也是基于器件的外形尺寸设计的，准确的三维模型可以帮助设备工程师提前校验吸嘴尺寸、送料轨道宽度是否匹配，避免上线生产时出现卡料、吸料偏位的问题。对于维修场景的模拟，准确的模型也可以帮助维修人员预判器件周边的操作空间，确认烙铁头的作业范围不会碰到周边的其他元件，提升维修操作的效率。
