TEMT6000X01表面贴装光电晶体管结构设计

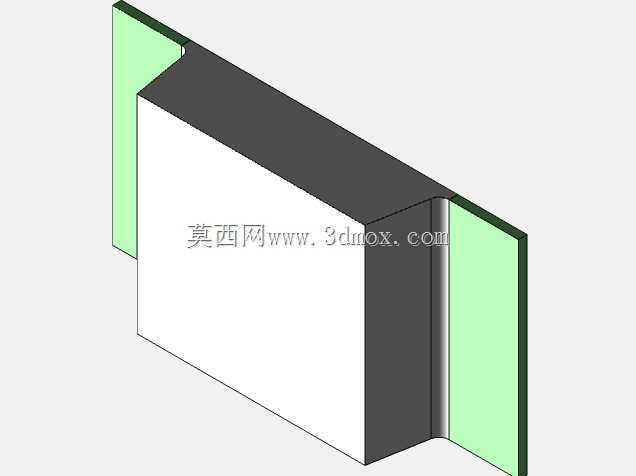

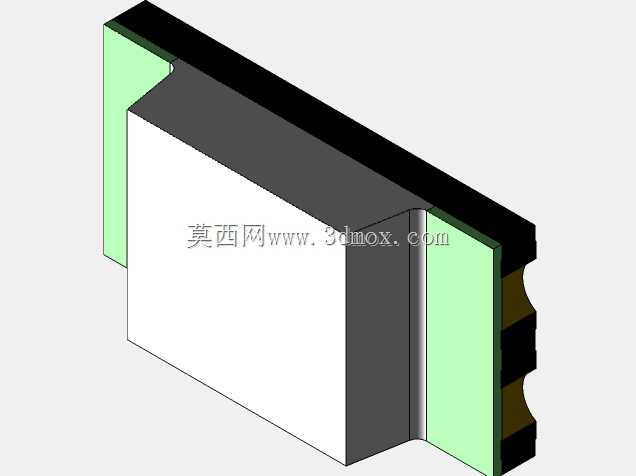

　　在消费电子、工业传感、智能穿戴设备的光信号采集链路中，表面贴装型光电晶体管是实现环境光感知、光信号转换的核心无源器件，这款TEMT6000X01的三维结构完全围绕量产SMT贴装工艺、实际感光性能要求展开设计，没有冗余的造型修饰，每一处结构特征都对应生产与使用环节的实际需求。从安装边界来看，该器件采用标准表贴封装形式，引脚布局完全匹配常规SMD焊盘设计规范，封装本体的长宽尺寸控制在极小范围内，能够适配高密度PCB板的布板需求，在智能手表、手机环境光感应模块、工业光电开关、智能家居光照度采集节点这类对布板空间要求严苛的场景中，不会占用过多板面空间，同时引脚的共面度设计严格遵循表贴器件的焊接公差要求，能够适配回流焊、

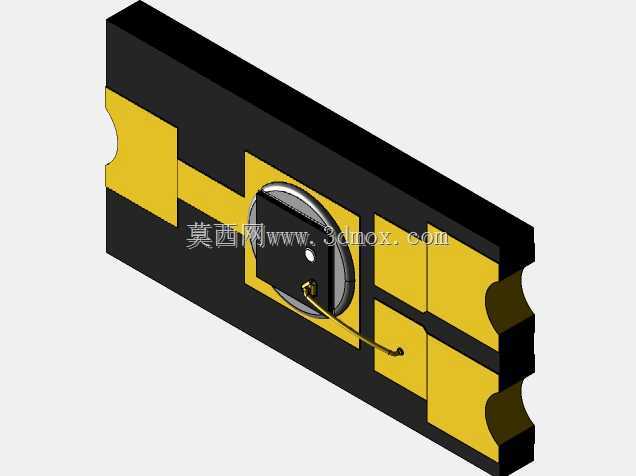

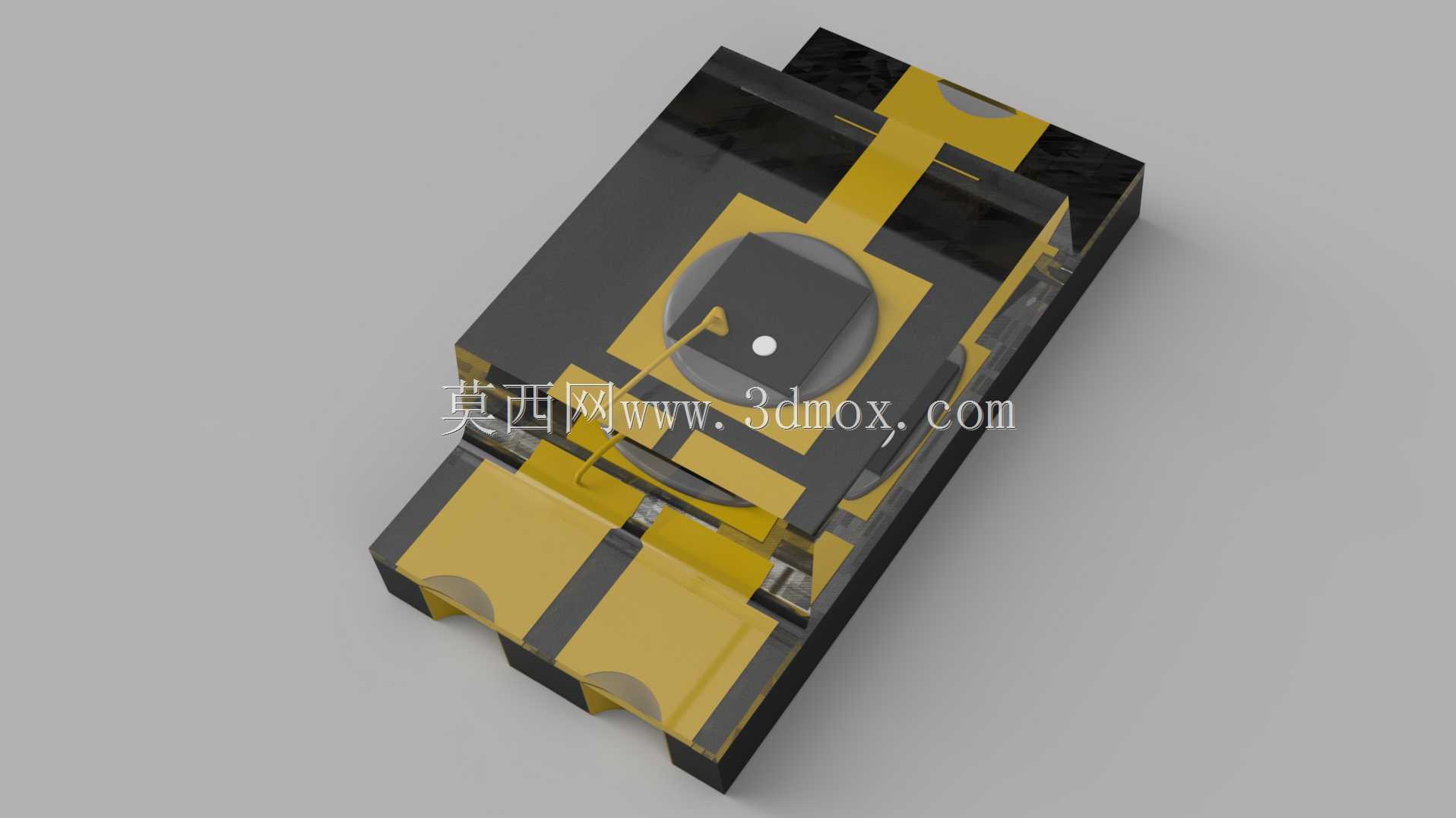

　　波峰焊等常规SMT焊接工艺，避免出现虚焊、立碑等量产常见的焊接不良问题。从功能特性的结构匹配来看，器件顶部的感光区域做了开窗式结构设计，感光芯片位于封装本体的中心位置，上方采用透明封装材料覆盖，既能够保证外界光线有效入射到感光芯片表面，又能通过封装材料隔绝外界水汽、粉尘对芯片的侵蚀，提升器件在复杂工况下的使用寿命；内部的引线键合结构在三维模型中做了完整还原，金线连接的弧度、引脚与芯片的连接点位都完全参照实际器件的内部构造，能够帮助电子结构工程师在做PCB布局时清晰了解器件内部的敏感区域位置，在布线时避开感光区域的投影范围，避免板上其他元件、走线遮挡光线入射路径，影响感光精度。设计思路上，

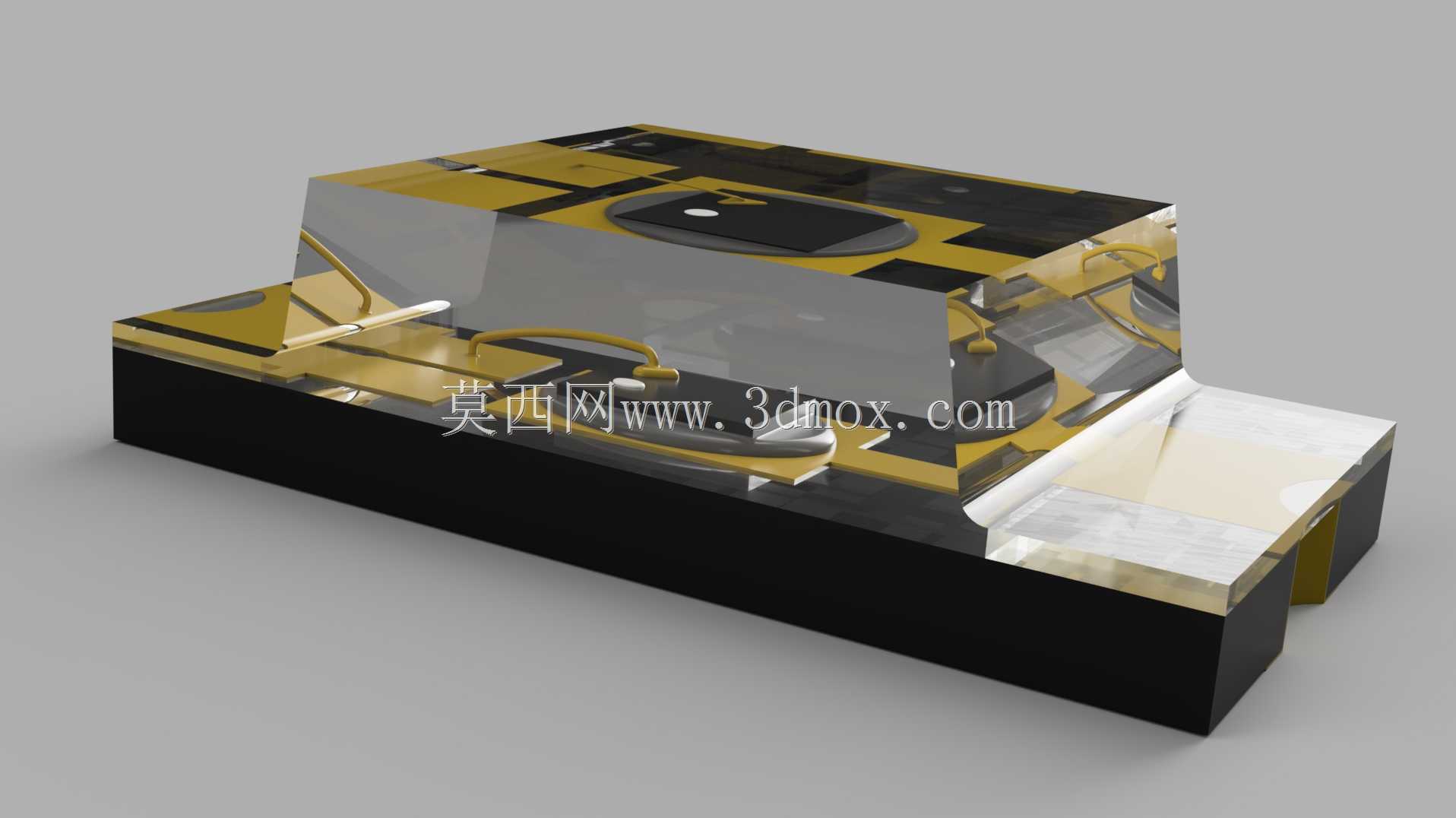

　　这款器件的封装结构充分平衡了感光性能与结构可靠性，封装本体采用黑色塑封基座与黄色引脚的分层结构，黑色基座能够有效吸收器件内部的杂散光，避免引脚、基板反射的光线对感光芯片造成干扰，提升光信号采集的准确性；引脚采用弯折成型的表贴结构，弯折角度、引脚伸出长度都经过严格的尺寸校核，既能够保证焊接时焊锡的爬锡空间，形成可靠的焊接焊点，又能控制引脚的整体高度，让器件贴装后的整体高度满足薄型化电子设备的堆叠要求，在厚度仅几毫米的超薄智能设备中也能顺利装配，不会出现器件顶壳的装配问题。在实际设备选型应用中，工程师可以直接参照这个三维模型完成PCB封装的精准绘制，不需要反复对照规格书核对安装尺寸，模型中还原的本体外形、引脚位置、

　　感光区域坐标都和实物完全一致，在做结构堆叠检查时，可以直接将模型导入整机装配文件中，核对器件与上方透光盖板、周边屏蔽罩、相邻元件的间隙，避免出现结构干涉、光线遮挡等设计问题；尤其是在做光电类传感模块的设计时，通过模型可以直观判断感光面的角度、位置是否符合光路设计要求，提前调整器件的摆放位置与角度，优化光信号采集的效率，减少打样后的反复修改次数。不同于常规的电子元件简化模型，这个三维结构完整还原了器件的外观细节与内部构造特征，包括引脚端部的半圆成型特征、封装本体的分层结构、感光芯片的表面形态都做了精准复刻，不仅能够用于PCB布局、结构干涉检查，还可以用于产品宣传渲染、教学演示等场景，帮助相关从业者直观了解表面贴装光电晶体管的实际构造，理解每一处结构设计对应的工艺与性能考量，在做同类光电器件的选型、封装设计时也能提供可靠的结构参考。
