贴片式共模噪声滤波器三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局场景中，共模噪声的抑制始终是电磁兼容设计环节无法绕开的核心需求，这类贴片式共模噪声滤波器的结构设计，完全围绕板级自动化贴装、高密度布线场景的实际约束展开。从实际应用场景来看，这类器件主要部署在高速信号传输链路、电源输入端口的走线位置，用来滤除差分线路上耦合产生的共模电磁干扰，避免信号传输过程中的误码、辐射超标问题，小体积的封装形态适配当前消费电子、车载电控模块高密度布板的趋势，不会占用过多PCB板面空间。

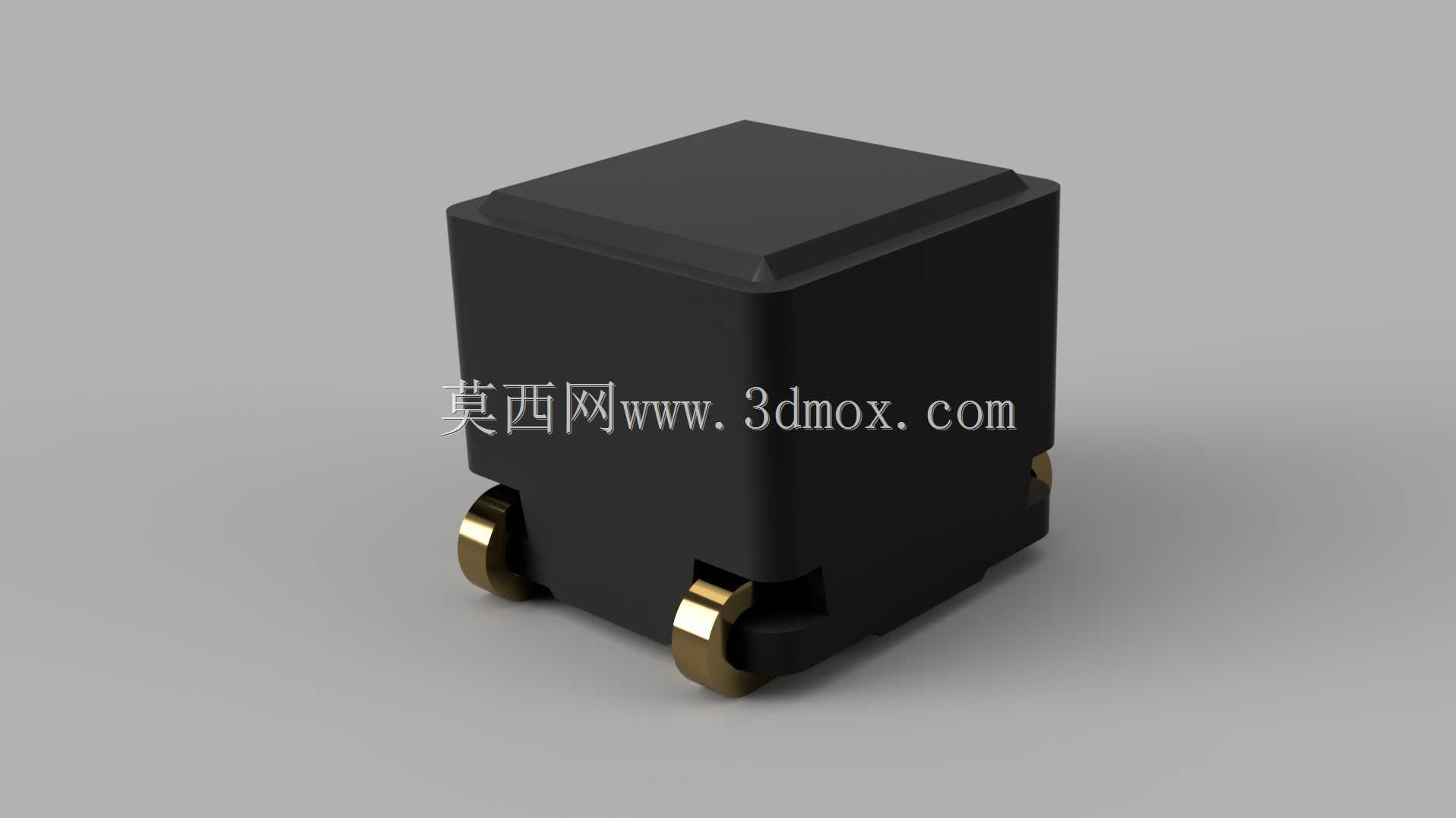

　　从功能特性层面看，该器件采用封闭式塑壳封装结构，外壳选用耐高温的绝缘工程塑料材质，能够耐受SMT回流焊过程中的高温冲击，不会出现壳体变形、引脚移位的问题；底部引出的金属端脚采用镀金工艺处理，一方面保证焊接时的润湿性，减少虚焊风险，另一方面降低引脚接触电阻，避免信号传输过程中的额外损耗。内部磁路采用闭合磁路结构设计，能够在较小的封装体积下实现足够的共模阻抗，对差模信号的衰减控制在极低水平，不会影响正常的高速信号传输质量，同时避免磁路开放带来的漏磁问题，减少对周边敏感器件的电磁干扰。

　　设计过程中首先要明确安装边界的约束，这类贴片器件的引脚间距严格对应标准SMD封装的焊盘尺寸，建模时需要严格控制引脚的共面度，保证所有引脚的底面处于同一平面，公差控制在SMT贴装允许的范围内，避免贴装时出现引脚悬空、焊接不良的问题。外壳的边角做了小尺寸的倒角处理，一方面是注塑生产时的脱模需求，减少注塑件的应力集中，避免壳体成型后出现开裂、缺料的缺陷；另一方面也能避免贴装吸嘴取件时出现吸附偏移，适配自动化贴片机的取件流程。壳体底部与引脚衔接的位置做了限位台阶结构，焊接时焊锡会顺着台阶爬升，形成标准的弯月形焊点，既保证焊接强度，也能避免焊锡溢出到器件侧面造成相邻焊盘短路。

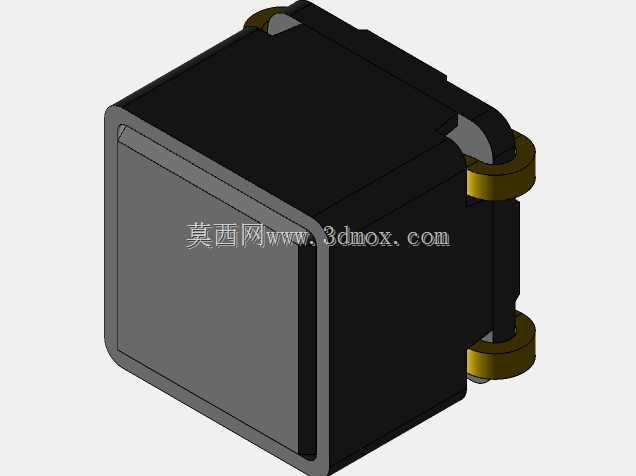

　　从结构设计的细节来看，壳体的合模线设置在器件侧面靠下的位置，不会出现在顶面影响吸嘴的吸附平整度，合模线的错位公差控制在极小范围内，保证器件整体外形尺寸的一致性。引脚的弯折弧度经过反复优化，既保证引脚与壳体的结合强度，在受到外力冲击时不会出现引脚脱落的问题，也能在PCB受热膨胀时提供一定的形变余量，缓解焊接点的应力，避免温度循环测试中出现焊点开裂的失效问题。器件的整体高度控制在低剖面范围内，适配薄型化电子设备的内部空间约束，不会和上方的结构件、屏蔽罩产生装配干涉。

　　在实际选型匹配过程中，这类结构的共模滤波器可以直接对应标准封装的焊盘库，结构工程师在进行PCB叠层设计、结构件干涉检查时，可以直接调用该三维模型进行装配验证，确认器件与周边走线、屏蔽罩、结构壳体的安全间距，避免后期打样时出现装配干涉的问题。建模过程中对壳体表面的拔模角度做了准确还原，完全匹配注塑生产的工艺要求，外壳的壁厚保持均匀，避免注塑过程中出现缩痕、气泡等成型缺陷，保证量产时的良率。金属引脚的伸出长度、厚度都严格按照行业通用的封装规范设定，能够兼容市面上主流的SMT贴装生产线的供料、贴装、焊接流程，不需要额外调整生产工艺参数。
