1206封装350mA16V可复位贴片保险丝

　　在消费类电子、工业控制板卡、便携数码设备的PCB设计环节，过流保护元件的选型直接决定了整机的长期运行可靠性，这款1206公制3216封装的可复位保险丝，就是针对小功率直流回路的过流防护需求开发的表面贴装保护元件。不同于传统一次性熔断保险丝，该元件采用高分子聚合物正温度系数材料制备核心功能层，当回路中出现异常过流时，元件自身温度快速升高触发材料相变，内阻在毫秒级时间内骤升，将回路电流限制在极低水平，避免后端芯片、功率器件因过流烧毁；当故障解除、回路断电后，元件温度回落至正常工作区间，内阻会自动恢复至低阻导通状态，无需人工更换即可恢复回路正常工作，大幅降低了设备售后维护的成本，尤其适合无人值守设备、便携消费电子这类不便频繁拆机更换元件的应用场景。

　　从外形尺寸与安装边界来看，这款元件完全遵循1206封装的行业通用尺寸规范，元件本体长度3.2mm、宽度1.6mm，两端焊接电极的厚度与宽度完全匹配标准SMD焊盘设计，在PCB Layout阶段无需单独定制特殊焊盘，直接调用通用1206封装的焊盘库即可完成布局，元件本体总高度控制在1.2mm以内，不会对周边元件的贴装、外壳的装配造成干涉，完全适配回流焊、波峰焊等主流SMT贴片加工工艺，两端电极的镀层采用镍钯金结构，焊接润湿性良好，能够有效避免虚焊、脱焊等贴片加工常见问题，适配无铅焊接的工艺要求，符合当前电子制造业的环保生产规范。

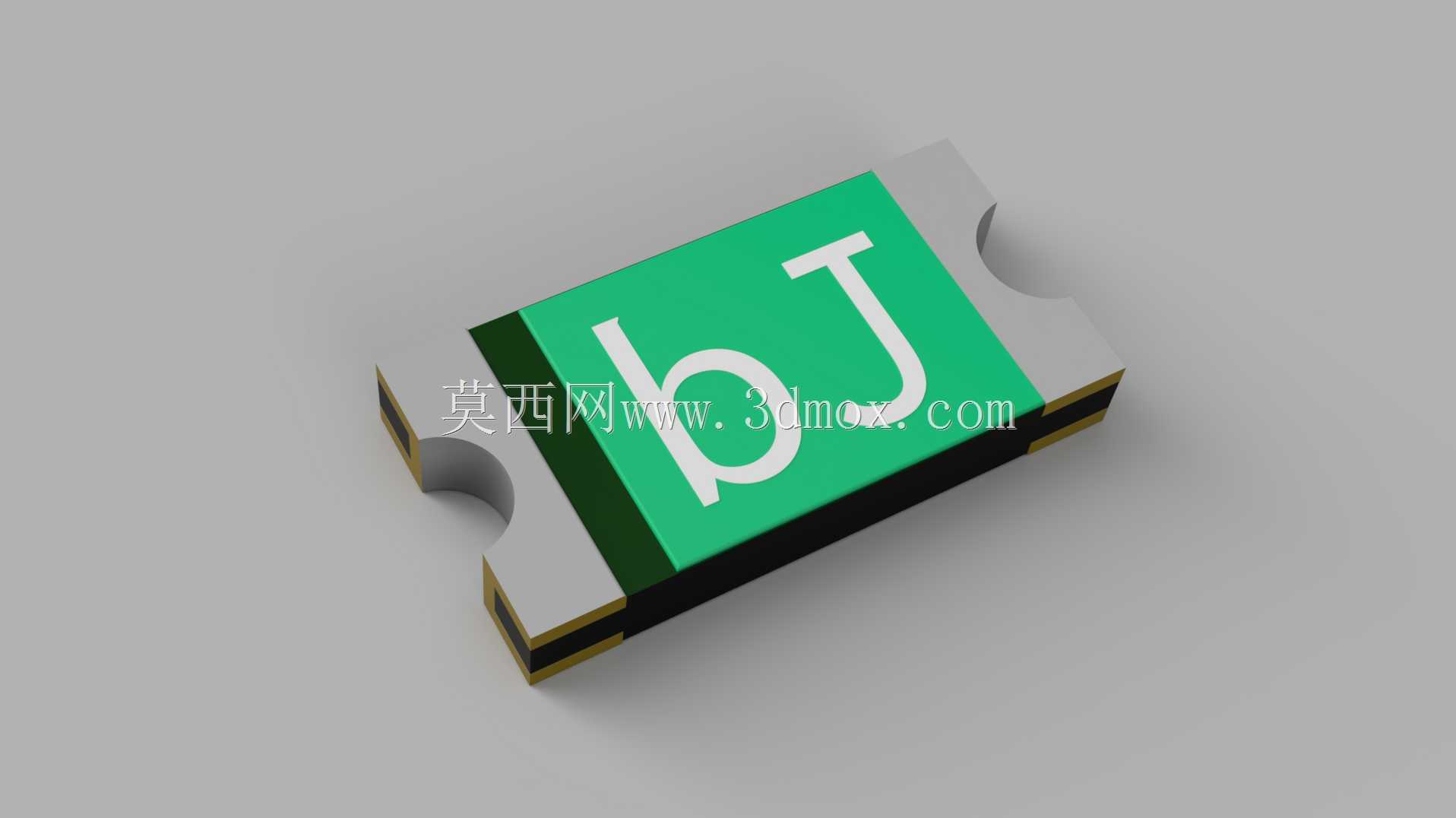

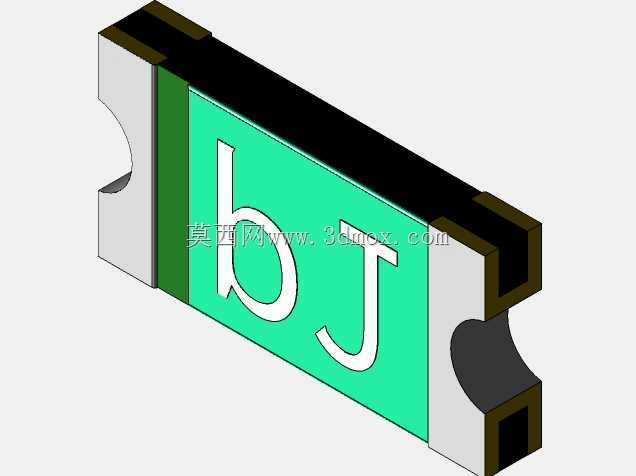

　　在实际电路选型应用中，这款元件的额定工作电流为350mA，额定工作电压为16V，主要适配工作电压在12V及以下的小功率直流回路，比如便携数码产品的充电管理回路、工控板卡的信号采集回路、小型传感器的供电回路、USB外设的电源输入回路等场景。设计这款元件的三维模型时，完全还原了实物的外形细节：主体采用绿色阻焊层质感的功能层结构，两端是带金属镀层的焊接电极，电极与功能层衔接处的台阶结构、元件两端的定位缺口都做了1:1的还原，模型的尺寸公差控制在±0.02mm以内，完全满足PCB装配干涉检查、结构件空间避让校验的设计需求。在进行整机结构设计时，设计人员可以直接调用该模型进行虚拟装配，验证元件与周边结构件、接插件、屏蔽罩的空间距离是否满足安规与装配要求，避免在试产阶段才发现元件干涉、焊盘对位不准等问题，缩短产品的研发迭代周期。

　　不同于一次性保险丝的熔断不可逆特性，可复位保险丝的重复使用特性，让它在应对短时浪涌冲击、偶发过流故障的场景下具备明显优势，比如设备热插拔过程中产生的短时冲击电流，不会造成元件误动作触发保护，也不会因为单次冲击就损坏需要更换，能够在保障回路安全的前提下，提升设备的故障耐受能力。在建模过程中，对元件的边角做了符合实际加工工艺的圆角处理，没有出现生硬的直角结构，还原了贴片元件实际注塑、冲压加工后的真实外形特征，电极部分的金属质感、功能层的哑光绿色表面都做了对应区分，在做产品渲染、装配演示动画时能够清晰识别元件类型，方便研发团队内部的方案评审、生产端的作业指导。

　　针对不同PCB布局的空间需求，这款元件的两个焊接端对称设计，支持正反两个方向贴装，不会因为贴装方向错误导致功能失效，降低了SMT贴片过程中的抛料率与错装风险。在进行电源回路的保护设计时，需要注意将该元件串联在电源的主供电路径上，尽量靠近电源输入端口布置，确保故障电流出现时第一时间触发保护，同时在PCB布线时，元件两端的走线宽度需要匹配额定电流的载流要求，避免走线本身压降过大影响元件的正常触发阈值。该三维模型的建立，能够帮助结构设计人员在产品开发初期就精准掌握元件的安装空间需求，提前预留足够的爬电距离与装配间隙，尤其是在高密度布线的小型化PCB设计中，精准的元件模型能够有效提升空间利用率，在有限的板卡面积内合理布置所有元器件，兼顾电路性能与结构紧凑性的设计要求。
