内燃机点火系统火花塞结构三维数模

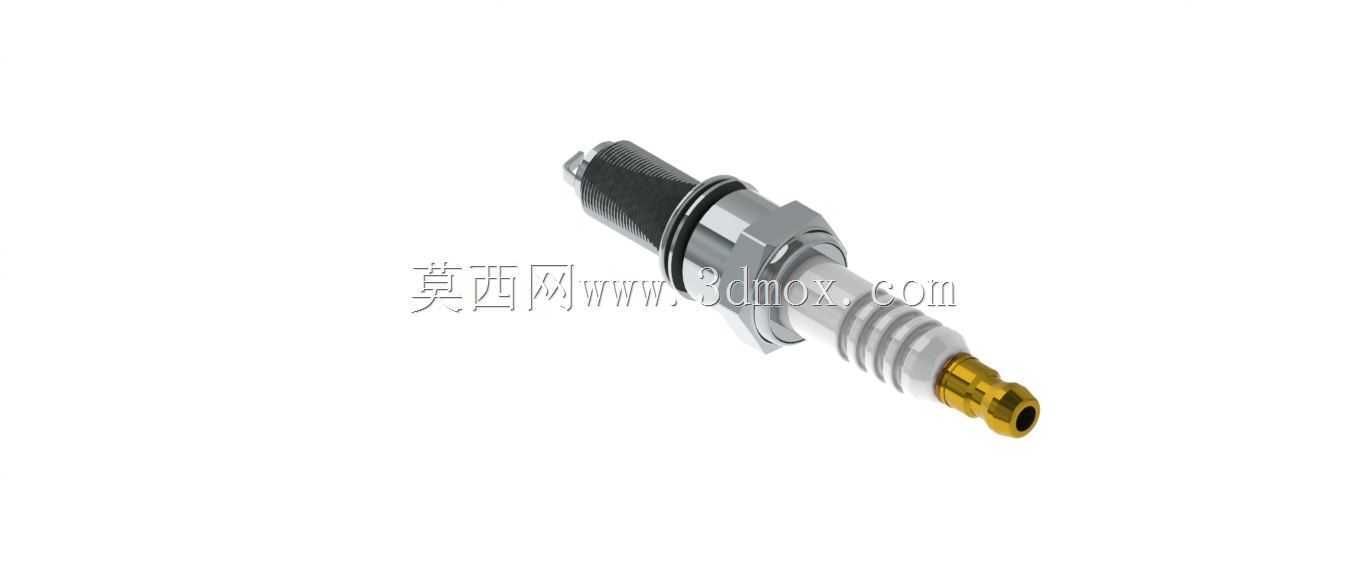

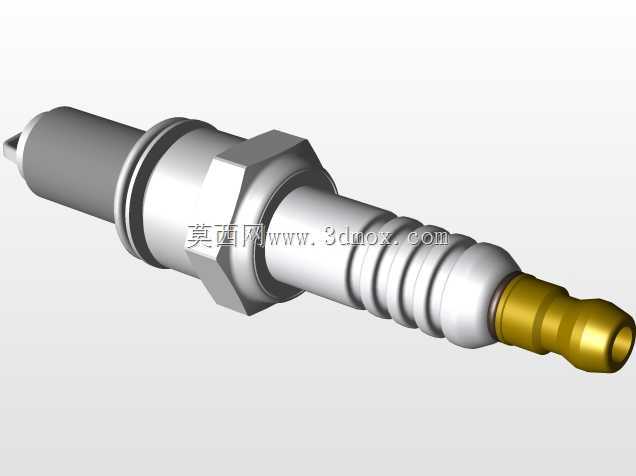

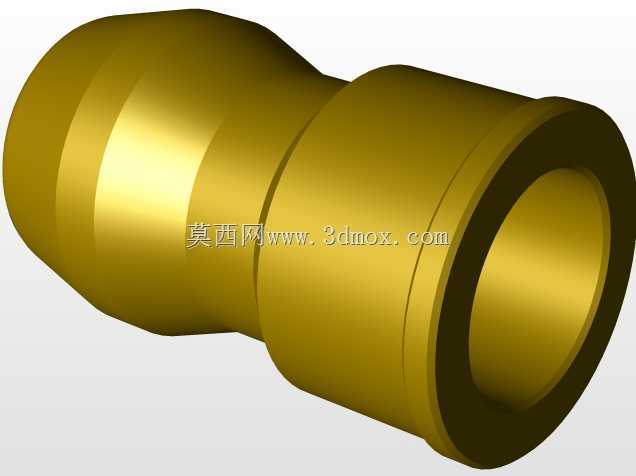

　　本次构建的三维数模完整还原了火花塞的全段装配结构，从接线端开始，最上部的金属接线螺母采用标准外螺纹结构，用于匹配高压点火线的插接端子，保证高压电传输过程中的接触可靠性，避免高转速工况下的接线松脱、跳火漏电问题；接线螺母下方是多层叠压的陶瓷绝缘椎体，这部分采用高氧化铝陶瓷材质的结构特征，数模中还原了陶瓷体表面的多道环形伞棱结构，该结构的设计目的是增加高压接线端与壳体之间的表面爬电距离，避免燃烧室附近的油污、积碳附着后出现表面闪络击穿，导致点火能量损失。陶瓷绝缘体与中部金属壳体的配合段采用过盈压装加密封垫圈的结构形式，数模中还原了壳体中部的六角拧转结构，该结构的对边尺寸严格匹配通用火花塞拆装套筒的标准尺寸，在往复式内燃机的点火系统设计中，火花塞是直接决定燃烧起始相位、混合气点燃可靠性的核心执行部件，其结构设计的合理性直接影响整机的动力输出稳定性、排放水平与冷启动性能，不管是乘用车汽油机、通用小型汽油机、摩托车动力还是固定式燃气发电机组，只要采用强制火花点火的燃烧形式，就离不开匹配对应燃烧室结构的火花塞部件。从实际装机的工况边界来看，火花塞的安装位置直接嵌入发动机气缸盖的燃烧室内，前端电极侧直接暴露在最高可达上千摄氏度的高温高压燃气环境中，同时还要承受点火瞬间上万伏高压电的脉冲冲击，以及进气冲程低温混合气的反复冷热交变，这就要求其结构设计必须同时满足密封可靠性、绝缘性能、导热能力与电极耐烧蚀的多重要求。

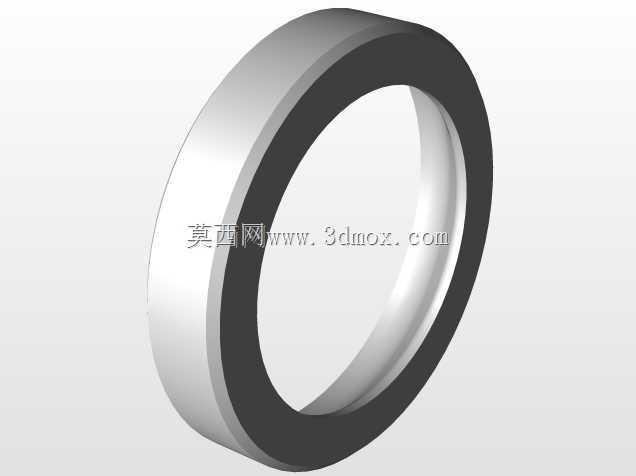

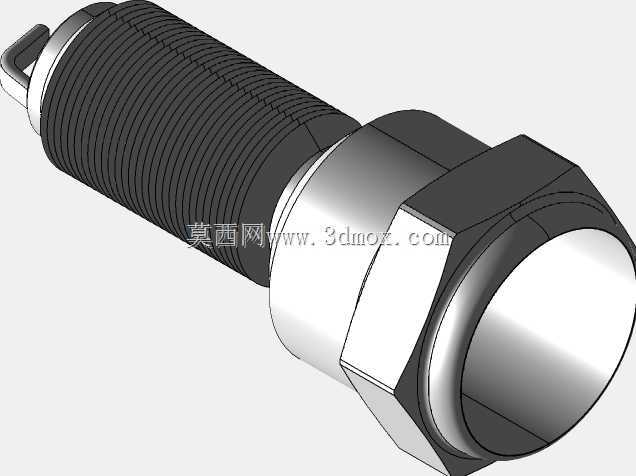

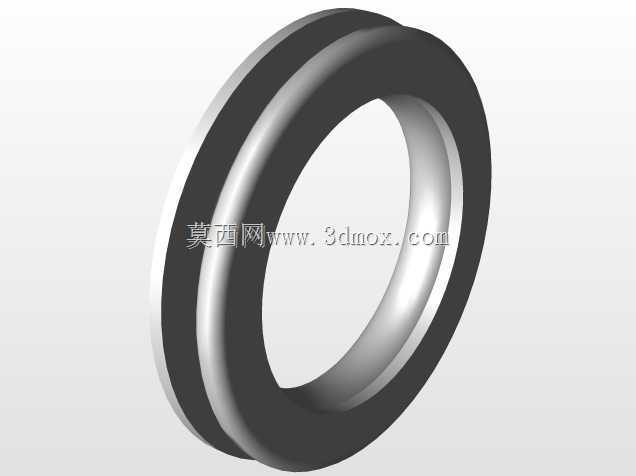

　　方便装机与售后维护过程中的扭矩施加，六角结构下方的密封垫圈采用铜质包覆的结构特征，安装时按照标准扭矩拧紧后，该垫圈会产生可控的塑性变形，填充气缸盖安装孔与火花塞壳体之间的微观间隙，保证燃烧室内的高压燃气不会从安装螺纹缝隙泄漏，维持气缸的压缩压力。壳体下部的螺纹段为标准安装螺纹，其公称直径、螺距与有效旋合长度严格匹配主流小排量汽油机气缸盖的安装孔尺寸，设计时需要严格控制螺纹段的长度边界，若旋入长度过长，电极端会过度伸入燃烧室，不仅会挤占燃烧室容积改变压缩比，还可能与进排气门、活塞顶面发生运动干涉；若旋入长度过短，电极端会凹在安装孔内，点火位置偏离燃烧室核心区，导致火焰传播距离变长，燃烧速率下降，甚至出现部分混合气无法点燃的失火问题。

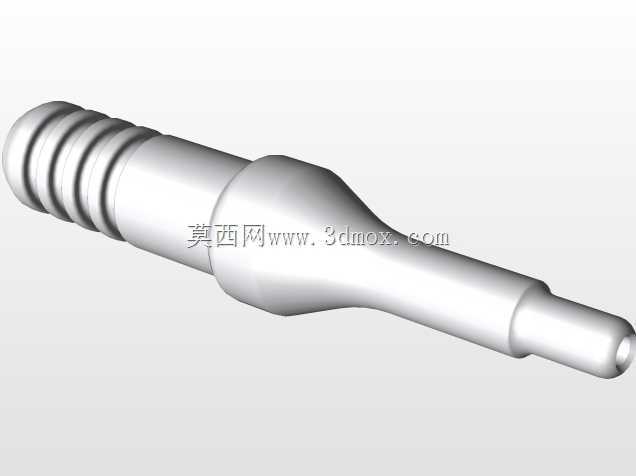

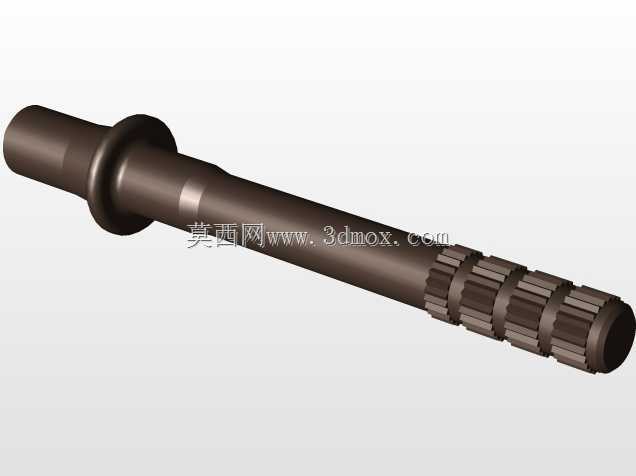

　　数模最前端的电极结构还原了中心电极与侧电极的配合间隙，中心电极从陶瓷绝缘体内部延伸至端面，采用导热性优异的金属材质结构，侧电极从壳体端面折弯延伸至中心电极正上方，两者之间的点火间隙是核心设计参数，间隙过小会导致点火火花能量不足，无法有效击穿混合气点燃油雾；间隙过大则会提高点火系统的击穿电压要求，高速高负荷工况下容易出现点火线圈输出电压不足导致的断火问题。在建模过程中，各段零件的同轴度公差按照实际装机要求做了装配约束还原，陶瓷绝缘体与金属壳体的同轴度、中心电极与壳体螺纹的同轴度都控制在合理的公差范围内，避免装机后电极偏斜导致的点火间隙不均、侧电极与活塞干涉等问题。从实际应用场景来看，不同的燃烧室形状、压缩比、点火能量匹配，

　　都需要对应调整火花塞的热值参数，也就是陶瓷体与壳体的导热路径设计，高热值火花塞的导热路径更短，适合高负荷持续运转的动力设备，能快速将电极端的热量传导至气缸盖水套，避免电极温度过高引发的早燃、爆震；低热值火花塞的导热速度稍慢，适合小排量低负荷的通用动力设备，能维持电极端的自清洁温度，避免低速工况下积碳附着在电极表面导致漏电。该数模可直接用于点火系统的装配干涉校验、气缸盖安装孔的匹配设计，也可作为教学演示中内燃机结构拆解的可视化模型，帮助设计人员直观理解火花塞在整机中的安装位置与配合关系，在做虚拟装配验证时，可以直接将该数模导入气缸盖组件，检查安装后电极端与活塞在上止点时的安全间隙，核对密封垫圈的压缩量是否在合理区间，避免实际装机过程中出现密封失效、运动干涉等工程问题。
