1206封装贴片式可复位保险丝三维结构

　　做消费类电子板卡布局的时候，最先要卡的就是板上保护器件的占位，尤其是1206公制封装的自恢复保险丝，很多新手建模的时候容易把焊盘边界和元件本体的干涉量算错，要么留的爬电距离不够，要么回流焊的时候元件偏移导致虚焊。这个模型还原的是50mA额定电流、60V耐压规格的贴片可复位保险丝，日常用在便携数码产品的输入端口、小型传感器供电回路、低功耗外设的供电支路上，当回路出现过流或者短路故障的时候，元件内部的高分子基体受热膨胀，切断导电通路，故障排除后温度回落，导电通路自动恢复，不需要人工更换元件，能大幅降低售后维修的拆件成本。

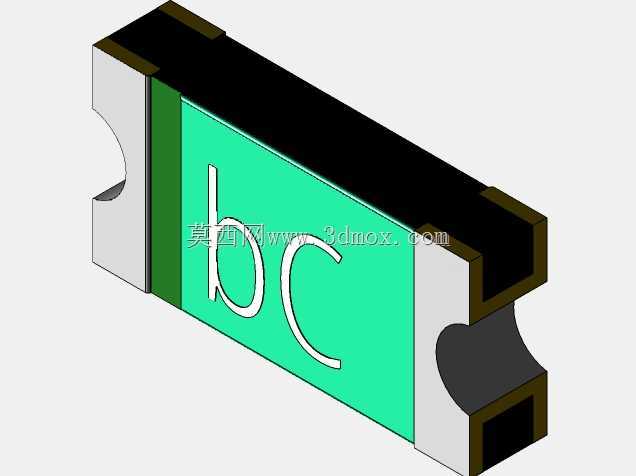

　　从建模的细节来看，这个元件的本体外形完全贴合量产实物的尺寸公差，两端的端电极做了圆弧过渡处理，对应SMT贴装时的吸嘴取料定位面，不会出现吸嘴吸附偏移的问题；端电极的厚度和焊盘的重叠量严格按照IPC封装标准设定，建模时预留了焊锡浸润的圆角空间，做PCB装配干涉检查的时候，能直接导入PCB库做3D布局校验，不用再反复调整元件高度和周边器件的间距。很多人画这类贴片保护元件的时候，容易忽略元件本体底部和PCB板面之间的间隙，这个模型把底部的悬空高度做了准确还原，对应实际生产中焊锡厚度的公差范围，不会出现仿真时元件贴死板面、实际生产时焊锡无法浸润形成虚焊的问题。

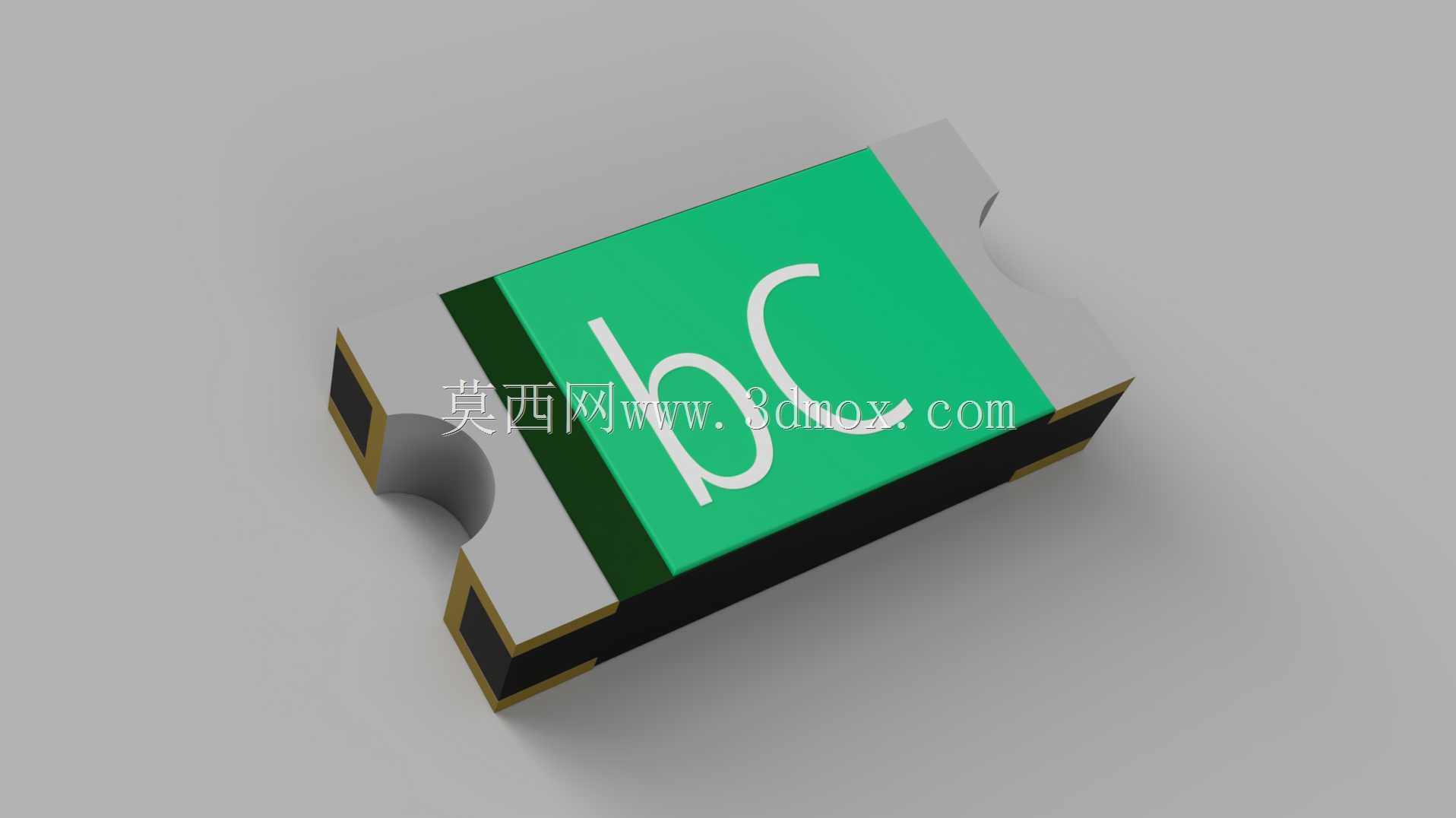

　　这类可复位保险丝和传统一次性熔断保险丝的应用场景有明确区分，一次性保险丝多用于故障后需要彻底切断回路、避免二次损坏的强电回路，而自恢复的型号多用于需要无人值守自动恢复的低功耗回路，比如智能门锁的供电回路、蓝牙耳机的充电管理支路、小型物联网传感节点的电源输入端，这些场景下如果出现短暂的过流冲击，故障解除后设备能自动恢复工作，不需要用户手动更换保险。建模的时候特意把元件顶面的标识区域做了平整处理，对应实物表面的丝印标识位，做整机装配的可视化渲染时，能直接在顶面添加规格丝印，和量产实物的外观保持一致。

　　从安装边界来看，1206封装对应的焊盘尺寸是标准的3.2mm长、1.6mm宽，元件本体的最大高度控制在1.2mm以内，做板卡堆叠设计的时候，这个高度参数能直接用来校核上下层板的间距，不会出现元件和上层结构件顶死的问题。两端电极的内侧做了斜切过渡，对应实际元件的端电极包覆范围，做信号完整性仿真的时候，能准确计算电极的寄生电感参数，对于高频信号回路的保护选型，这个寄生参数的准确性会直接影响回路的阻抗匹配结果。很多工程人员在选型初期只关注额定电流和耐压参数，忽略元件的本体尺寸和焊盘兼容性，导致打样回来的元件无法贴装，这个三维模型能直接导入结构设计软件，提前验证封装的匹配度，减少打样迭代的次数。

　　在做整机的安规校验的时候，这类保护元件的爬电距离是重点核查项，模型里端电极之间的本体表面距离严格按照安规要求做了还原，两端电极之间的绝缘本体宽度足够满足60V耐压下的爬电距离要求，不会出现安规测试时极间打火的问题。元件的边角都做了微小的圆角处理，对应量产时的模塑工艺公差，不会出现直角锐边导致的焊锡应力集中问题，回流焊过程中焊锡的表面张力能顺着圆角均匀铺开，形成可靠的焊点。对于做电子设备结构设计的工程师来说，这类标准封装元件的三维模型准确度，直接决定了整机布局的效率，不需要每次选型都手动测绘元件尺寸，直接调用经过尺寸校验的模型，就能快速完成板卡布局和结构干涉检查，大幅缩短研发前期的选型验证周期。
