1210封装可复位贴片保险丝三维结构

　　做消费类电子主板布线这么多年，最容易在后期打样踩坑的就是板级保护元件的安装干涉问题，尤其是1210公制对应3225封装的自恢复保险丝，很多工程师直接调用标准封装库，忽略了元件实际塑封高度、端焊片的公差偏移，最后SMT过炉后出现元件顶到外壳、焊盘虚焊的问题，这个三维结构刚好把这些容易忽略的细节都还原到位了。

　　先从实际应用场景说，这类额定参数100mA、60V耐压、0.6W功耗的可复位保险丝，大多用在手持便携设备的信号回路、低功耗传感器供电回路里，比如蓝牙耳机的充电输入次级保护、便携测温仪的传感模块供电端、工业手持扫码枪的按键板回路，这些场景的共性是空间极度紧凑，过流故障多是偶发的端口误接、静电串扰，不需要故障后拆换元件，故障解除后能自行恢复导通，减少售后返修的拆件成本。

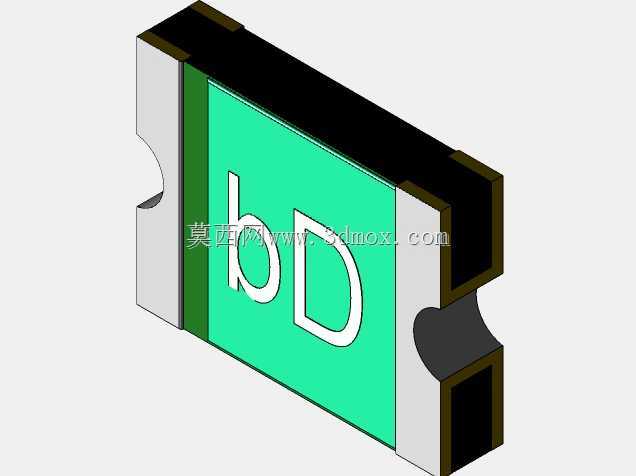

　　从功能特性上看，可复位保险丝和一次性熔断保险丝的核心差异是内部的高分子正温度系数基体，正常工作时基体呈低阻态，回路压降可以控制在毫伏级，不会影响低功耗传感回路的信号采集精度；当回路出现过流或者温升超过阈值时，基体受热膨胀形成高阻态，把回路电流限制在微安级，切断故障通路，等故障排除、温度回落之后，基体重新收缩恢复低阻，回路自动恢复正常工作，不需要人工更换。这个三维模型把外部的绝缘塑封壳、两侧的焊接端电极、内部的功能层结构都做了分层还原，能直观看到端电极的卡扣结构——不是简单的平面贴片，端电极是包裹住塑封壳的侧边和上下边缘，这样SMT焊接时焊锡能形成三个面的浸润爬锡，比两端平贴的结构抗振动性能更好，哪怕是用在经常跌落的手持设备上，也不容易出现焊盘脱落的问题。

　　说到设计思路，做这个元件的三维建模时，最核心的是要匹配PCB封装的焊盘尺寸与元件本体的安全距离。很多新手工程师画封装时直接按 datasheet 上的标称长度画焊盘，没考虑端电极外侧的弧形缺口——这个缺口是编带包装时的定位卡位，同时也是焊接时的排气结构，如果焊盘画得太靠外侧，焊锡会顺着缺口爬到元件顶面，冷却后形成锡珠，相邻元件间距不足的话就会造成短路。模型里还原的两侧弧形内凹结构，刚好能让工程师在做PCB布局时直观核对焊盘的外延尺寸，把焊盘的外沿控制在缺口内侧，避免锡膏印刷过量时的溢锡问题。另外塑封本体的颜色区分也不是随便做的，青绿色的功能区对应内部PTC基体的投影范围，两侧灰白色的部分是耐高温的绝缘封装层，黑色的顶层封边是环氧塑封的注胶口位置，这个位置的实际高度会比本体标称高度高0.1mm左右，做结构堆叠时如果外壳内壁到PCB的距离刚好卡着元件标称高度算，就会被这个注胶凸点顶住，造成外壳装配缝隙不均，这个细节在二维datasheet里经常只给一个最大高度值，不会标注凸点的具体位置，三维模型里把这个凸台结构做出来，结构工程师核对堆叠间隙时就能直接避让，不用等打样后再修模。

　　再讲外形尺寸和安装边界，1210封装的标称尺寸是长3.2mm、宽2.5mm，但是模型里能看到端电极伸出塑封本体的长度是0.3mm，加上焊接后焊锡的圆角爬锡高度，实际在PCB上占用的安装长度要留到3.8mm，宽度方向因为两侧有内凹的定位缺口，实际占用宽度可以比标称尺寸少0.2mm，在做0402、0603元件密集布局的小板上，这个宽度余量就能多走一条信号线。另外元件的厚度方向，模型里分层展示的结构能看到，底层电极和PCB接触的平面度公差控制在0.05mm以内，所以钢网开刻时不需要额外做加厚处理，按标准0.12mm厚度钢网开1:1的焊盘开口就能保证焊接良率。还有个容易忽略的安装边界是，这类可复位保险丝要远离板上的发热元件，比如LDO、功率电感，因为它的动作是靠温度触发的，如果周边元件的长期工作温度超过40度，会让它的保持电流下降，出现正常工作时误动作的问题，用三维模型做布局评审时，可以直接在装配体里测量它和周边发热元件的空间距离，比看二维PCB图直观很多，能提前规避热耦合造成的参数漂移问题。

　　之前做一款便携血氧仪的主板时，就遇到过类似的问题，当时调用的标准封装库没考虑元件顶部的注胶凸点，装配外壳时凸点顶到了血氧探头的FPC排线，把排线的绝缘层磨破造成信号干扰，最后只能临时在外壳内侧铣一个0.15mm的避让槽，耽误了一周的量产时间，如果当时有这个精度的三维模型，在结构设计阶段就能直接发现干涉问题，根本不会等到试产才踩坑。对做板级设计的工程师来说，这类被动元件的三维模型不需要做太复杂的内部机理仿真，但是必须把外部的所有装配相关的结构细节做准，包括端电极的形状、本体的凸点、定位缺口的位置，这些细节直接决定了SMT良率和最终装配的可靠性，比单纯的尺寸标注更有实际参考价值。
