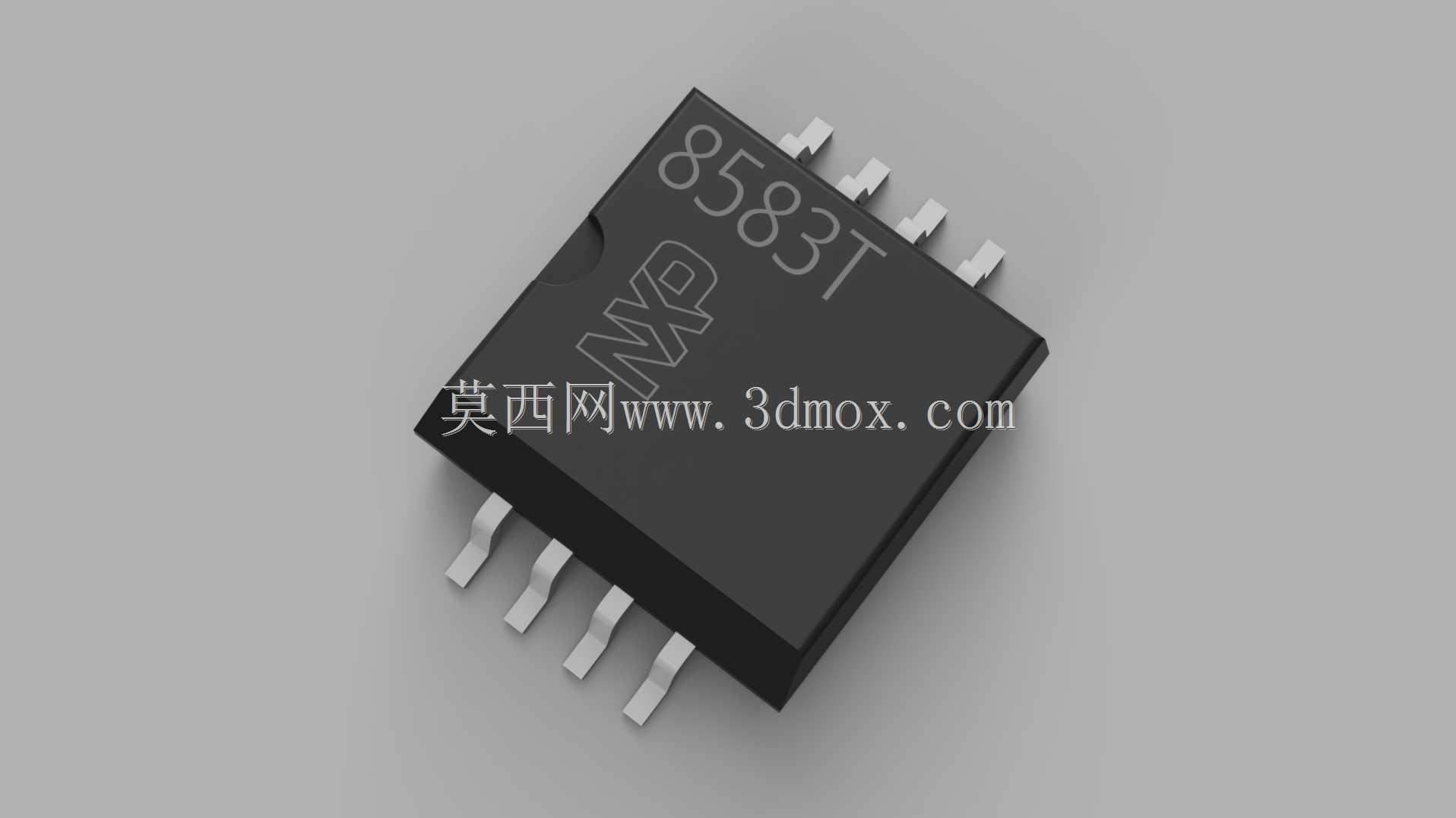

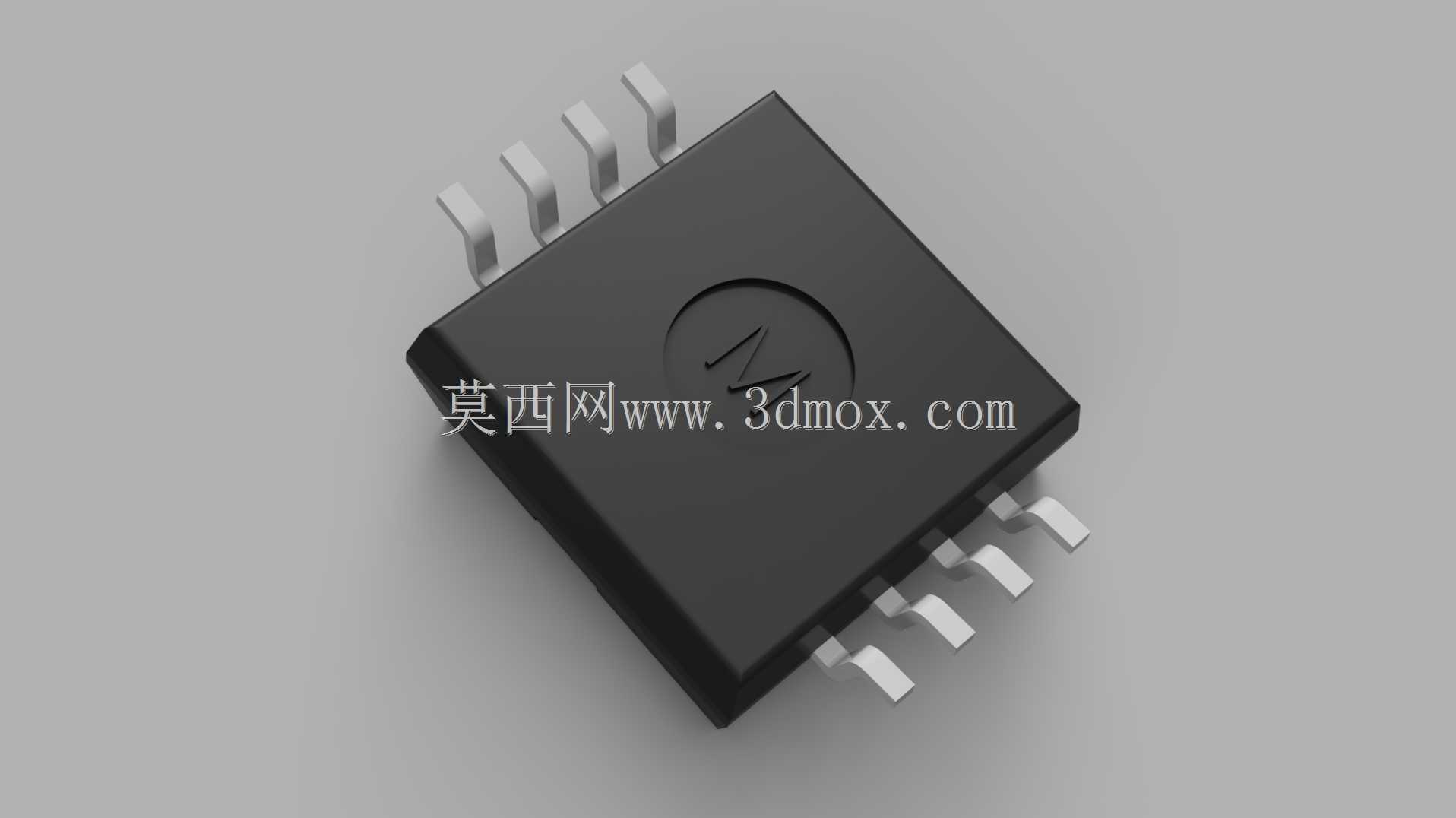

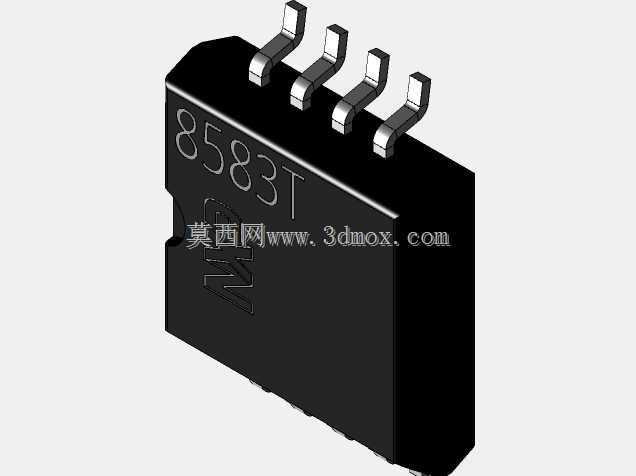

SOIC-8封装实时时钟芯片三维结构

　　在工业控制板卡、消费电子主板、车载电子单元的PCB布局阶段，这类SOP-8封装的实时时钟器件是板上常备的时序基准元件，建模时需要严格还原封装的物理边界，避免后续结构干涉。这款实时时钟器件采用SOIC-8窄体封装，本体宽度为3.9mm，引脚间距1.27mm，整体塑封本体厚度1.75mm，引脚伸出塑封本体的长度为1.05mm，引脚宽度0.4mm，这些尺寸参数直接决定了PCB焊盘的设计尺寸、钢网开孔规格，以及贴片时吸嘴的抓取位置。建模过程中首先还原了塑封本体的倒角细节，本体四个边角的注塑圆角半径0.2mm，本体表面的激光刻印标识区域做了微凹处理，还原真实芯片的表面质感，引脚部分做了弯折弧度还原，并非直角弯折，引脚末端的共面度控制在0.

　　1mm以内，符合SMT贴片的工艺要求。这类实时时钟芯片的核心作用是在系统主电源断电后，依靠备用纽扣电池维持计时运行，为系统提供持续的年、月、日、时、分、秒时间基准，广泛应用在智能电表、工业数据记录仪、安防摄像头、家用小家电的主控板上，在结构设计时，需要考虑芯片周边的避让空间：芯片本体上方需要预留至少0.5mm的高度间隙，避免与外壳、散热片或者其他板上元件发生干涉，芯片两侧引脚外侧需要预留0.8mm的走线空间，同时要注意与周边电解电容、晶振的距离，避免焊接时连锡。建模时特意还原了引脚的镀层质感，以及塑封本体的哑光黑质感，在做整机结构装配校验时，可以直接导入该模型检查与周边结构件的间隙，不需要额外调整尺寸，

　　引脚的焊盘贴合面做了平面度处理，导入PCB设计软件时可以直接匹配标准SOIC-8封装的焊盘位置，不需要重新对位。在实际设备应用中，这类芯片通常布置在PCB板的边缘区域，靠近备用电池座的位置，缩短电池供电的走线长度，降低功耗，建模时还原的本体尺寸可以帮助结构工程师提前评估板上布局的合理性，比如当PCB板需要插入窄小的设备壳体内腔时，可以通过该模型确认芯片高度是否会顶住壳体筋位，引脚位置是否会与壳体的定位柱发生冲突。不同于大尺寸的功率器件，这类贴片集成电路的尺寸公差要求更高，建模时所有尺寸均按照JEDEC封装标准执行，塑封本体的长度为4.9mm，两侧引脚总宽度为6.0mm，完全符合SOT176-1的封装规范，在做SMT贴片工艺仿真时，

　　该模型可以直接用于模拟吸嘴抓取、引脚共面度检测、回流焊过程中的元件偏移校验，帮助工艺人员提前发现贴片过程中可能出现的抛料、立碑、偏移等问题。很多结构工程师在做板级建模时容易忽略这类小尺寸芯片的细节，往往用简化的方块代替，实际装配时经常出现芯片顶住壳体、或者与周边接插件干涉的问题，这个模型完整还原了芯片的所有外形细节，包括本体表面的标识凹槽、引脚的弯折角度、引脚末端的倒角，在做数字样机装配时可以完全替代真实元件做干涉检查，不需要后期反复修改结构设计。在手持类消费电子设备中，这类芯片的高度直接影响整机的厚度设计，精确的模型可以帮助工程师压缩整机内部的冗余空间，在保证装配间隙的前提下尽可能做薄设备机身，同时在做热仿真时，模型的本体材质参数设置为环氧塑封料，引脚设置为铜镀锡材质，可以准确模拟芯片工作时的热量传导路径，评估芯片在密闭壳体内的温升情况，避免高温下时钟走时精度下降。
