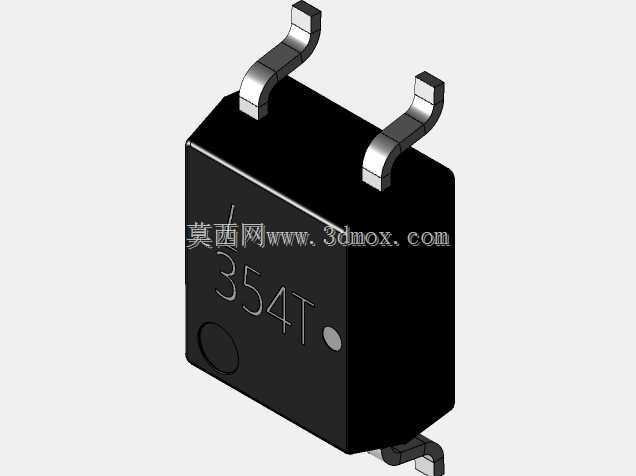

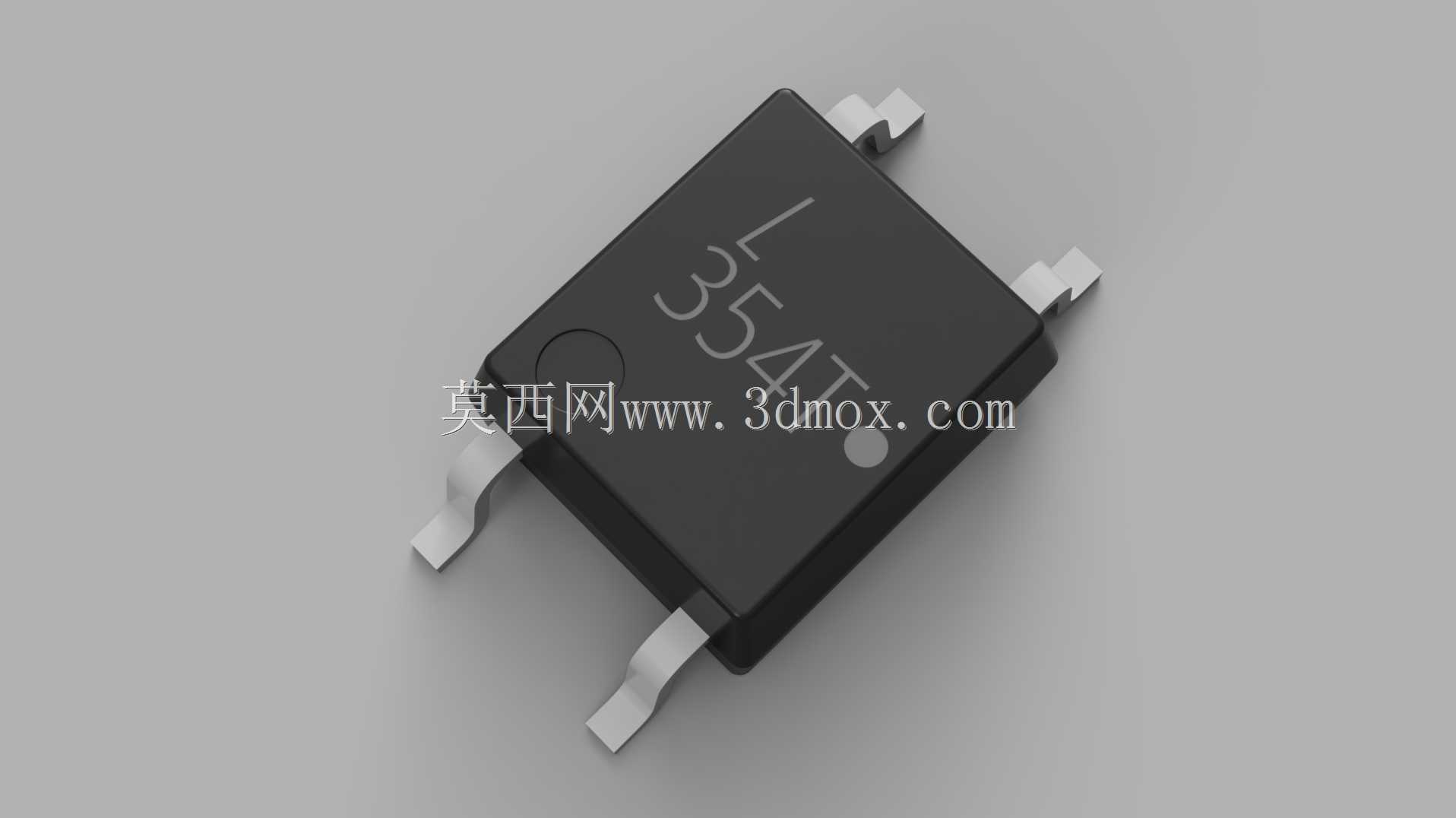

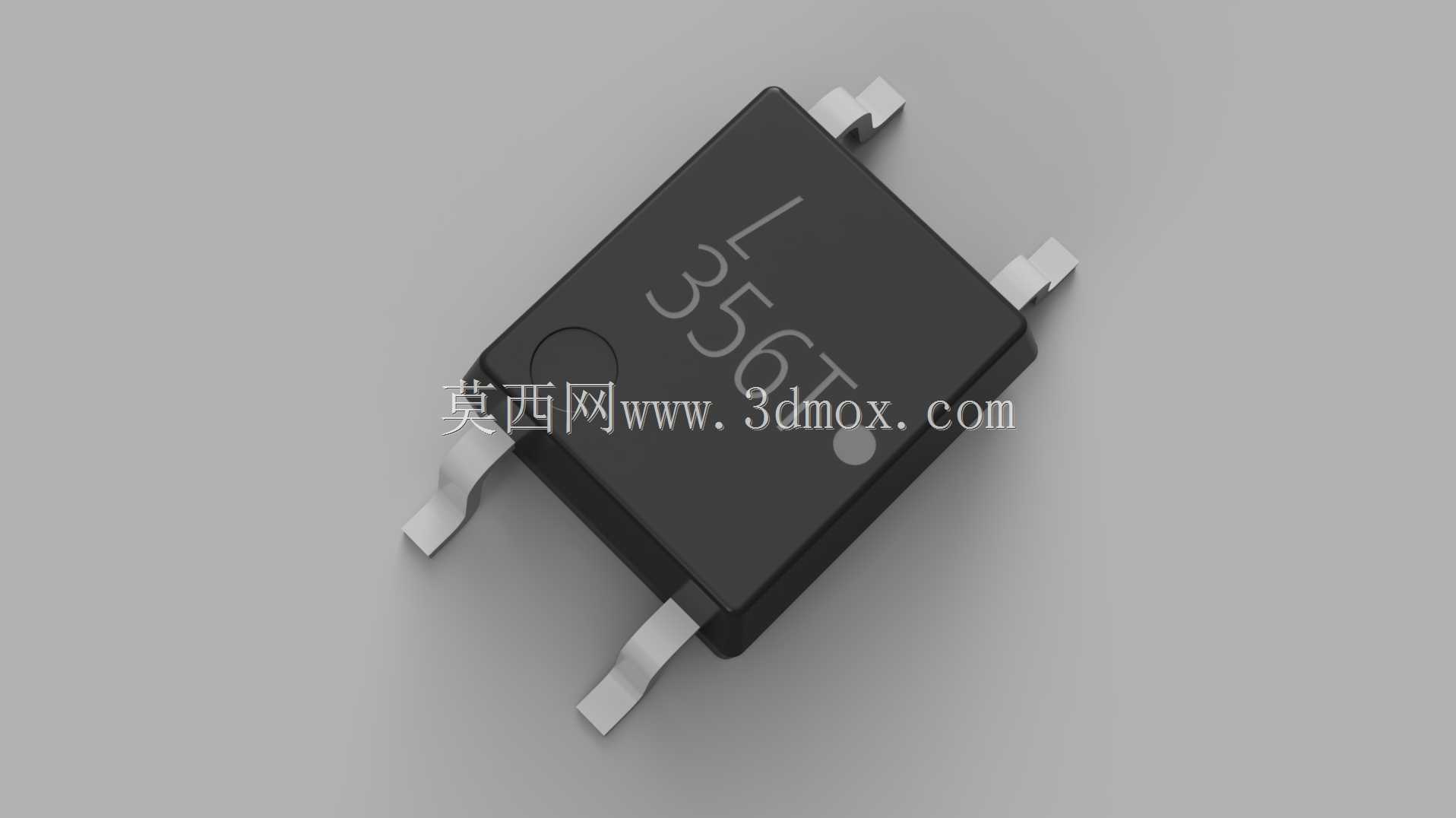

SOP-4封装贴片光电耦合器三维结构

　　在工业控制板卡、开关电源、信号隔离回路的设计选型中，这类四引脚贴片封装的光电耦合器是极为常用的隔离类器件，很多刚接触硬件结构设计的工程师容易只关注器件的电性能参数，忽略封装的三维尺寸与安装边界，导致PCB布局完成后出现结构干涉、焊盘匹配偏差、波峰焊或回流焊过程中器件偏移等问题，这个三维结构模型刚好可以填补结构设计阶段的器件占位校验空白。从实际应用场景来看，这类器件常被布置在强弱电隔离的分界区域，比如变频器的驱动信号反馈回路、工控PLC的数字量输入端口、消费类电源的原副边信号传递路径，既要保证引脚与PCB焊盘的可靠焊接，也要兼顾器件本体与周边电解电容、贴片电阻、接插件的安全间距，避免高压侧与低压侧的爬电距离不足带来的安规隐患。

　　从设计思路上还原这个器件的三维结构时，首先要严格匹配塑封本体的实际轮廓，本体上的极性标记点、型号丝印区域的位置都要和实物完全对应，避免生产环节的人工目视极性校验出现误判；四个引脚的成型弧度、伸出本体的长度、引脚末端的共面度是建模的核心细节，很多通用封装库只做了简化的方块引脚，忽略了SOP封装引脚的冲压成型弧度，在做PCB与外壳的装配干涉检查时，很容易误判引脚与壳体加强筋的间隙，实际过炉焊接时引脚的成型弧度也直接影响焊锡的浸润效果，共面度偏差超过0.1mm就容易出现虚焊、立碑等焊接缺陷。外形尺寸上，该器件本体长度3.85mm，整体宽度包含引脚伸出部分为7mm，本体塑封高度2.2mm，这个尺寸边界在做紧凑布局的板卡设计时尤为关键，

　　比如很多薄型电源模块的壳体内部净空只有2.5mm，如果建模时忽略了引脚焊接后焊锡的凸起高度，或者本体高度的公差余量，就会出现壳体装配时压碰器件本体的问题，严重时会导致塑封本体开裂、内部键合丝断裂，直接造成器件功能失效。在做整机结构的堆叠设计时，这类贴片器件的三维占位不能直接用二维封装的丝印框替代，二维丝印通常只标注本体的投影轮廓，不会体现引脚的弯折形态和本体的高度信息，尤其是在板卡对插、多层板堆叠的设备中，上层板的背面器件和下层板的正面器件间距往往只有1-2mm，精准的三维模型可以提前排查出器件碰撞的风险，不用等到第一次试装时才发现问题返工改板。另外，这类光电耦合器属于静电敏感器件，在做生产工装的设计时，

　　也可以依托这个三维模型设计对应的吸嘴定位座、料站编带导向槽，保证SMT贴装过程中吸嘴可以准确吸附器件本体中心，不会因为模型偏差导致吸嘴偏位、器件抛料率上升。很多工程师在做器件库建模时容易忽略塑封本体的脱模斜度，实际量产的塑封器件侧面并不是完全垂直的，会有微小的脱模斜度，在做极紧凑的间距校验时，这个细微的斜度可能刚好决定了两个器件之间是否会发生装配干涉，这个模型还原了真实器件的塑封拔模细节，引脚的金属质感、塑封本体的哑光表面特征也和实物保持一致，在做产品的渲染展示、装配工艺动画制作时也能直接调用，不需要额外做外观材质的调整。在信号隔离回路的结构布局中，这类器件的摆放方向也有讲究，通常要让器件的长度方向和过炉方向保持一致，减少焊接时的应力拉扯，建模时保留的极性标记点也能在PCB布局阶段直接提醒工程师器件的摆放方向，避免出现极性反向的低级错误。对于需要做灌封处理的电源模块来说，精准的器件三维模型还可以帮助计算灌封胶的用量，估算不同位置的灌封胶流动路径，避免因为器件排布过密导致灌封胶填充不充分，留下散热或者绝缘的隐患。
