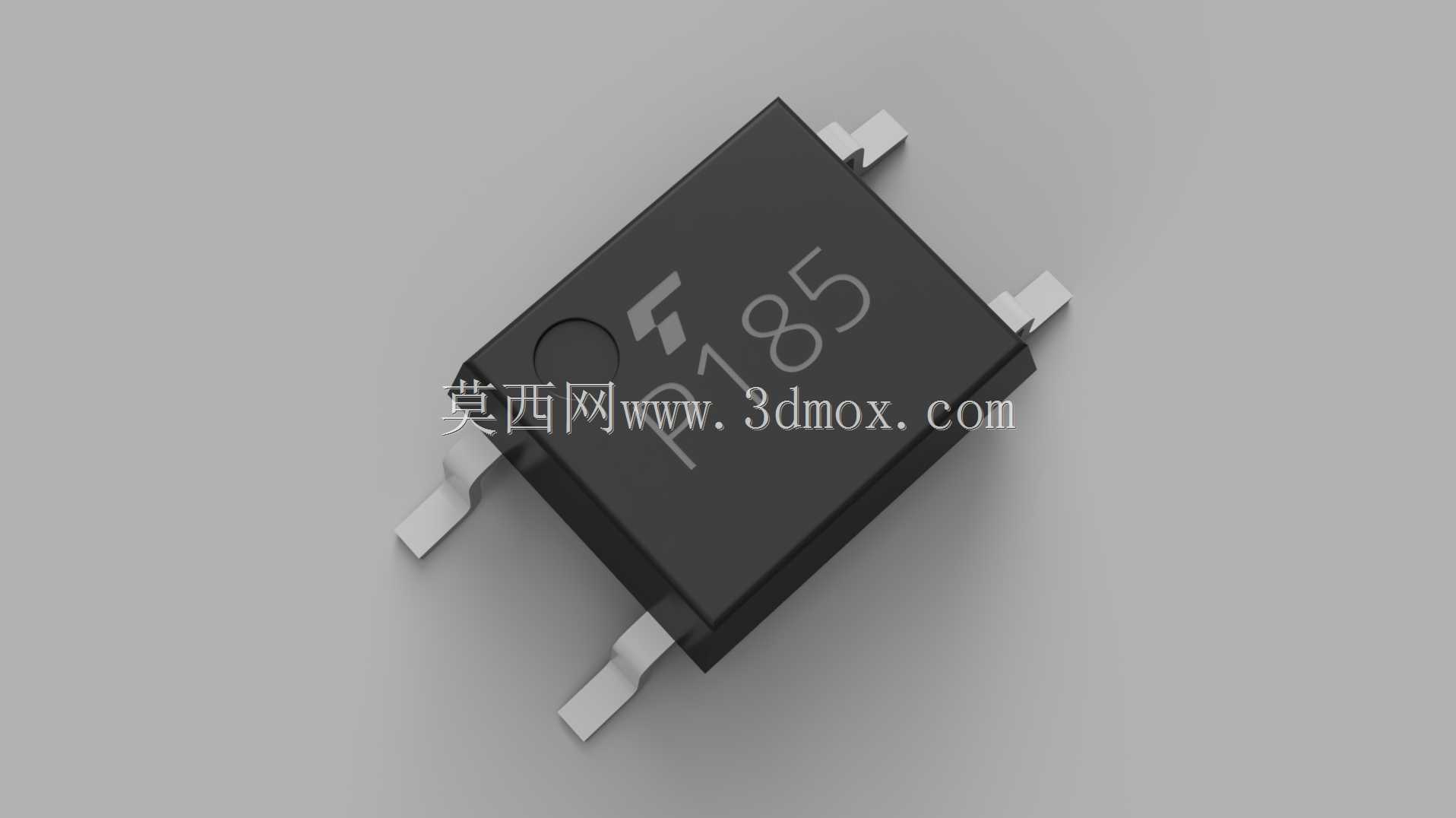

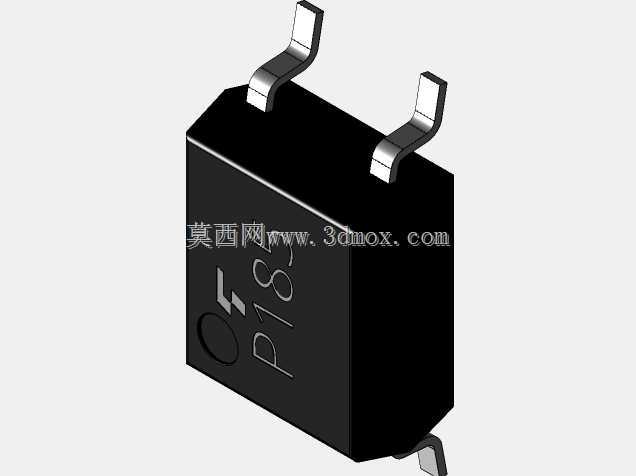

SOP-4封装TLP185光电耦合器三维结构

　　在工业控制板卡、开关电源、信号隔离回路的设计工作里，光电耦合器是绕不开的基础隔离器件，TLP185这类小体积贴片光耦，常被用在高低压信号隔离、IO口电平匹配、开关量信号传输的场景中，能有效切断回路间的地环流干扰，避免前端采样回路的浪涌、尖峰电压串入后端主控电路，损坏MCU或者逻辑芯片。做这类贴片半导体器件的三维建模时，首先要抓准实际生产中的安装边界，这款器件采用SO-4（11-4M1S）塑封结构，本体长度3.6mm，宽度7mm，成型后总高度2.2mm，四个引脚向外伸出形成鸥翼型结构，建模时不能只做本体方块，要还原引脚的成型弧度、引脚末端的焊盘接触段长度，因为在PCB布局做干涉检查时，引脚的伸出长度、弯折角度直接影响和焊盘的匹配度，

　　要是建模时引脚尺寸偏差，后续导出STEP做装配仿真，会出现引脚和焊盘错位、和周边贴片电容电阻干涉的问题。从设计思路来说，这类光耦的三维模型不需要还原内部的发光二极管、受光三极管的晶圆结构，毕竟结构工程师做整机装配、PCB布局校验时，只需要准确的外部轮廓、安装尺寸、引脚位置，内部结构属于半导体工艺设计范畴，不属于结构建模需要覆盖的内容。建模时要注意塑封本体的脱模斜度，实际量产的塑封器件侧面不是完全垂直的，会有微小的脱模角度，本体上的定位凹点、印字区域的凹陷也要做出来，那个圆形的定位标记是生产时的引脚1标识，在SMT贴片时供视觉对位相机识别方向，建模时还原这个特征，能让做SMT产线仿真的工程师直接调用模型，不用二次修改标记特征。

　　实际选型应用时，这款小体积光耦常被布置在PCB板的边缘接口位置，比如RS485通讯接口的收发端、数字量输入模块的采样前端，因为2.2mm的总高度很低，不会占用板卡上方的结构空间，适合用在薄型化的工业模块、便携检测设备里，做结构堆叠时，这个高度参数直接决定了板卡上方的屏蔽罩、上盖的预留间隙，要是模型高度做高了0.2mm，实际装配时就会出现屏蔽盖压到器件本体的问题，导致器件受力损坏。另外四个引脚的间距、引脚宽度也要严格对应 datasheet 里的安装尺寸，鸥翼引脚的弯折处圆角不能做的太尖锐，实际生产的引脚是冲压成型的，弯折处有自然的工艺圆角，建模时还原这个细节，在做有限元应力分析时，才能更准确的模拟引脚在温变环境下的应力分布，

　　避免因为模型棱角过于尖锐导致应力计算结果失真。在做整机BOM配套的三维模型库搭建时，这类标准贴片器件的模型要统一建模基准，把引脚1的位置、本体的安装基准面和PCB封装的坐标原点对齐，这样结构工程师在导入PCB结构文件时，不需要逐个调整器件的位置坐标，能直接完成整板的器件装配校验，检查各个器件之间的安全间隙，尤其是在高密度布局的板卡上，7mm的本体宽度虽然不大，但周边如果布置了0805封装的电阻电容，还是要预留足够的焊接间隙，模型的准确轮廓能帮工程师提前发现布局过近导致的焊接桥连风险。还要注意塑封本体的边缘圆角，实际器件的四个角不是直角，有微小的R角处理，建模时如果做成直角，在做干涉检查时会误报和周边结构的干涉，给设计校验带来不必要的麻烦。这类光耦的塑料封装本体是哑光黑色环氧树脂材质，建模时不需要做过多的外观纹理，保持光滑的实体特征即可，毕竟结构模型的核心是尺寸准确，而非外观渲染效果，当然如果是做产品宣传的渲染图，可以适当添加表面的哑光质感，但用于工程设计的模型，优先保证所有安装尺寸、轮廓边界和实物一致。
