SO-5封装TLP2362光电耦合器件三维结构

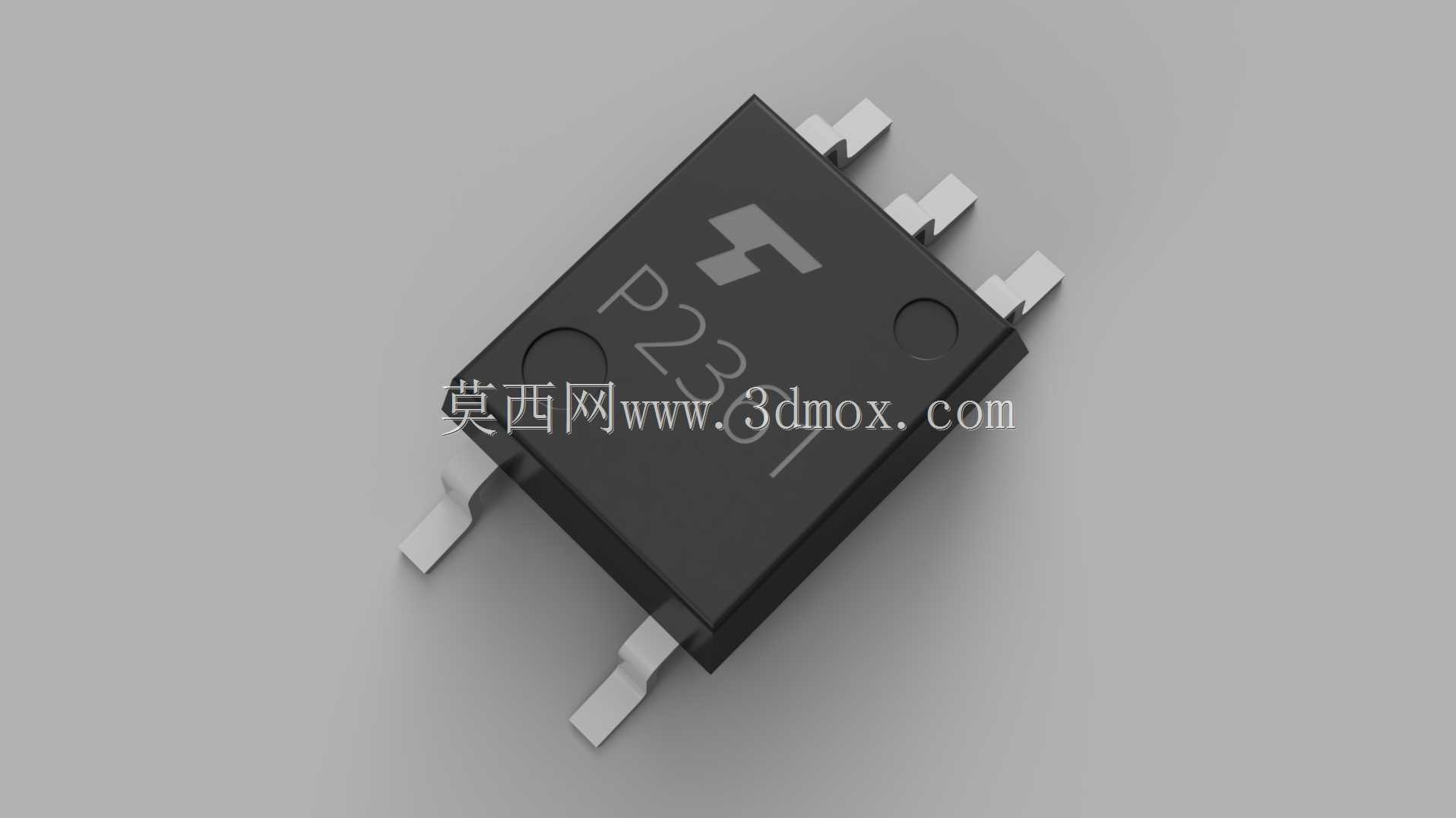

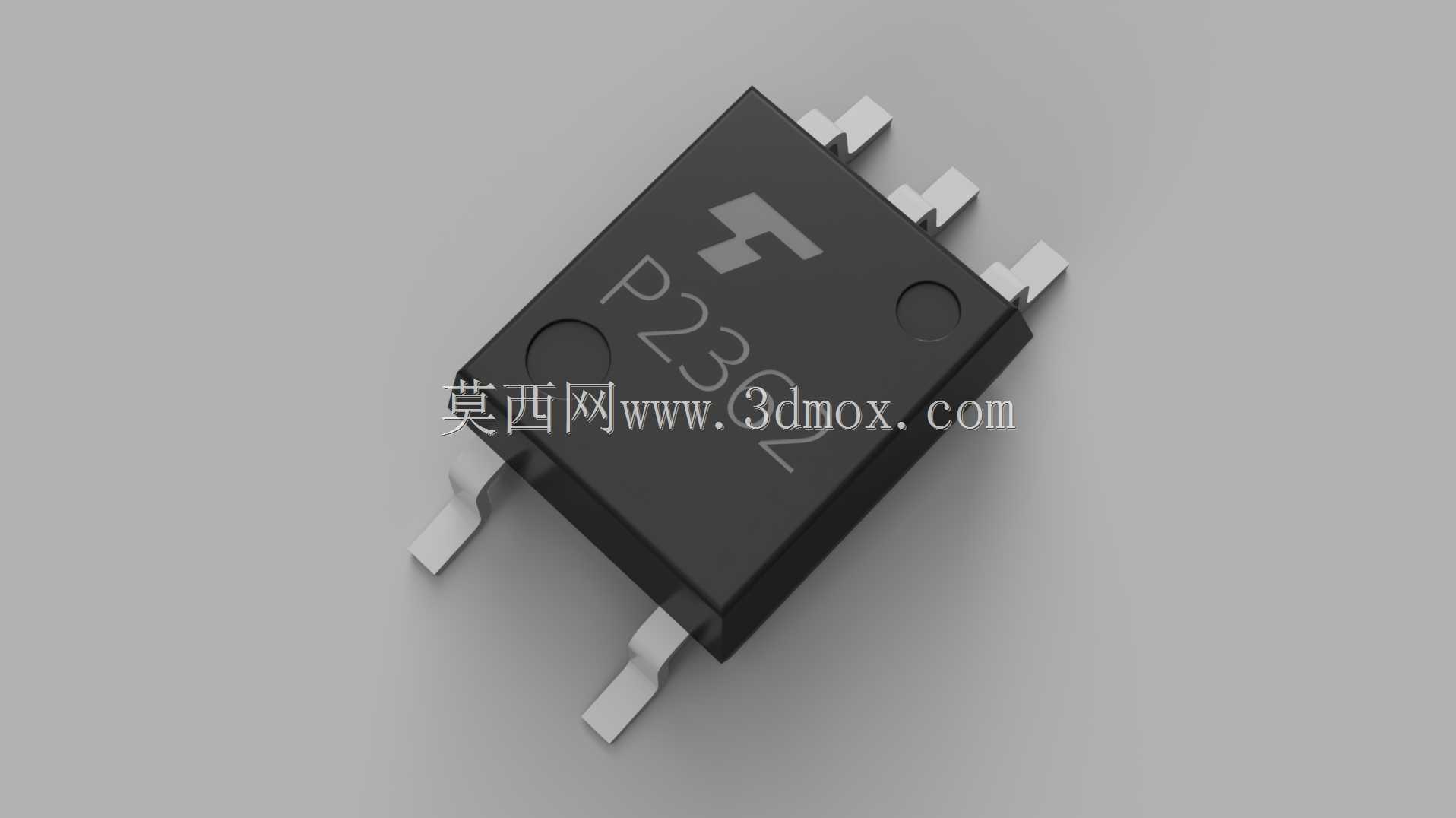

　　在工业控制板卡、电源隔离回路、数字信号传输链路的PCB布局设计环节，表面贴装型光电耦合器件的三维建模精度，直接影响后续SMT生产的钢网开孔、贴片坐标校准、结构干涉排查效率，这款SO-5封装的光电耦合器件三维结构，完全围绕实际量产场景的安装需求搭建。做过工控板Layout的工程师都清楚，小体积贴片光耦的安装边界如果把控不到位，回流焊阶段很容易出现立碑、偏移，甚至和周边的贴片电容、排针产生结构干涉，这款模型在搭建时就完全规避了这类问题，所有外形尺寸严格按照器件实际规格还原，本体长度3.6mm、宽度7mm、高度2.2mm，引脚的共面度、伸出长度、弯折弧度都和实物保持一致，能直接导入PCB设计软件做3D布局校验，不用再反复核对 datasheet 上的二维尺寸标注。

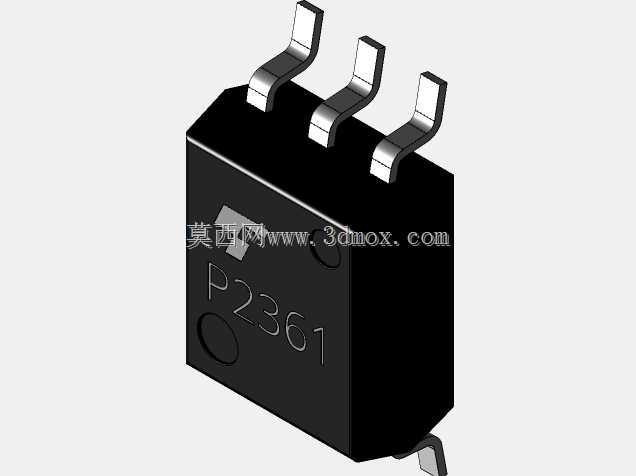

　　从功能特性来看，这类光电耦合器件主要承担强弱电隔离、信号电平转换的作用，在变频器的驱动信号回路、PLC的数字量输入模块、开关电源的反馈隔离链路里都有大量应用，它的封装结构设计直接决定了器件的绝缘耐压等级、爬电距离是否满足安规要求。建模时特意还原了本体塑封的边缘倒角、引脚根部的塑封包裹结构，这些细节在做安规距离校核时是关键参考点——很多新手工程师建模时会忽略塑封对引脚的包裹段，直接把引脚从本体底部平直拉出，算出来的爬电距离比实际值大，很容易导致成品过不了安规测试。

　　设计思路上，这款模型没有做多余的外观美化，完全服务于工程设计需求：本体表面的丝印标识位置、引脚的宽度厚度、相邻引脚的中心间距都严格匹配量产器件的实际参数，甚至连塑封本体表面的轻微脱模斜度都做了还原，不会出现模型和实物尺寸偏差导致的装配问题。在做整机结构设计时，这类贴片器件的高度边界是重点校核项，比如板卡安装到设备壳体内部时，要预留足够的安全距离，避免壳体压到器件造成损坏，2.2mm的本体高度参数在模型里精准还原，能直接用于壳体内部的空间校核，不用再单独留冗余量。

　　实际选型应用中，这款SO-5封装的光耦属于小体积隔离器件，适合对板卡空间有严格要求的紧凑型设备，比如便携式工业检测仪器、小型伺服驱动器的控制板，它的5引脚贴片排布能在保证隔离性能的前提下，最大限度减少PCB占用面积。建模时特意区分了引脚的金属材质和本体的塑封材质，在做热仿真分析时，可以直接赋予对应的材料属性，模拟回流焊过程中器件的温度分布，提前预判焊接风险。很多工程师在做SMT产线的虚拟调试时，也会用到这类精准的器件模型，用来校验吸嘴的拾取位置、贴片头的运动路径，避免生产过程中出现吸嘴撞件、拾取偏移的问题。

　　从安装边界来看，这款器件的焊盘尺寸建议、引脚伸出本体的长度、本体底部和PCB表面的间隙都在模型里有明确体现，结构工程师在做板卡周边的结构件设计时，比如压条、散热片、固定柱的位置排布，可以直接参考模型的外轮廓做避让，不用等实物打样回来再发现干涉问题。尤其是在高密度PCB设计中，板卡上的器件排布非常紧凑，一个器件的尺寸偏差就可能导致整个板卡的布局需要调整，精准的三维模型能大幅减少这类反复修改的工作量，缩短研发周期。
