直插式聚丙烯薄膜电容器三维结构

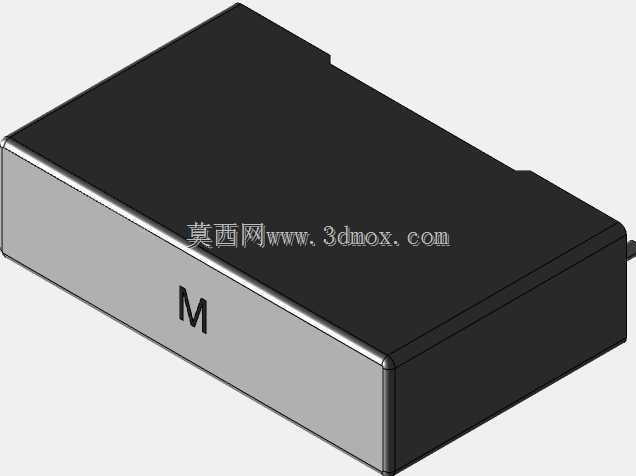

　　在开关电源输入级EMI滤波、小功率电机启动回路、工控板卡信号耦合场景里，直插式薄膜电容是常年被选用的无源器件，这类电容不像电解电容存在电解液干涸的寿命短板，也不像瓷片电容存在容量随电压波动明显的缺陷，在对耐压稳定性、温度特性有要求的板卡设计里，往往会优先给这类器件预留安装位。做板卡布局的时候，很多新手工程师容易忽略直插元件的安装边界，只盯着本体长宽留空间，最后打样回来发现引脚弯折后和周边贴片电阻、接线端子产生干涉，这款模型把本体和引脚的尺寸都做了精准还原，能直接导入PCB结构校验环节，提前规避装配干涉问题。这款电容采用塑壳封装结构，本体上的标识位做了凸起处理，对应实际生产里的激光打标区域，生产环节可以直接在这个平面丝印容量、耐压、

　　耐温等级参数，不会因为壳体弧度导致标识模糊。本体的边角做了小圆弧过渡，不是尖锐直角，一方面是注塑生产的时候能减少应力集中，避免壳体成型后出现翘曲、缺料的问题，另一方面在波峰焊环节，圆弧边角不会卡接在治具的定位槽里，方便自动化插件设备的吸嘴取放，也能减少人工插件时被锐边划伤的风险。引脚采用镀锡铜包钢材质，和本体内部的金属化膜层采用压接工艺连接，不是焊接固定，能承受波峰焊时的高温冲击，不会因为焊锡温度过高导致内部连接点脱落。引脚的直径、节距都严格对应行业通用的22.5mm标准间距，适配市面上绝大多数通用PCB的孔位设计，不需要额外定制钻孔文件，插件的时候能直接对准孔位，减少产线插件的对位时间。从结构设计的角度看，

　　这款电容的本体长宽高尺寸控制得比较紧凑，在同容量规格的直插薄膜电容里，占用的板卡投影面积更小，适合在空间紧张的小功率驱动板、电源模块里使用。做整机结构布局的时候，要注意电容本体和周边发热元件的距离，比如和功率MOS管、整流桥这类发热器件要预留至少3mm的散热间隙，避免长期高温环境下塑壳老化，影响内部介质的绝缘性能。另外在做抗震设计的时候，这类直插元件如果是用在车载、工程机械这类有持续振动的场景里，不能只靠引脚固定，最好在本体和PCB之间点上红胶固定，避免长期振动导致引脚根部断裂，模型里还原了本体底部的平面结构，点胶的时候可以直接参考这个平面预留点胶空间，不用额外测算胶层厚度。很多工程师在建模的时候容易忽略引脚的长度余量，

　　这款模型的引脚长度预留了足够的弯折和剪脚空间，实际生产里可以根据板卡的厚度、是否需要弯折固定来调整剪脚长度，不需要重新修改引脚模型。在做安规间距校验的时候，这款电容的本体外壳是阻燃聚丙烯材质，绝缘等级满足UL94-V0要求，和周边高压走线的间距可以按照塑封器件的安规要求预留，不用额外加大间距，能进一步压缩板卡的整体尺寸。
