直插式聚丙烯薄膜电容结构设计

　　在各类低压电子控制回路、电源滤波回路、小功率信号耦合场景中，直插式薄膜电容是板级电路里极为常见的被动元件，不同于电解电容的极性限制与容值衰减特性，聚丙烯材质的薄膜电容具备更低的介质损耗、更稳定的温度特性，在工频到中高频段的回路中都能保持可靠的工作状态，很多工业控制板卡、小家电驱动板、小功率电源模块的PCB布局阶段，都会预留这类直插电容的安装位，用来做差模滤波、信号隔直或者谐振回路的容性负载匹配。做这类元件的三维建模时，首先要明确的是安装边界的约束，不能只做外观的形似，要给后续PCB布局、结构干涉检查留出准确的参考数据。这款电容采用THT通孔安装方式，引脚节距设置为22.5mm，这个尺寸是匹配常规通用PCB孔位设计的，

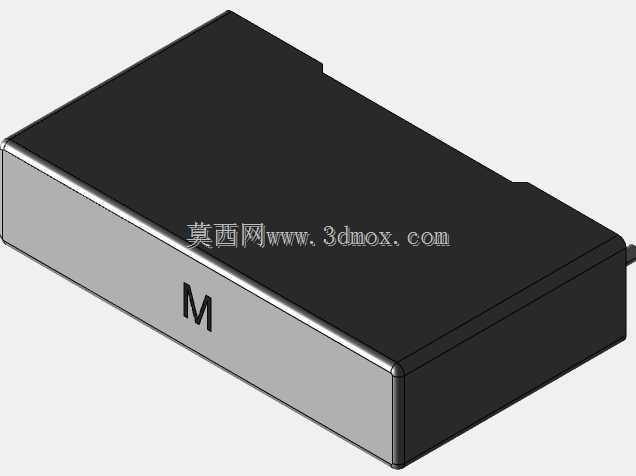

　　既不会因为节距过小导致引脚焊接时连锡，也不会因为节距过大占用过多的板上布线空间，引脚直径设定为0.8mm，对应PCB上推荐的钻孔直径可以取1.0-1.2mm，既能保证引脚顺利插装，也能让焊锡在孔内形成饱满的焊点，避免虚焊问题，引脚伸出电容本体的长度为3.5mm，这个长度是兼顾波峰焊与手工焊的常规取值，插装后引脚露出PCB背面的长度控制在1-2mm即可，不会因为引脚过长和周边结构件发生触碰，也不会因为过短导致焊接强度不足。本体的长宽高尺寸为26.5x6x15mm，建模时本体的棱角做了微小的圆角过渡，还原实际塑封外壳的工艺特征，外壳采用阻燃环氧树脂包封，表面的标识区域做了浅凹处理，对应实际产品上的参数丝印位置，

　　建模时没有做过度的细节刻画，保留了结构设计阶段需要的核心装配参考要素，不会因为冗余的细节导致装配检查时占用过多的软件资源。在实际的设备结构设计中，这类电容的安装高度是需要重点核对的参数，15mm的本体高度，加上引脚伸出PCB的高度，整体安装后的最高点距离板面约16mm，在做外壳与PCB之间的安全距离校核时，要预留至少2mm的间隙，避免外壳压到电容本体导致内部介质层受损，同时电容本体的宽度只有6mm，在板上横向排布时，相邻两个同规格电容的中心距可以设置为8mm，既满足安规要求的爬电距离，也能最大化利用板上空间。很多刚入行的结构工程师在做板级元件建模时，容易忽略引脚的成型公差，这款电容的引脚是平直引出的，在实际生产插装时，

　　允许引脚有微小的偏移，但建模时按照理想的同轴状态制作，在做干涉检查时可以适当把元件的碰撞检测公差放大0.2mm，避免因为生产时的微小引脚变形导致误判干涉。另外，聚丙烯薄膜电容的工作温度范围通常覆盖-40℃到105℃，在做靠近发热元件的布局时，要注意让电容本体远离功率电阻、整流桥这类发热器件，保持至少3mm的间距，避免长期高温烘烤导致外壳老化、容值漂移，这个布局约束虽然不是三维模型本身的几何参数，但在做整机结构的虚拟装配时，可以结合模型的位置做对应的距离校核，这也是准确的元件模型存在的核心价值——不只是展示外观，更是为全流程的设计验证提供可靠的几何依据。不同于贴片元件的焊盘约束，直插元件的建模还要考虑引脚的可装配性，0.8mm直径的引脚具备一定的韧性，在实际插装时允许少量的位置偏差，但模型里的引脚位置严格按照节距22.5mm的中心对称布置，给PCB封装设计提供准确的基准，避免出现封装孔位和元件引脚不匹配导致的生产问题。本体侧面的标识位设计，也对应实际生产中的来料方向识别，在做自动化插件的设备编程时，可以通过识别本体表面的标识来判断元件的插装方向，虽然薄膜电容本身无极性，不存在插反损坏的风险，但统一的方向标识可以让整板的元件排布更规整，也方便后续的生产目视检查。
