1206封装可复位PTC自恢复保险丝结构

　　这款元件采用标准1206公制3216贴片封装，外形尺寸严格遵循JEDEC贴片元件封装规范，长度3.2mm、宽度1.6mm，元件本体厚度控制在常规贴片元件适配范围内，两端的端电极采用多层电镀结构，底层为镍阻挡层，外层为锡铅或纯锡镀层，能够适配回流焊、波峰焊等主流SMT焊接工艺，焊接时的耐温曲线符合无铅焊接的工艺要求，不会出现端电极脱落、本体受热变形的问题。端电极的设计充分考虑了PCB焊盘的匹配性，焊盘尺寸推荐按照标准1206封装的焊盘规范设计，钢网开口厚度与开口尺寸匹配常规0.12mm钢网工艺，能够保证焊接时的锡量充足，避免虚焊、立碑等SMT焊接缺陷。元件本体的标识区域采用绿色阻焊层印刷，清晰标注元件类型标识，在消费电子、工业控制板卡、车载电子模块的PCB设计环节，贴片式过流保护元件是板级可靠性设计里不可缺少的基础器件，这款1206封装的16V额定电压、750mA保持电流的PTC自恢复保险丝，就是针对高密度表面贴装场景设计的保护元件。不同于传统一次性熔断保险丝，PTC元件依靠高分子基体掺杂导电粒子的结构特性，在回路出现过流故障时，元件自身温度快速升高触发高分子基体膨胀，切断内部导电通路实现限流，故障排除后温度回落，导电粒子重新形成连通通路，元件自动恢复低阻导通状态，不需要人工更换元件，大幅降低设备售后维护成本，尤其适合无人值守设备、便携消费类电子产品、户外工业采集终端这类维护难度较高的应用场景。从结构设计来看，

　　方便SMT产线的视觉检测设备识别元件方向与类型，减少产线上料错误的概率。在实际电路选型应用中，这款元件的保持电流为750mA，也就是在25℃环境温度下，长期通过750mA电流时元件不会触发保护动作，触发电流会随环境温度变化出现偏移，在高温环境下需要对保持电流做降额设计，通常在85℃环境下保持电流会下降到额定值的50%左右，设计选型时需要充分考虑设备的工作环境温度范围，预留足够的电流余量，避免正常工作时出现误触发保护的问题。元件的额定工作电压为16V，适用于低压直流供电回路的过流保护，比如USB供电回路、锂电池供电的便携设备、低压传感器供电回路、车载12V供电的外设模块等场景，当回路出现短路、负载异常增大等故障时，

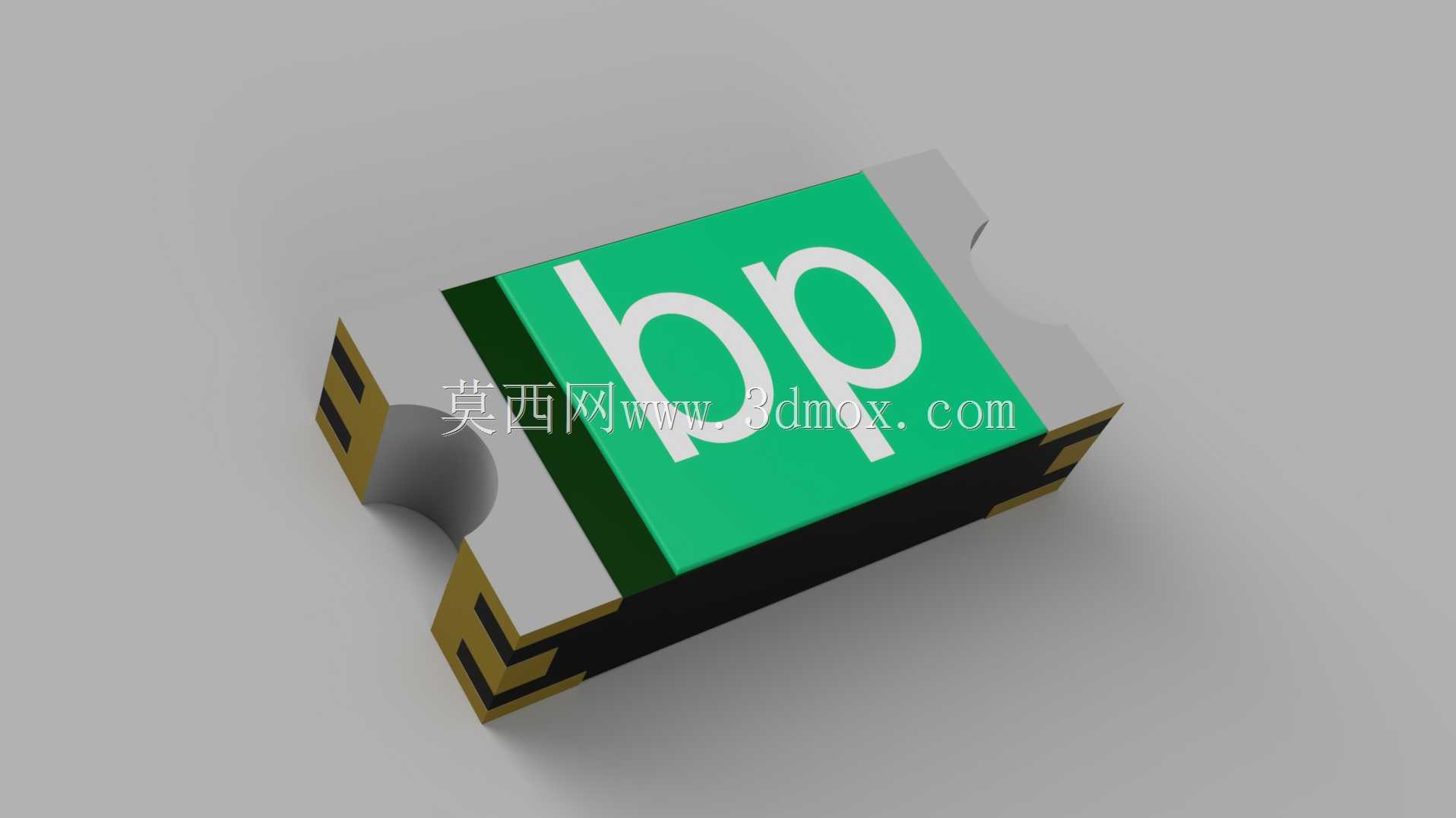

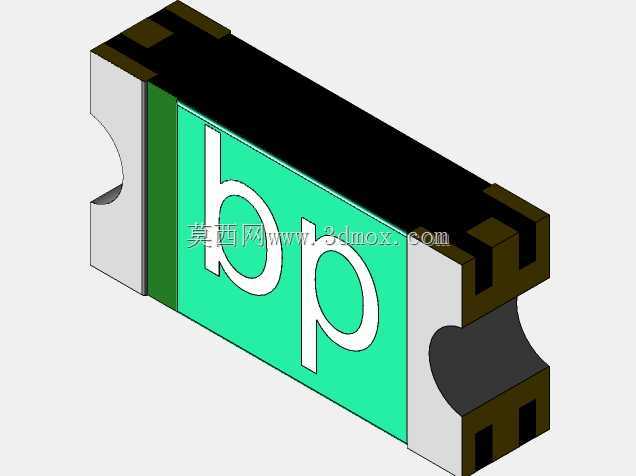

　　元件能够在毫秒级时间内切换到高阻状态，将回路电流限制在安全范围内，避免后端电路的主控芯片、功率器件因为过流烧毁，也能避免线路过热引发的安全隐患。从三维建模的角度来看，这款元件的模型严格还原了实物的外形细节，包括端电极的倒角结构、本体的分层结构、表面标识的印刷位置，能够直接导入PCB设计软件做3D布局校验，检查元件与周边结构件、相邻元件的安全间距，避免在结构装配时出现元件与外壳干涉、元件高度超出装配空间的问题。在高密度PCB设计中，1206封装的元件属于中等尺寸贴片元件，相比0805、0603封装的同类型PTC，这款元件的电流承载能力更高，内阻更小，正常工作时的自身功耗更低，适合对压降敏感的低压供电回路使用；相比更大封装的贴片PTC，它占用的PCB面积更小，能够有效节省板卡空间，适配紧凑型设备的设计需求。在安装布局时需要注意，PTC元件在触发保护时自身会产生一定的热量，布局时要尽量远离对温度敏感的元件，比如精密运放、温度传感器、晶振等器件，避免元件发热影响周边器件的工作精度；同时要避免将PTC布置在PCB的散热死角位置，保证元件工作时的热量能够顺利通过PCB焊盘散发出去，避免长期高温工作加速元件老化。这款元件的端电极焊接强度符合贴片元件的推力测试标准，能够承受常规SMT焊接后的机械应力，在板卡做分板、装配、振动测试时，不会出现元件脱落、焊点开裂的问题，满足工业级设备的振动可靠性要求。在功能特性上，可复位的特性让它非常适合需要频繁插拔、

　　存在浪涌电流风险的接口电路保护，比如USB接口、HDMI接口、外置传感器接口等位置，用户在热插拔外设时出现的短时过流不会造成元件永久损坏，故障排除后设备可以自动恢复正常工作，不需要拆机更换保险丝，大幅提升了设备的使用体验。对于结构设计工程师来说，准确的三维模型能够在产品设计阶段就完成虚拟装配校验，不需要等到实物打样阶段才发现元件干涉、空间不足的问题，有效缩短产品研发周期，减少打样迭代次数。在建模过程中，元件的各个尺寸公差都按照行业通用的贴片元件公差标准设定，本体尺寸公差控制在±0.1mm范围内，端电极的位置公差符合SMT贴装的精度要求，模型导入装配环境后能够真实反映实物的装配状态，为PCB布局、结构设计提供准确的参考依据。
