QSOP-24四分之一小外形24芯封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，小外形封装的集成电路选型直接决定了板卡的空间利用率与生产良率，QSOP-24这类四分之一尺寸的小外形封装，正是为高密度板卡设计场景开发的表面贴装元器件封装形式。这类封装的核心设计逻辑，是在保障24个引脚电气连接可靠性的前提下，尽可能压缩封装本体的占用面积，相比常规的SOP-24封装，其本体宽度缩减近四分之一，引脚间距也做了对应优化，能够适配便携设备、小型化工业采集模块这类对板上空间有严苛限制的设计场景。从实际应用场景来看，这类封装常见于接口转换芯片、小型逻辑控制芯片、低功耗驱动芯片的封装选型，在手持检测设备、嵌入式核心板、车载小型控制模块的PCB设计中，

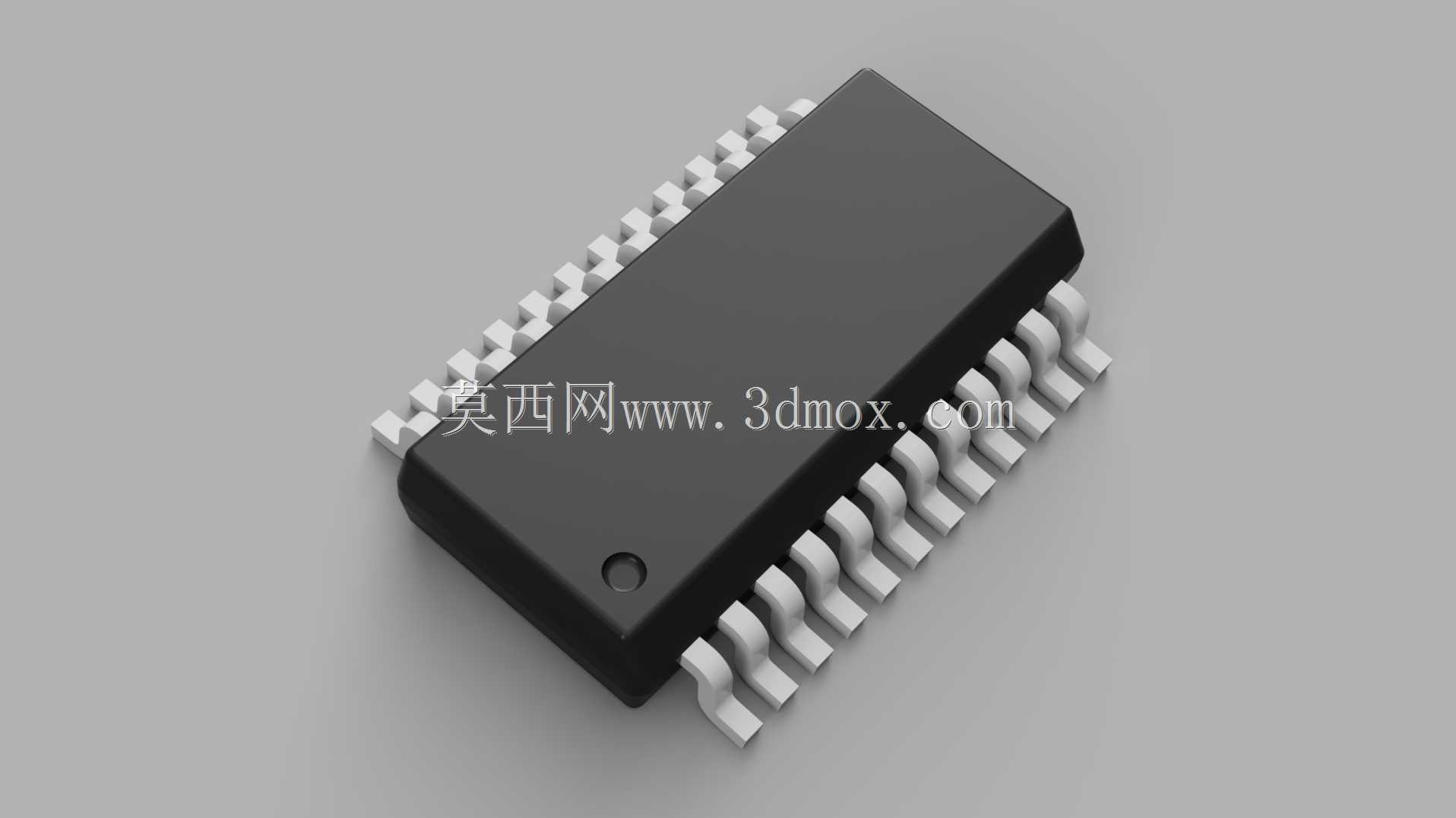

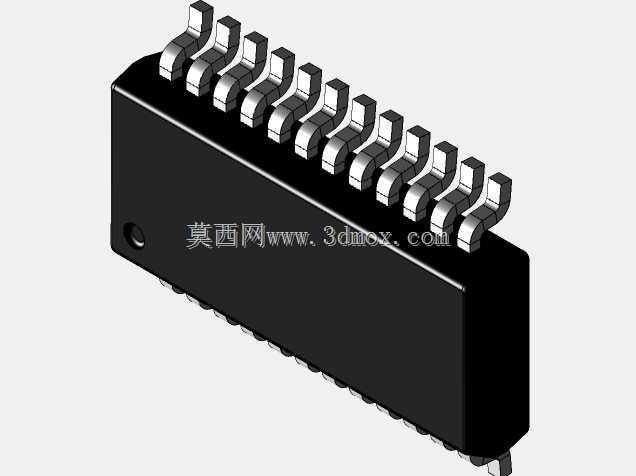

　　选用该封装可以在有限的板卡面积内排布更多功能电路，同时兼顾SMT回流焊的生产工艺要求，不会因为封装尺寸过小导致贴片良率大幅下降。从结构设计角度拆解，该封装本体采用环氧树脂模塑成型，本体边角做了微小的倒角处理，避免生产转运过程中边角崩裂损伤内部晶圆；本体一端设置的圆形定位标记，是SMT贴片工序中的关键视觉识别特征，能够帮助贴片机快速识别封装方向，避免引脚贴反导致的整板报废。两侧对称排布的鸥翼型引脚，是该封装结构设计的核心细节，引脚的弯折弧度经过反复验证，既能够在回流焊过程中通过焊锡的表面张力实现自定位，补偿微小的贴片位置偏差，也能够在板卡受到温度冲击、轻微振动时，通过引脚自身的微小形变吸收应力，避免引脚与PCB焊盘之间出现虚焊、

　　脱焊问题。在安装边界尺寸上，设计PCB封装库时需要严格对应引脚的共面度要求，所有引脚的底部平面度公差需要控制在0.1mm以内，否则会出现部分引脚吃锡不良的问题；封装本体的占位尺寸需要预留0.3mm以上的周边安全间距，避免与相邻的贴片电容、电阻等元件出现干涉，同时要注意引脚伸出长度的匹配，焊盘的设计长度需要比引脚实际接触长度长0.2-0.4mm，形成合适的焊锡圆角，提升焊接可靠性。不同于BGA这类底部引脚的封装，QSOP-24的两侧引脚设计也方便后期维修拆焊，普通的恒温烙铁配合热风枪就可以完成芯片的更换，降低了批量生产后的售后维修成本。在建模过程中，需要精准还原每一个引脚的弯折角度、厚度与间距，本体上的定位标记位置、

　　表面的哑光塑封质感也需要准确呈现，这样导出的STEP模型在导入PCB设计软件做3D布局校验时，才能够准确检查元件与周边结构件、接插件的干涉情况，避免打样后出现元件顶壳、装配干涉的问题。很多初级工程师在做这类封装的三维建模时，容易忽略引脚的拔模斜度与根部的圆角细节，实际上这些细节都是实际生产中必须的工艺特征，引脚冲压成型时的圆角可以避免应力集中导致的引脚断裂，塑封本体的拔模斜度是模具脱模时必须的结构，忽略这些特征的模型在做虚拟装配校验时，会和实际生产的元件存在尺寸偏差，导致干涉检查结果失真。另外，该封装的引脚共面度设计要求，也需要在模型中有所体现，不能将所有引脚的底部做成完全绝对的平面，要结合实际生产的公差范围做合理的公差带呈现，这样在做板卡的虚拟装配仿真时，能够更贴近真实的生产装配情况，提前预判可能出现的焊接问题。在高密度板卡的堆叠设计中，这类薄型小封装的元件还可以布置在板卡的背面，与正面的BGA、接插件等元件错开位置，进一步提升板卡的空间利用率，这就要求三维模型的本体厚度尺寸完全精准，否则在做正反面元件的间隙校验时，会出现计算错误，导致正反面元件在板卡中间出现碰撞。
